В этой статье представлена информация о панеле разъемов 1502LM

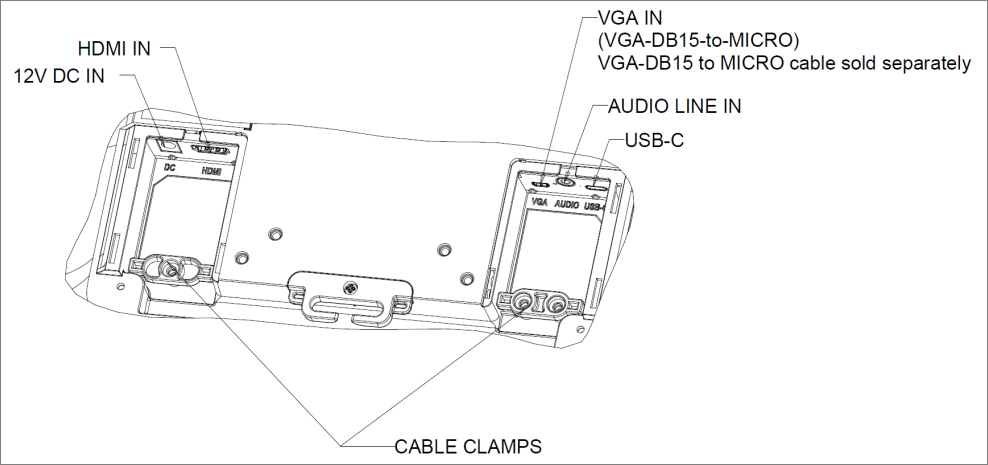

Ниже описывается панель разъемов Elo 1502LM и описания подключения.
- Примечание: точки крепления кабеля могут использоваться для закрепления кабелей с помощью стяжек. Просто протяните стяжки через точки крепления кабеля и вокруг кабеля, чтобы обеспечить надежное соединение.
Подключения сенсорного монитора
- Видеосигнал с HDMI и сенсорный сигнал с USB Type-C:
1. Подключите один конец HDMI к входному разъему HDMI монитора, а другой конец – к вашему HDMI видеосигналу.
2. Подключите USB-кабель для касания (USB Type-A к Type-C) между разъемом USB Type-C монитора и портом USB Type-A вашего ПК. Этот кабель поддерживает только USB2.0.
3. Подключите аудиокабель между линейным входом аудио монитора и вашим аудиоустройством (вы также можете использовать встроенное аудио через ваш HDMI кабель).
4. Подключите входной разъем адаптера питания к источнику питания. Подключите выходной разъем DC адаптера питания к входному гнезду монитора.
5. Сенсорный монитор поставляется в выключенном состоянии. Нажмите кнопку питания, чтобы включить его.
2. Подключите USB-кабель для касания (USB Type-A к Type-C) между разъемом USB Type-C монитора и портом USB Type-A вашего ПК. Этот кабель поддерживает только USB2.0.
3. Подключите аудиокабель между линейным входом аудио монитора и вашим аудиоустройством (вы также можете использовать встроенное аудио через ваш HDMI кабель).
4. Подключите входной разъем адаптера питания к источнику питания. Подключите выходной разъем DC адаптера питания к входному гнезду монитора.
5. Сенсорный монитор поставляется в выключенном состоянии. Нажмите кнопку питания, чтобы включить его.
- Видеосигнал с VGA и сенсорный сигнал с USB Type-C:
1. Подключите один конец кабеля VGA-DB15-to-MICRO (продается отдельно, Elo P/N: E710549) к входному разъему VGA монитора, а другой конец – к вашему VGA видеосигналу (затяните винты видеокабеля на разъеме VGA для достижения наилучшей производительности).
2. Подключите USB-кабель для касания (USB Type-A к Type-C) между разъемом USB Type-C монитора и портом USB Type-A вашего ПК. Этот кабель поддерживает только USB2.0.
3. Подключите аудиокабель между линейным входом аудио монитора и вашим аудиоустройством.
4. Подключите входной разъем адаптера питания к источнику питания. Подключите выходной разъем DC адаптера питания к входному гнезду монитора.
5. Сенсорный монитор поставляется в выключенном состоянии. Нажмите кнопку питания, чтобы включить его.
2. Подключите USB-кабель для касания (USB Type-A к Type-C) между разъемом USB Type-C монитора и портом USB Type-A вашего ПК. Этот кабель поддерживает только USB2.0.
3. Подключите аудиокабель между линейным входом аудио монитора и вашим аудиоустройством.
4. Подключите входной разъем адаптера питания к источнику питания. Подключите выходной разъем DC адаптера питания к входному гнезду монитора.
5. Сенсорный монитор поставляется в выключенном состоянии. Нажмите кнопку питания, чтобы включить его.
- Видеосигнал и сенсорный сигнал с USB Type-C:
1. Подключите кабель USB Type-C к Type-C (продается отдельно, Elo P/N: E710364) между разъемом USB Type-C монитора и портом USB Type-C вашего ПК.
2. Подключите входной разъем адаптера питания к источнику питания. Подключите выходной разъем DC адаптера питания к входному гнезду монитора.
3. Сенсорный монитор поставляется в выключенном состоянии. Нажмите кнопку питания, чтобы включить его.
Примечание:
1. Схема подключения пинов USB Type-C показана в характеристиках монитора.
2. Рекомендуется использовать кабель Elo USB Type-C к Type-C (Elo P/N: E710364), чтобы избежать проблем с совместимостью.
3. USB Type-C не обеспечивает питание, а используется только для видеосигнала или функции касания.
2. Подключите входной разъем адаптера питания к источнику питания. Подключите выходной разъем DC адаптера питания к входному гнезду монитора.
3. Сенсорный монитор поставляется в выключенном состоянии. Нажмите кнопку питания, чтобы включить его.
Примечание:
1. Схема подключения пинов USB Type-C показана в характеристиках монитора.
2. Рекомендуется использовать кабель Elo USB Type-C к Type-C (Elo P/N: E710364), чтобы избежать проблем с совместимостью.
3. USB Type-C не обеспечивает питание, а используется только для видеосигнала или функции касания.
