В этой статье представлена информация о компоновке и подключениях на сенсорном компьютере E-Series 2 All-In-One (AIO).

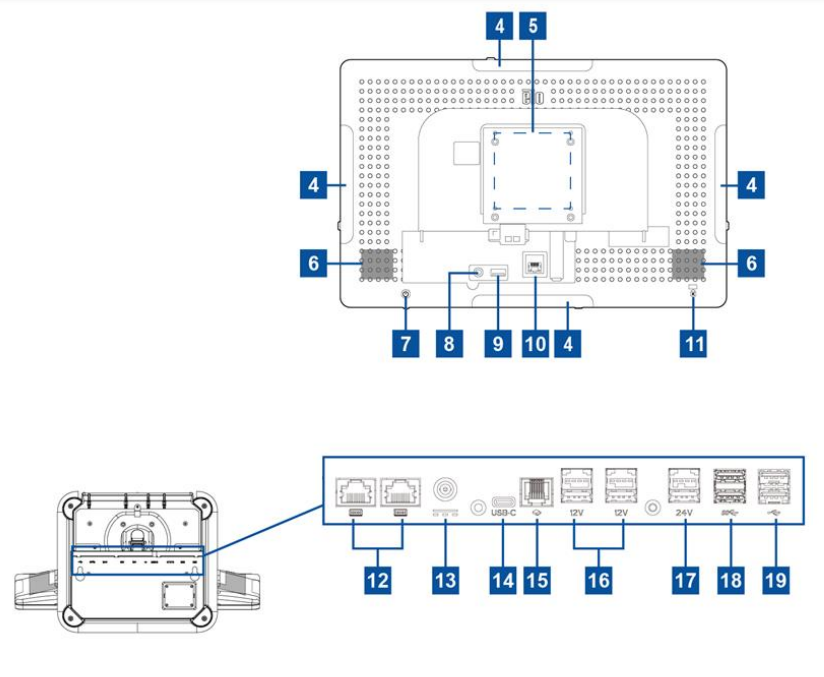

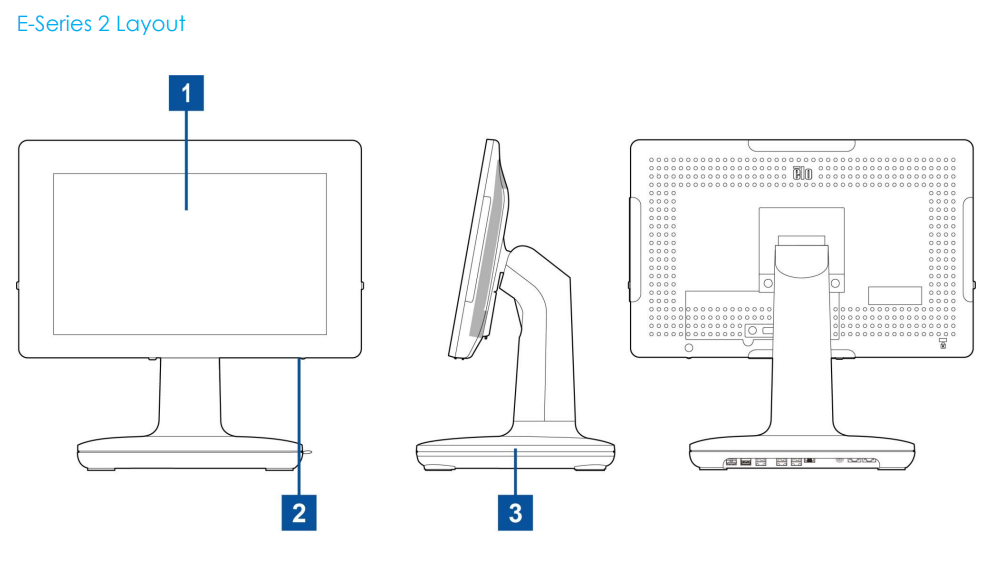

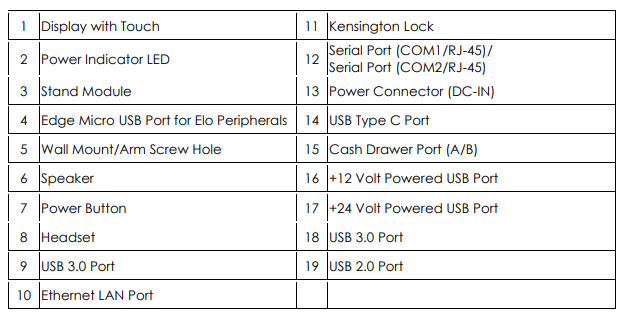

Компоновка и подключения E-Series 2 показаны ниже.

Содержимое ниже можно найти в Руководстве пользователя E-Series 2 .pdf




1. Дисплей с сенсорным управлением
Модель доступна с следующими сенсорными технологиями.

• TouchPro, безрамочный проекционный емкостный (PCAP)

2. Индикатор питания LED
Индикатор питания LED показывает состояние сенсорного компьютера. Подробнее см. в Разделе 3 Руководства пользователя .

3. Модуль подставки
Модуль подставки имеет прочную конструкцию, поддерживающую сенсорные компьютеры Elo All-in-one.

4. Порт Edge Micro USB (аксессуар - подключения)
E-Series 2 включает четыре порта USB на дисплее для подключения дополнительных периферийных устройств. Периферийные устройства можно устанавливать и фиксировать на краю для удовлетворения различных требований к периферийным интерфейсам.

5. Кріплення VESA
На задней панели монитора предусмотрено кріплення VESA с четырьмя отверстиями размером 75x75 мм для винтов М4. Коды для совместимости VESA FDMI: VESA MIS-D, C

6. Динамик
Два интегрированных динамика мощностью 2 вата обеспечивают аудиовыход для воспроизведения.

7. Кнопка питания
Нажмите кнопку питания, чтобы включить/выключить систему сенсорного компьютера.

8. Наушники
Аудиопорт предназначен для подключения наушников и микрофона.

9. Порт USB 3.0
На задней панели системы сенсорного компьютера доступен стандартный порт Super Speed USB 3.0.

10. Порт Ethernet LAN
Порт Ethernet LAN E-Series 2 обеспечивает скорость до 1 Гбит/с для сетевых подключений.

11. Замок Kensington
Замок Kensington – стандартный механизм противоугонной защиты, позволяющий закрепить настольное оборудование в нужном месте. Кабельный замок Kensington не включен в комплект.

12. Серийный порт (COM1/RJ-45)/Серийный порт (COM2/RJ-45)
Серийный порт соответствует спецификации RS-232 для подключения интерфейса RJ-45.

13. Разъем питания (DC-IN)
Чтобы включить сенсорный компьютер, подключите разъем постоянного тока от блока питания AC/DC к разъему питания устройства.

• Примечание: Когда вам нужно отсоединить штекер постоянного тока от модуля подставки, возьмите его так, как показано на рисунке ниже, и осторожно извлеките.

14. Порт USB Type-C
Порт USB Type-C позволяет подключать другие устройства, совместимые с типа-C.

15. Порт для денежного ящика (A/B)

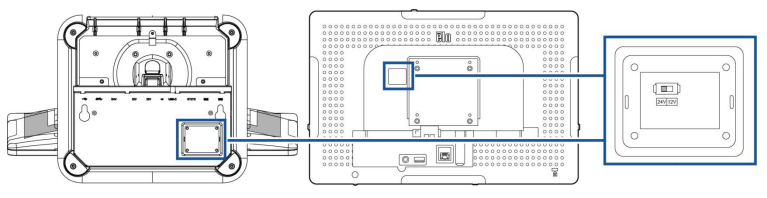

Главный порт для денежного ящика представляет собой интерфейс RJ-12 и обеспечивает переключаемую работу на +12 В и +24 В. По умолчанию используется настройка на +24 вольта, а настройки можно регулировать с нижней части модуля подставки или с задней стороны монитора.

a. Назначение выводов порта для денежного ящика

16. USB-порт на +12 В
Максимальная мощность USB-порта на +12 В будет ограничена 12 В при 1,5 А.

17. USB-порт на +24 В
Спецификация порта USB на +24 В предназначена для всех моделей E-Series 2. Максимальная мощность порта USB на +24 В составляет 24 В при 2,3 А. В специальных случаях используйте внешний адаптер питания для вашего 24 В периферийного устройства (НЕ ИСПОЛЬЗУЙТЕ встроенный порт USB на 24 В), когда ваша система работает с нагрузкой 100% и все порты ввода-вывода, кроме порта USB на 24 В, подключены для максимальной нагрузки каждого порта. Пожалуйста, убедитесь, что общее потребление энергии ваших периферийных устройств не превышает следующее (при условии, что система работает на максимальном потреблении энергии, что не является общим для POS-приложений): Не превышать 156 Вт.

18. Порт USB 3.0
Два стандартных порта Super Speed USB 3.0 доступны на панели ввода/вывода системы сенсорного компьютера.

19. Порт USB 2.0
Два порта USB 2.0 доступны на панели ввода/вывода системы сенсорного компьютера.
