В этой статье приведены пошаговые инструкции по безопасному доступу к SSD, RAM и батарее CMOS на 15-дюймовых системах Elo E-Series 3 с процессорами Intel.
Доступ к SSD и RAM на Elo I-Series 3 с Intel может потребоваться для обновления хранилища, повышения производительности или замены вышедших из строя компонентов. Увеличение RAM может улучшить многозадачность, тогда как обновление SSD может расширить хранилище и повысить отклик системы. Эта процедура также может понадобиться для устранения неисправностей оборудования или обслуживания. Она должна выполняться только квалифицированным персоналом, так как неправильное обращение может повредить устройство или аннулировать гарантию.
⚠️ Предупреждение: Неправильное выполнение этой процедуры может аннулировать степень защиты IP или повредить устройство. Обращайтесь с ним осторожно. Повреждения, полученные в процессе, не покрываются гарантией Elo и могут аннулировать гарантию производителя.
Необходимые инструменты и оборудование
- Отвертка Phillips (#1 или #2)
- Пластиковый инструмент для разъема
- Антистатический браслет (рекомендуется)
- Защитная поверхность или антистатический ковер
Меры безопасности
- Выключите устройство и отключите его от всех источников питания перед началом.
- Наденьте антистатический браслет, чтобы предотвратить повреждение от электростатического разряда (ESD).
- Осторожно обращайтесь с внутренними компонентами, чтобы избежать повреждений.
Процедура
1. Подготовка устройства
- Разместите E-Series 3 экраном вниз на чистой, мягкой и защитной поверхности, чтобы избежать царапин или повреждений.
- Если устройство имеет подставку, удалите её:

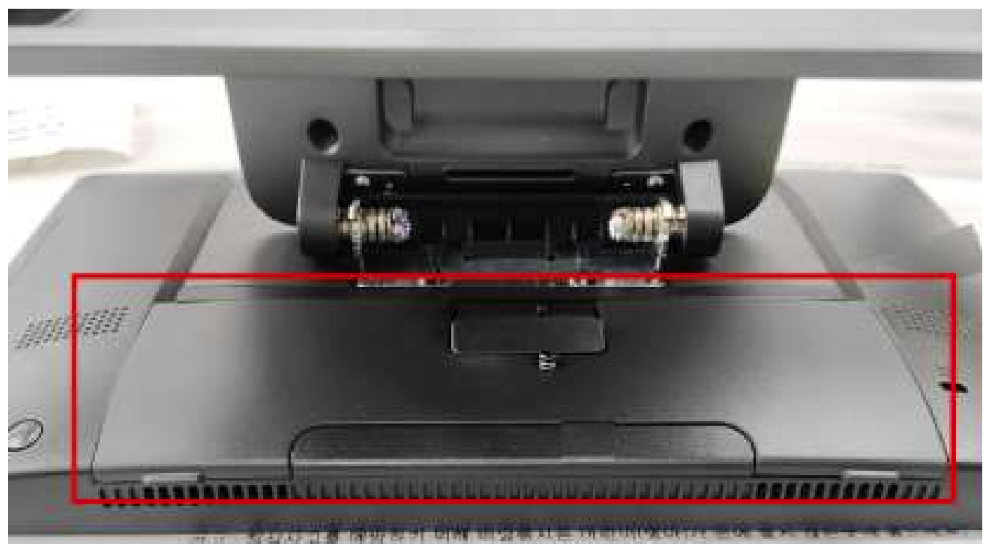

- Снимите крышку кабеля.

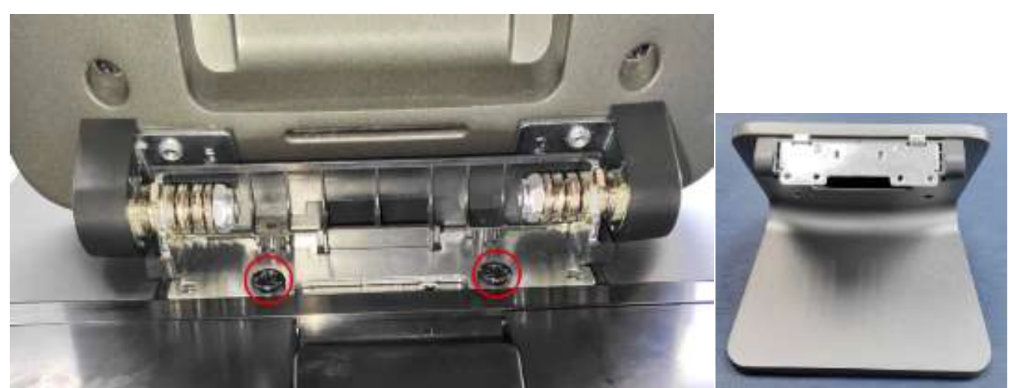

- Удалите два винта с крепления подставки.
- Поднимите подставку с устройства.
2. Удаление центрального винта и крышек портов

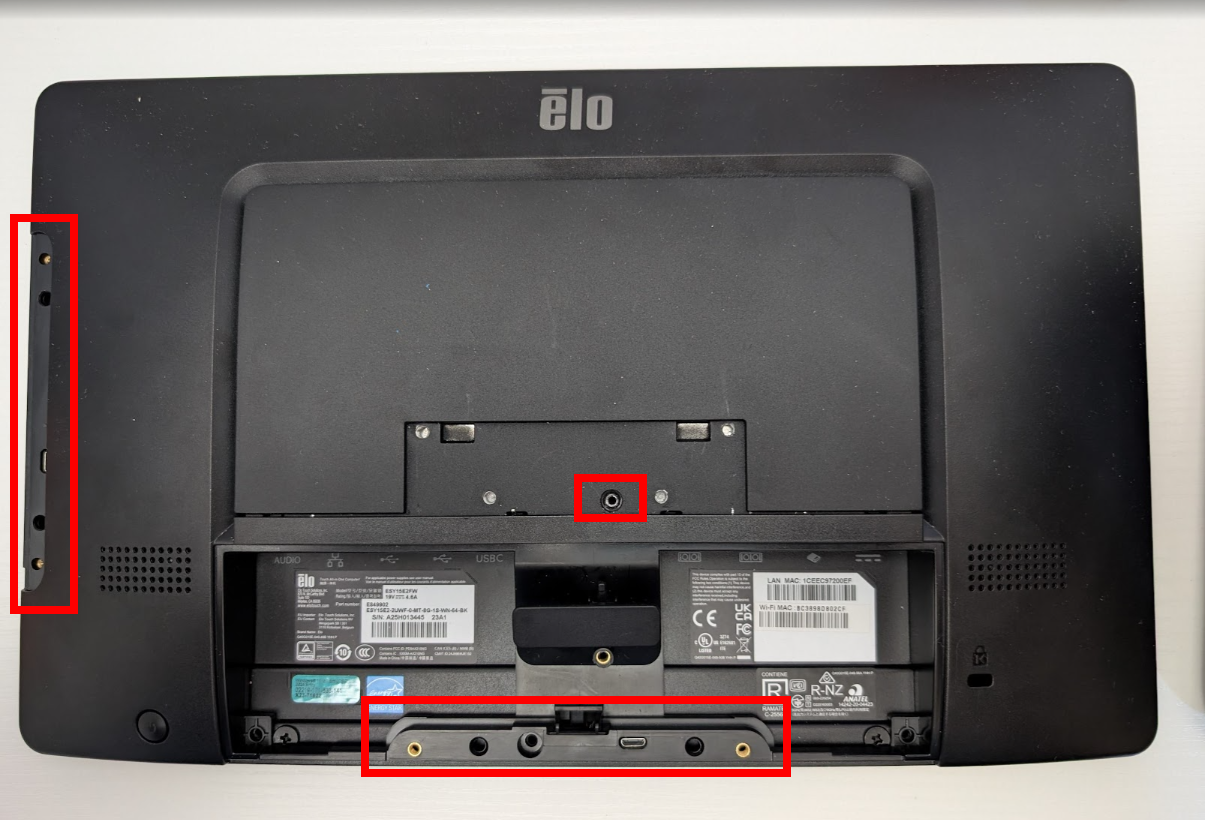

- Удалите центральный винт, окружённый на фото ниже.
- Отсоедините две (2) крышки портов, аккуратно потянув их наружу.
3. Удаление задней крышки с передней панели

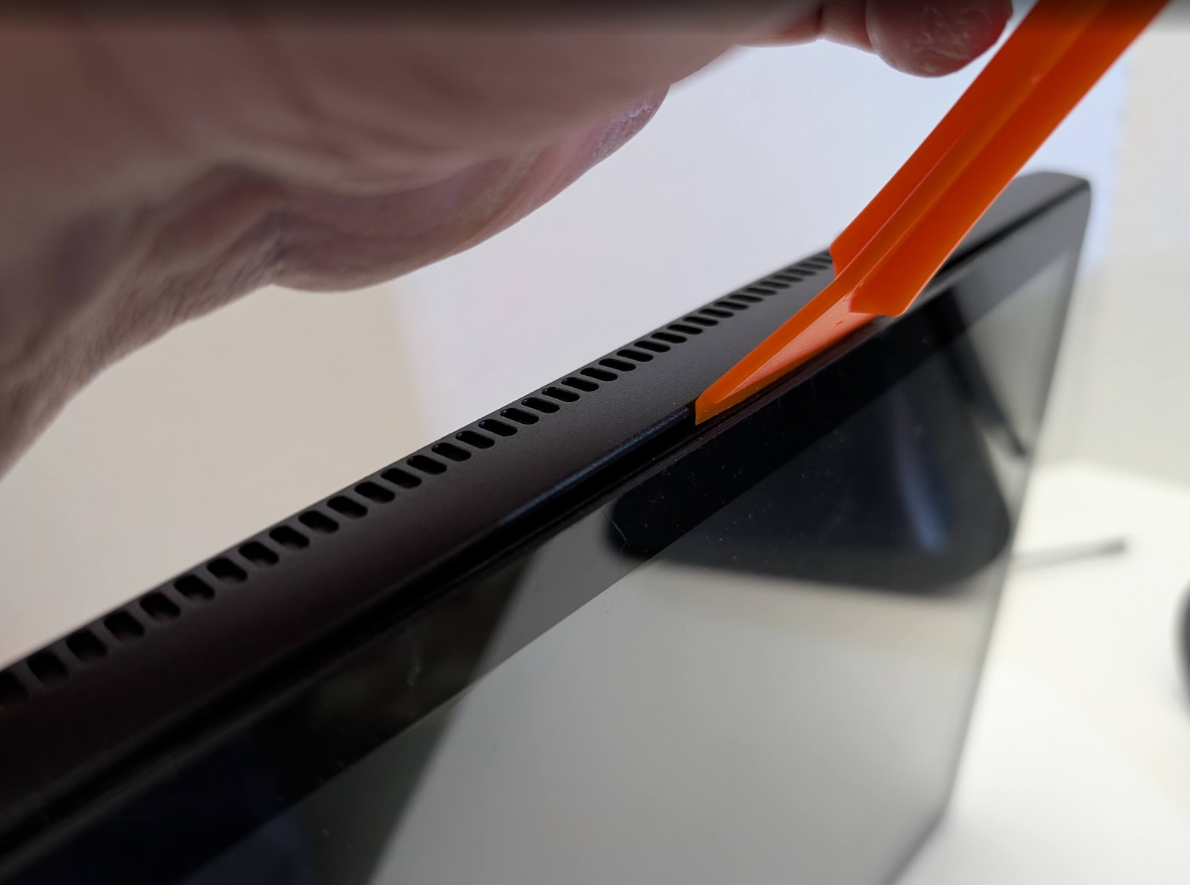

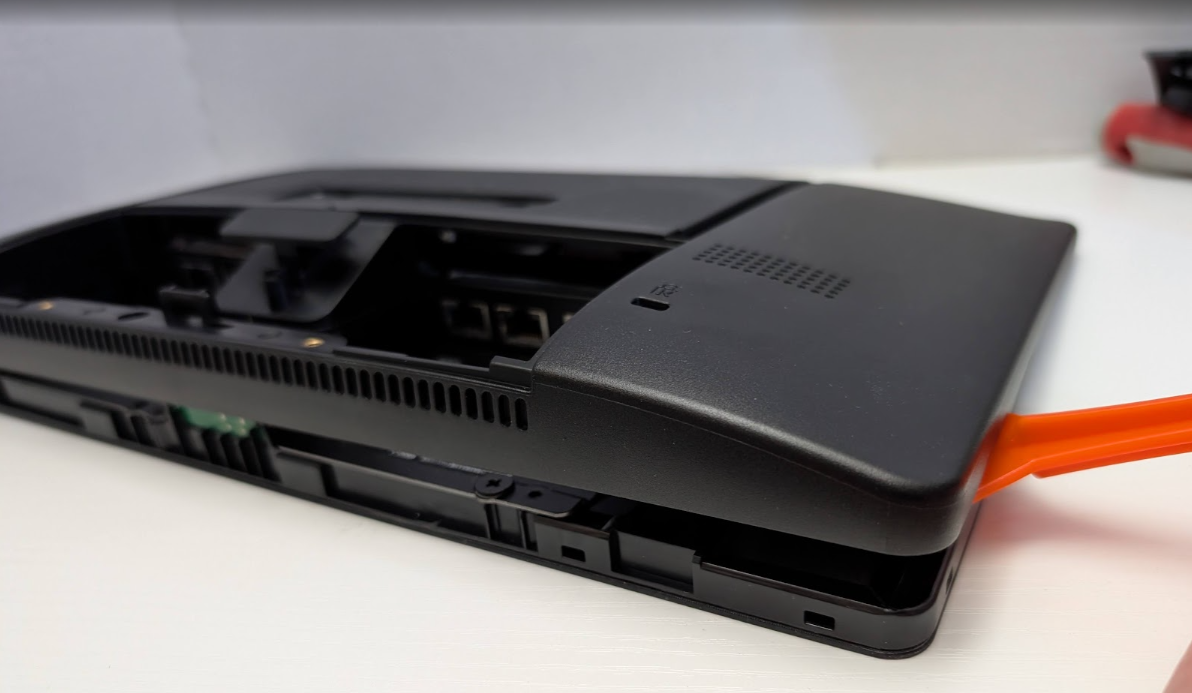

- С помощью пластикового инструмента для разъема начните с нижнего края устройства и аккуратно двигайтесь по периметру, слегка поднимая вверх, чтобы отсоединить заднюю пластиковую крышку от передней панели.
4. Доступ к SSD, RAM и батарее CMOS
- Аккуратно приподнимите заднюю крышку, стараясь не повредить или отсоединить какие-либо внутренние проводки.

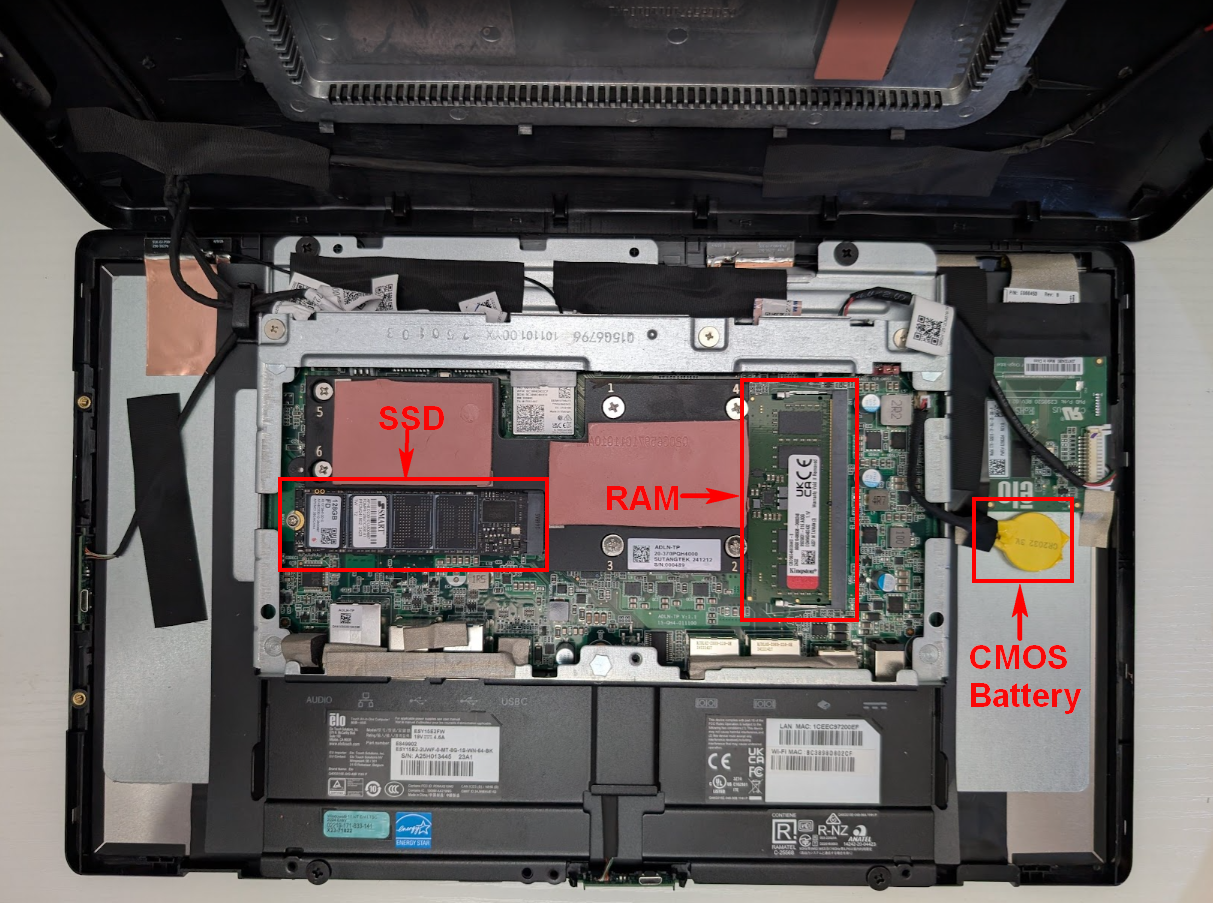

- SSD, RAM и батарея CMOS видны, как показано на фото ниже.
5. Сборка устройства
- Соберите все компоненты, выполнив действия в обратном порядке, убедившись, что все подключения надежны, а задняя крышка плотно защелкивается на месте.
