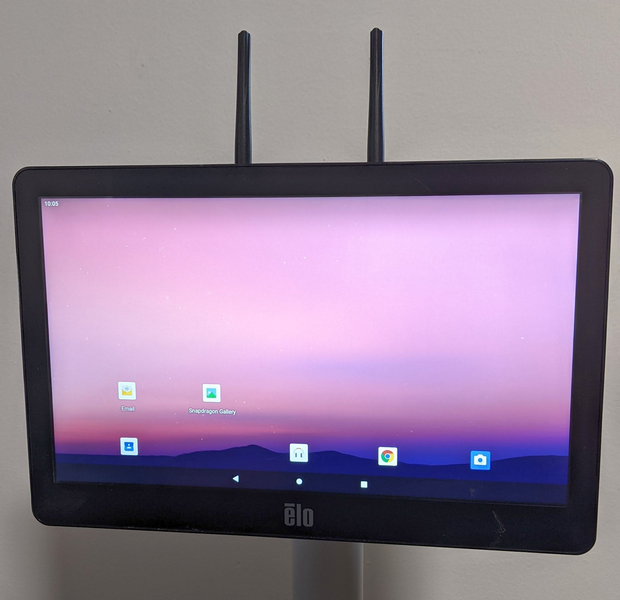

В этой статье объясняется, что устройство Backpack 4 имеет множество вариантов монтажа, включая "сэндвич" монтаж между дисплеем и подставкой

В этом примере используется следующее оборудование:

• 1 x ET1302L сенсорный монитор, черный без подставки (по всему миру), P/N:E683595
• 1 x Backpack 4.0 стандартная модель, P/N:E393359
• 1 x Подставка для пола с pole mount, P/N:E048069
• 4 x Машинные винты M4-0.7 x 35mm

Шаги

1. Выберите подставку или крепление, которое будет поддерживать ваш дисплей. Устройство Backpack 4 имеет как 75mm, так и 100mm варианты монтажа VESA и может быть использовано с любым дисплеем, который имеет один из этих вариантов монтажа VESA.

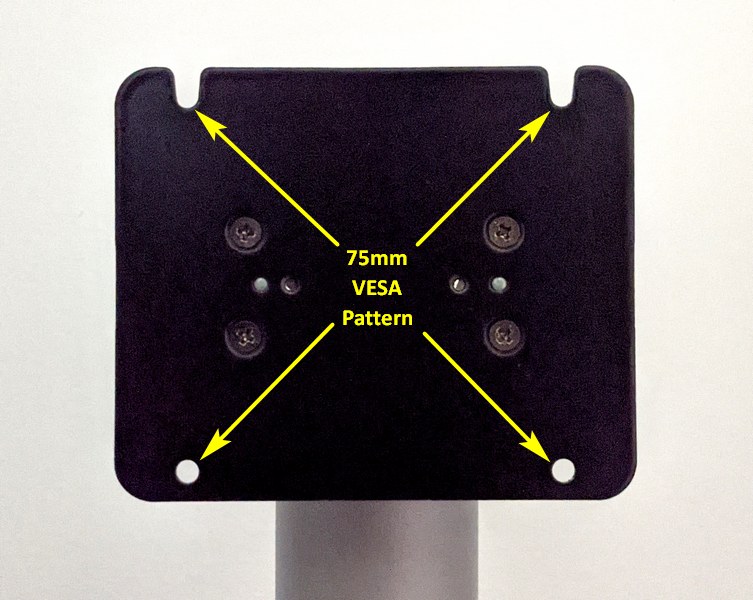

• Подставка для пола Elo Pole Mount имеет возможность использования либо 75mm, либо 100mm монтажа VESA. В этом примере мы используем 75mm вариант VESA.

2. Обязательно отметьте максимальную глубину закручивания винтов, допускаемую на вашем дисплее.

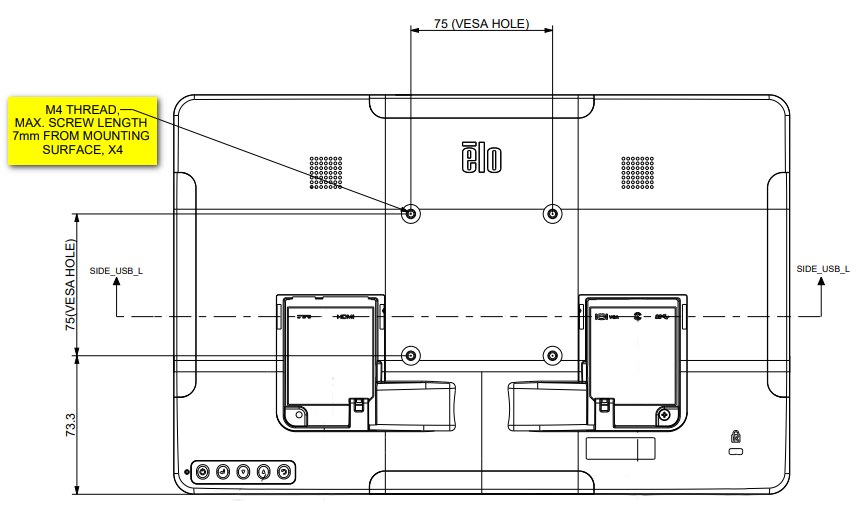

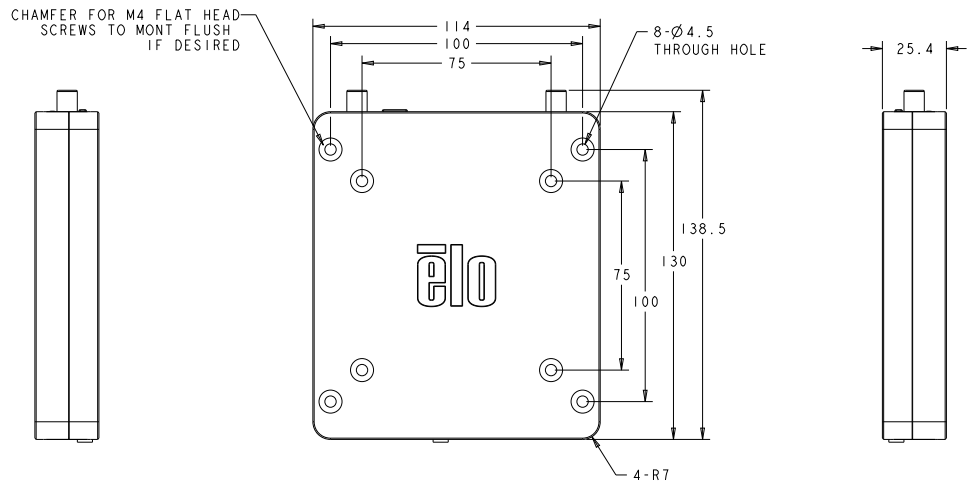

• Например, максимальная глубина винтов для 1302L составляет 7mm от поверхности устройства. Устройство Backpack 4 имеет толщину 25.4mm, а плита крепления VESA на подставке имеет толщину 2.5mm. Учитывайте эти измерения при выборе длины используемых винтов.

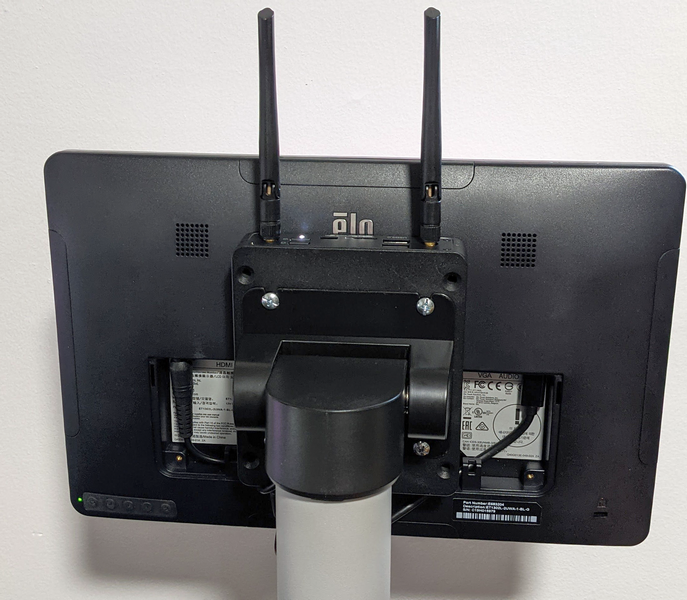

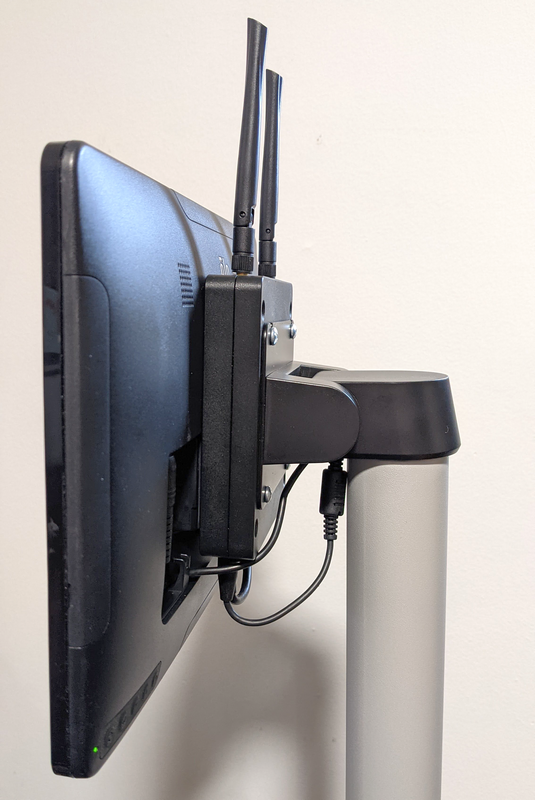

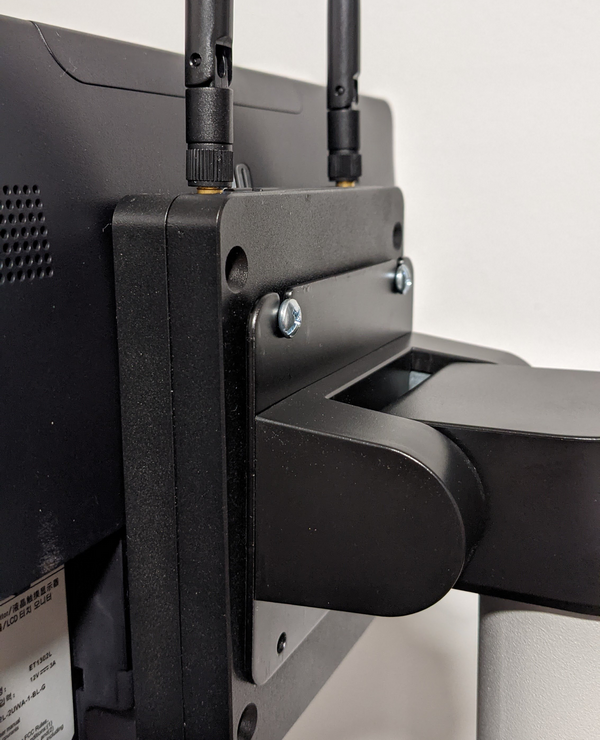

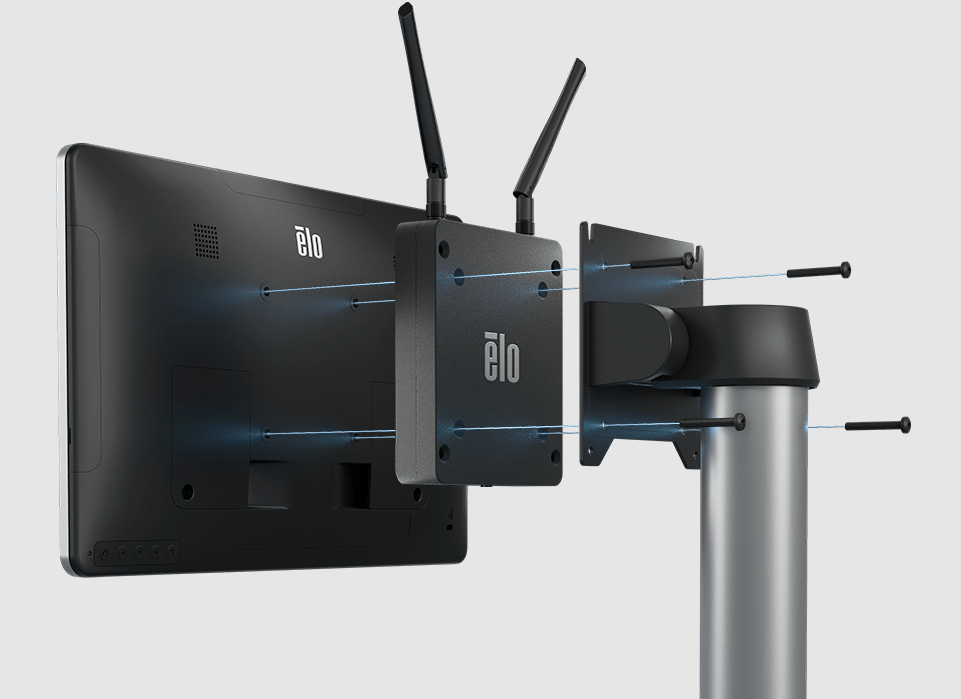

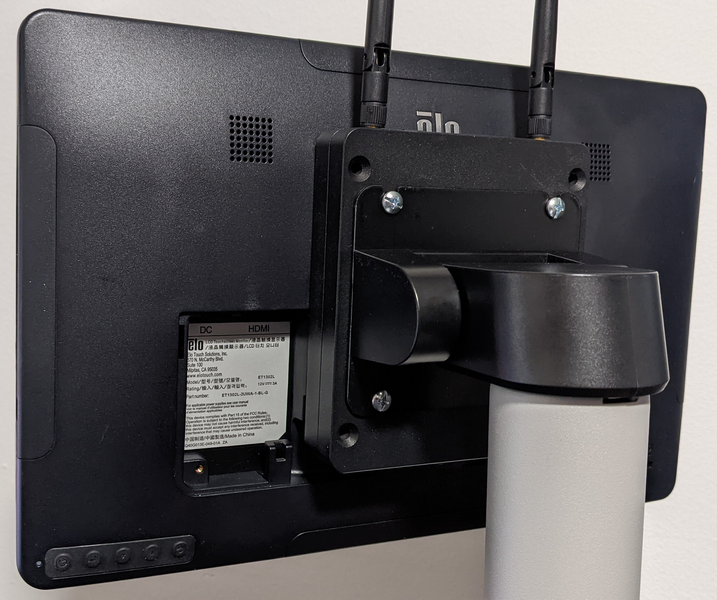

3. Разместите устройство Backpack 4 между задней частью монитора и креплением, затем вставьте винты через все три части (подставку, Backpack 4 и дисплей).

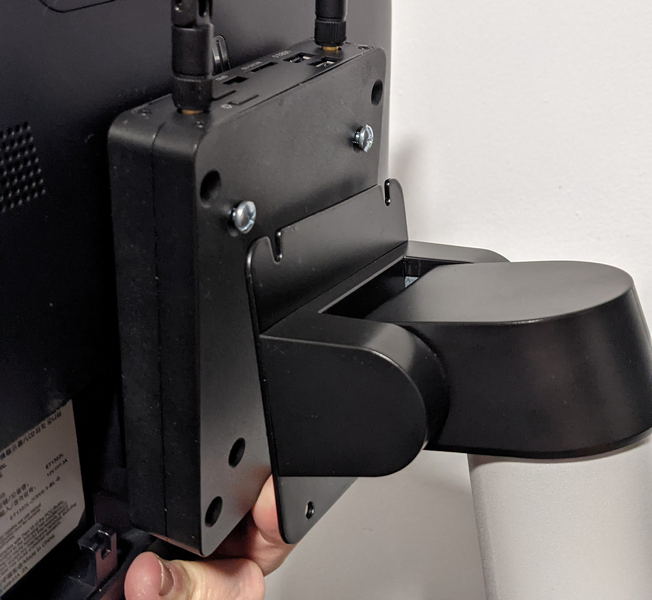

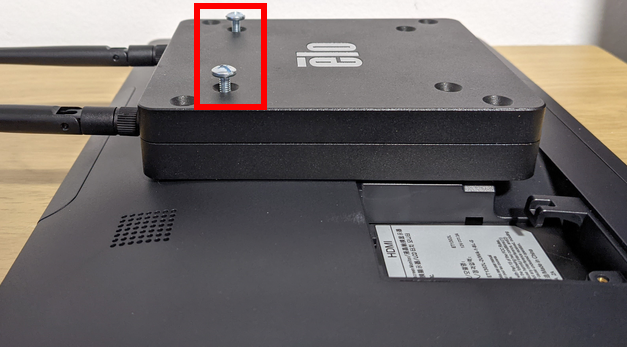

• По желанию, если ваше VESA крепление имеет вырезы для верхних винтов (как в нашем примере), вы можете начать вставлять верхние два винта в Backpack и дисплей, оставив достаточно резьбы, чтобы вставить в вырезы VESA, смотрите фотографии ниже.

4. Прорежьте кабели через специальный маршрут и сделайте все подключения.

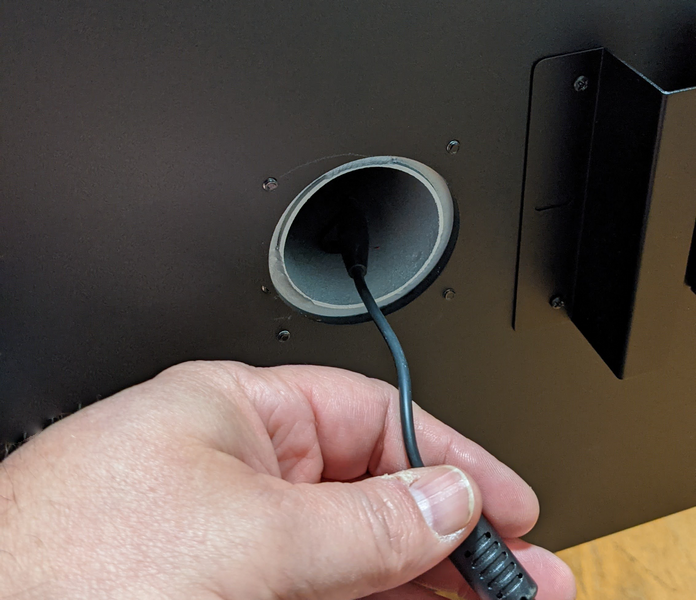

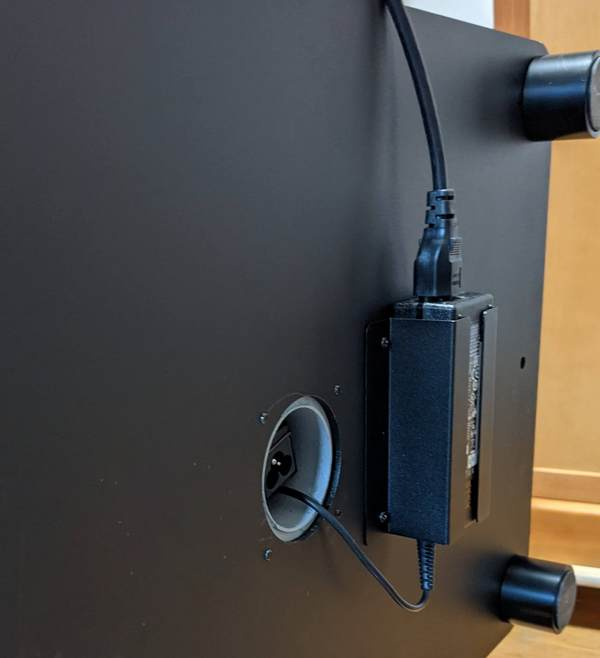

• Обратите внимание, если вы используете большую подставку (как в нашем примере), может быть проще пропустить все необходимые кабели через подставку до монтажа устройств.
