В этой статье приведены шаги по использованию программного обеспечения NCR Imaging Suite с компьютером EloPOS All-In-One (AIO) Touch.

Примечания:

• Правила сети должны разрешать UDP порт 137 для трафика NetBIOS
• Сетевой адаптер должен разрешать NetBIOS через TCP/IP
• Сетевая общая папка (место для хранения и развертывания захваченных изображений)
• Сервер или рабочая станция Windows
• Не должно существовать других DHCP-сервисов в сетевом сегменте
• Работает с сетевым шлюзом и без него
• При добавлении дополнительных драйверов в Boot.wim размер файла должен быть менее 400 МБ

Скачать Imaging Suite:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Содержимое файла:

• Предварительные условия
• PXEBOOT-WINPE
• Recovery_Update
• Утилиты
• NCR Imaging Suite User Guide.doc
• ReleaseNotes.txt

Инструкции:

1. Подключите сервер “PXE сервер” и EloPOS “PXE клиент” в одном сетевом сегменте
2. На PXE сервере назначьте статический адрес IPv4 10.10.10.2, маска подсети 255.255.255.0, шлюз 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Создайте общую сетевую папку с названием “Images”
4. Перейдите в папку \PXEBOOT-WINPE\UEFI\ и запустите tftpd32.exe

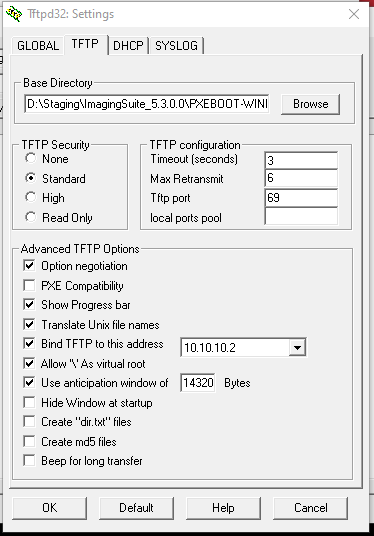

5. Настройте TFTP вкладку с параметрами, показанными ниже

6. Далее настройте DHCP вкладку с параметрами, показанными ниже

7. В главном окне Tftpd32 выберите интерфейс сервера 10.10.10.2

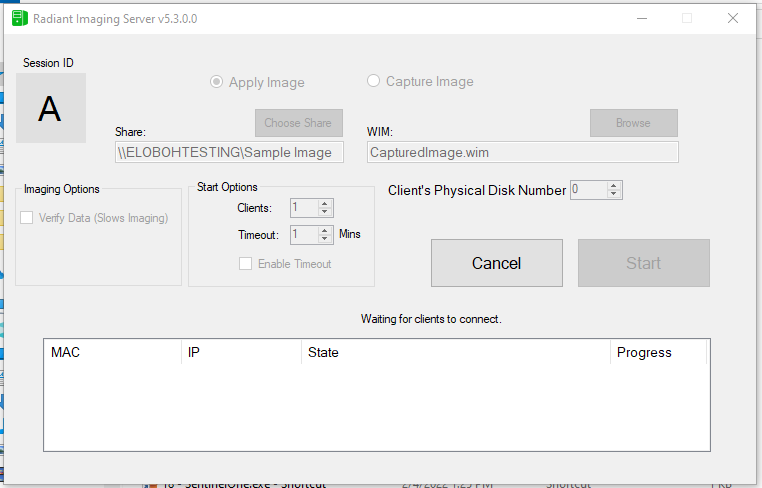

8. Перейдите в папку \ImagingSuite_5.4.0.4\Utilities\ и запустите ImagingServer.exe
9. Выберите Capture или Apply Image. В этом примере у нас есть готовое захваченное изображение.
10. Нажмите Choose Share и выберите общую сетевую папку “Images”
11. Введите учетные данные, разрешающие доступ к общей папке
12. Нажмите Browse, чтобы выбрать ранее захваченное изображение (.wim)
13. Нажмите Start

14. На PXE клиенте включите PXE загрузку и режим UEFI в настройках BIOS
15. Выполните IPv4 сетевую загрузку
16. Подождите, пока PXE клиент получит DHCP адрес от PXE сервера
17. Подождите, пока PXE клиент загрузит файл boot.wim.
18. Подождите, пока PXE клиент войдет в среду предзагрузки и загрузит сетевой драйвер.
19. Подождите, пока PXE клиент автоматически запустит ImageClient.exe
20. Выберите Connect для подключения к серверу NCR
21. Если IP-адрес PXE сервера появляется, PXE клиент готов получать изображение.

Другие примечания:

• Если boot.wim больше 400 МБ, EloPOS будет сбой. Удалите ненужные драйверы, чтобы уменьшить размер файла. Используйте утилиту DISM в Windows, чтобы изменить и очистить .wim файлы.
• ImagingServer.exe будет использовать службу NetBIOS для связи с ImageClient.exe
