В этой статье приведены шаги по удалению и замене батареи CMOS в 22-дюймовых и 15-дюймовых* EloPOS или i-Series 2.0 с Windows AIO TouchComputers.

Пожалуйста, внимательно прочитайте процедуру перед попыткой выполнения. Если у вас нет опыта или вы не чувствуете себя уверенно при разборке электронного оборудования, пожалуйста, не пытайтесь. Повреждения, возникающие при выполнении этой процедуры, не покрываются гарантией Elo. Вы можете отправить устройство в авторизованный сервисный центр Elo для замены батареи CMOS, для инструкций перейдите ЗДЕСЬ

Шаги по удалению и замене батареи CMOS в 22-дюймовых и 15-дюймовых* устройствах EloPOS и i-Series 2.0 с Windows.

1. Отключите питание и поместите устройство 22” EloPOS или 22” i-Series 2.0 с Windows лицом вниз на защитную поверхность.

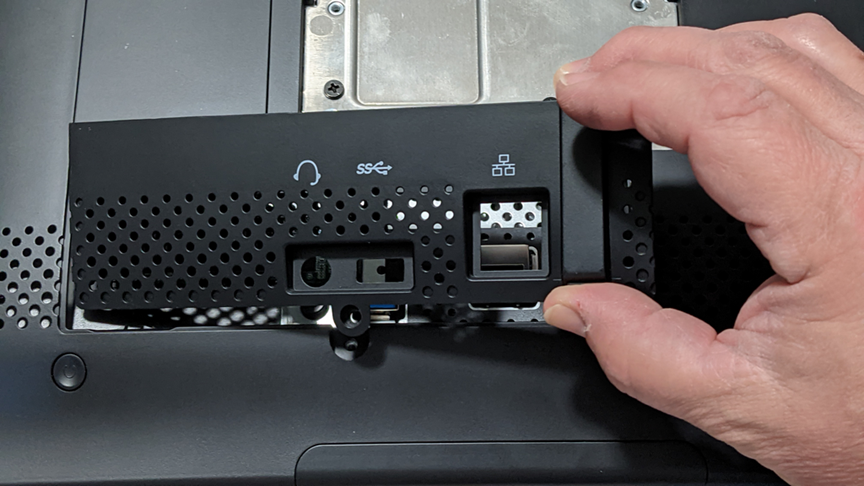

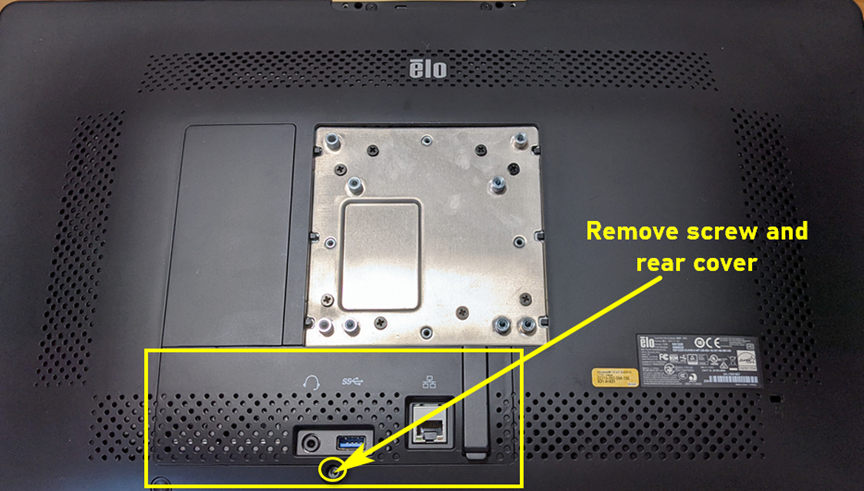

2. Снимите винт с крышки SSD и уберите крышку.

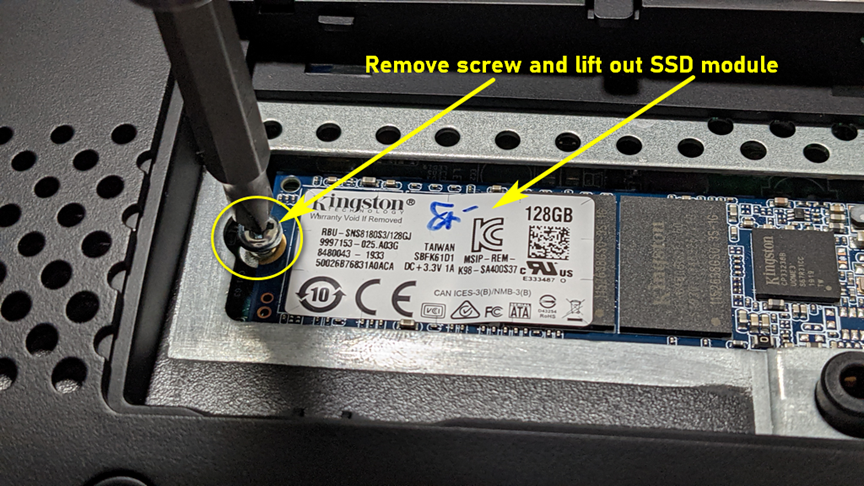

3. Удалите винт SSD и поднимите модуль SSD из устройства.

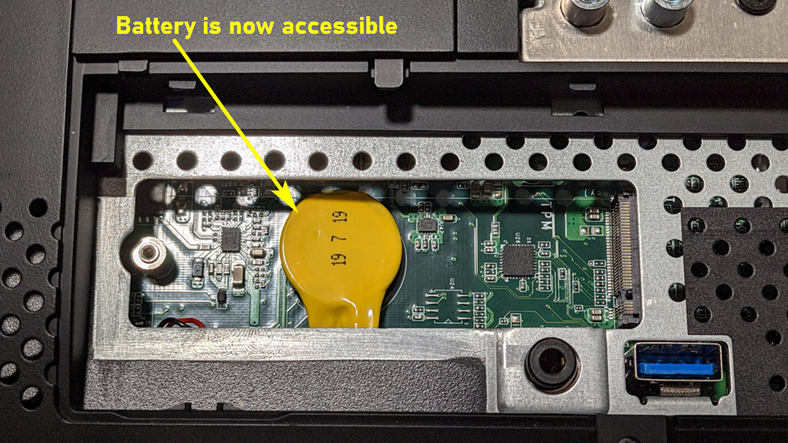

4. Батарея CMOS теперь доступна.

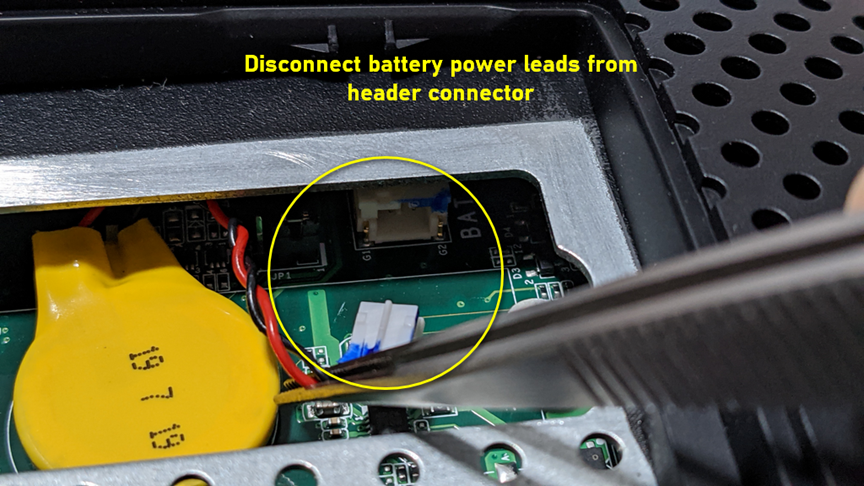

5. Отключите провода питания батареи от разъема.

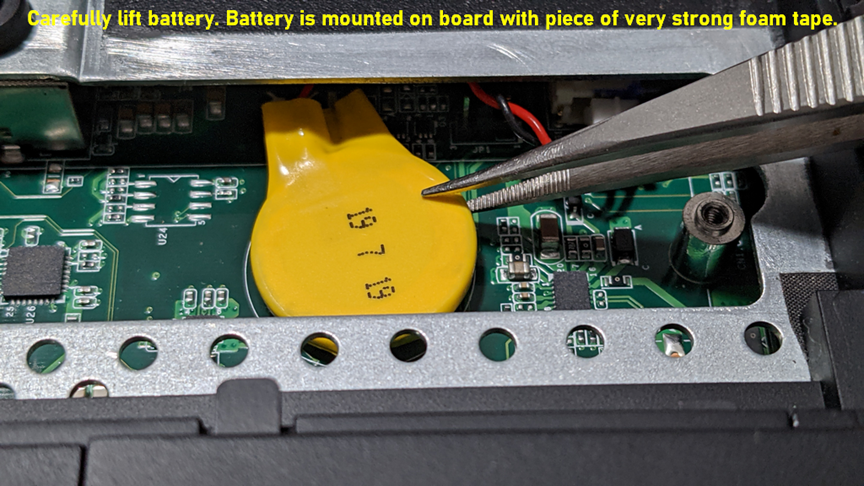

6. Осторожно поднимите батарею CMOS из устройства. Обратите внимание, что батарея приклеена очень сильным клеем, будьте осторожны, чтобы не повредить печатную плату.

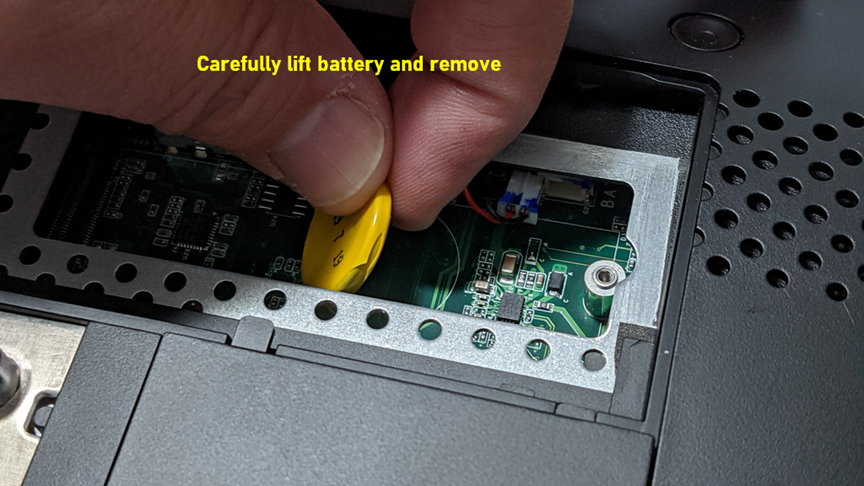

7. Как только клей отсоединится, используйте пальцы, чтобы поднять батарею вверх и вынуть ее из устройства.

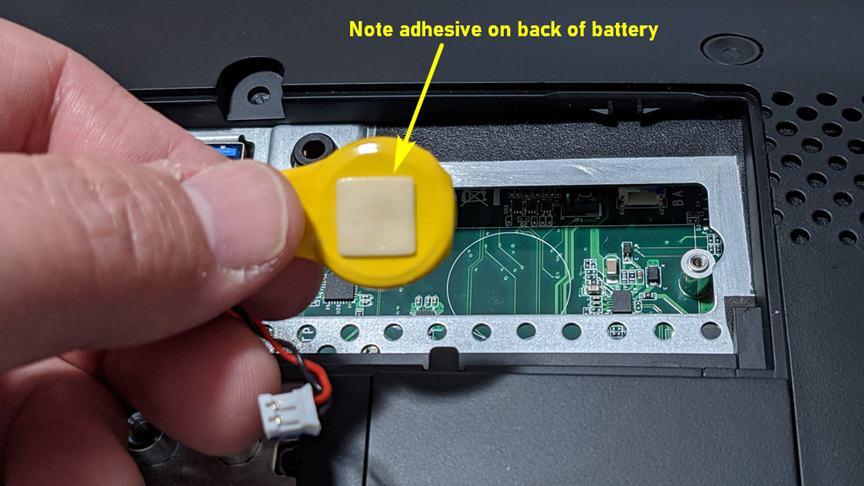

8. На фотографии ниже показан клей на задней стороне батареи.



9. Замените батарею CMOS на новую и соберите в обратном порядке разборки.

• Замена батареи CMOS = CR-2032 3V с проводами и клеем.

10. Вам потребуется сбросить дату и время в BIOS после выполнения этой процедуры.
