Как включить и откалибровать режим растянутого дисплея в драйвере Elo для Windows Multi-Touch

Аудитория: Публика / Клиенты Elo, IT-администраторы, Строители видеостен и интеграторы

Тип статьи: Руководство по конфигурации многодисплейного режима и калибровке касания

Следующие инструкции объясняют, как настроить, сопоставить и откалибровать координаты касания в режиме растянутого дисплея (например, видеостены, многомониторная компоновка через NVIDIA Surround, AMD Eyefinity или многодисплейные адаптеры Matrox) с помощью драйвера Elo Multi-Touch для Windows.

Включение и калибровка растянутого режима

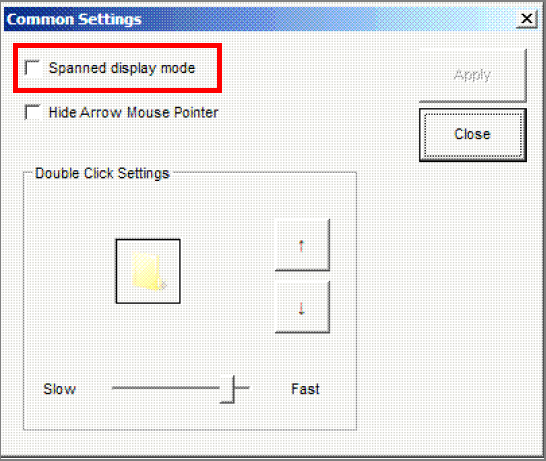

1. Откройте EloConfig, перейдите на вкладку Общие настройки и выберите флажок Режим растянутого дисплея.

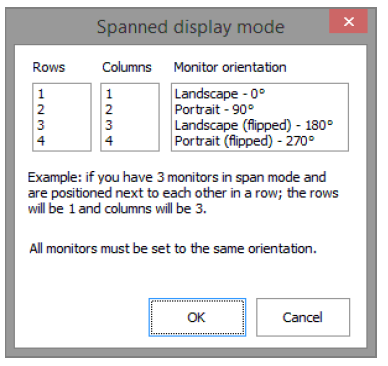

2. Перейдите обратно на главное окно EloConfig и нажмите кнопку Откалибровать сенсорные экраны. Откроется диалог настройки конфигурации растянутого дисплея.

3. Введите общее количество строк, столбцов и Ориентацию монитора, соответствующую вашей физической компоновке:



4. Нажмите ОК и следуйте целям калибровки на каждом физическом мониторе в видеостене.

Принудительная 3-точечная калибровка драйвера (EloOptions.ini)

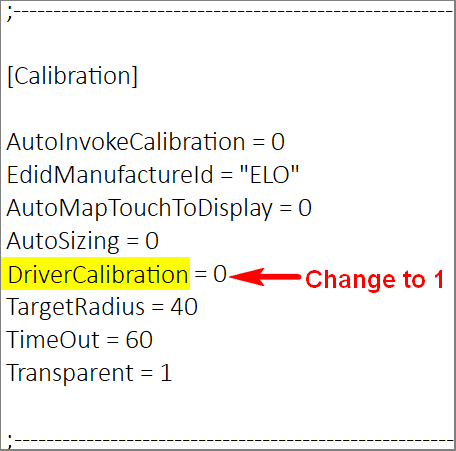

Чтобы гарантировать, что драйвер правильно сопоставляет области координат на нестандартных виртуальных разрешениях, измените файл конфигурации EloOptions.ini, чтобы принудительно установить прямую процедуру 3-точечной калибровки драйвера:

Как применить конфигурацию

• Опция A (до установки драйвера): Извлеките загруженный пакет драйвера, откройте EloOptions.ini из корневой папки извлечения, установите DriverCalibration = 1, сохраните файл, запустите Setup.exe и откалибруйте экраны.
• Опция B (после установки драйвера): Перейдите в C:\Program Files\Elo Touch Solutions\, откройте EloOptions.ini, измените DriverCalibration = 1, сохраните изменения и инициируйте повторную калибровку через EloConfig.
