В данной статье представлены информация и чертежи для Elo P/N: E160104, настольная подставка для 1002L и 10i

Информация и чертежи для Elo P/N: E160104, настольная подставка для 1002L и 10i

Детали детали: E160104: ELO-STAND-10.1IN-GY-R
Описание детали: Настольная подставка для 1002L и 10i

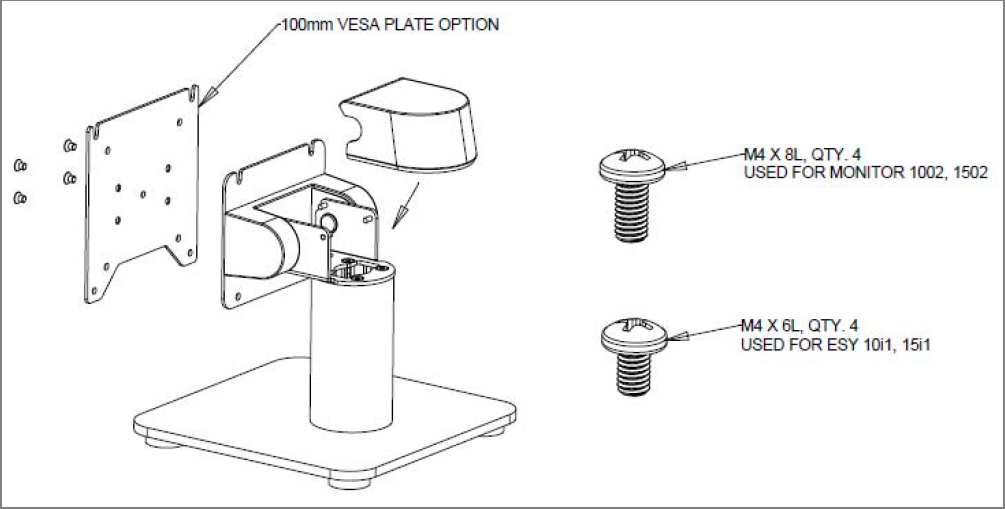

В комплект входят следующие компоненты:

• 1x настольная подставка с VESA пластиной 100 мм.
• 4x винты Philips Pan-Head M4 X 6L, черные
• 1x desiccant
• 4x винты Philips Pan-Head M4 X 8L, черные в отдельном пакете в комплекте
• 1x буклет с инструкциями по сборке

Угол наклона подставок составляет -10° / +90 ° ± 2 °
Вес (без упаковки) = 4.5 фунта (2.04117 кг)

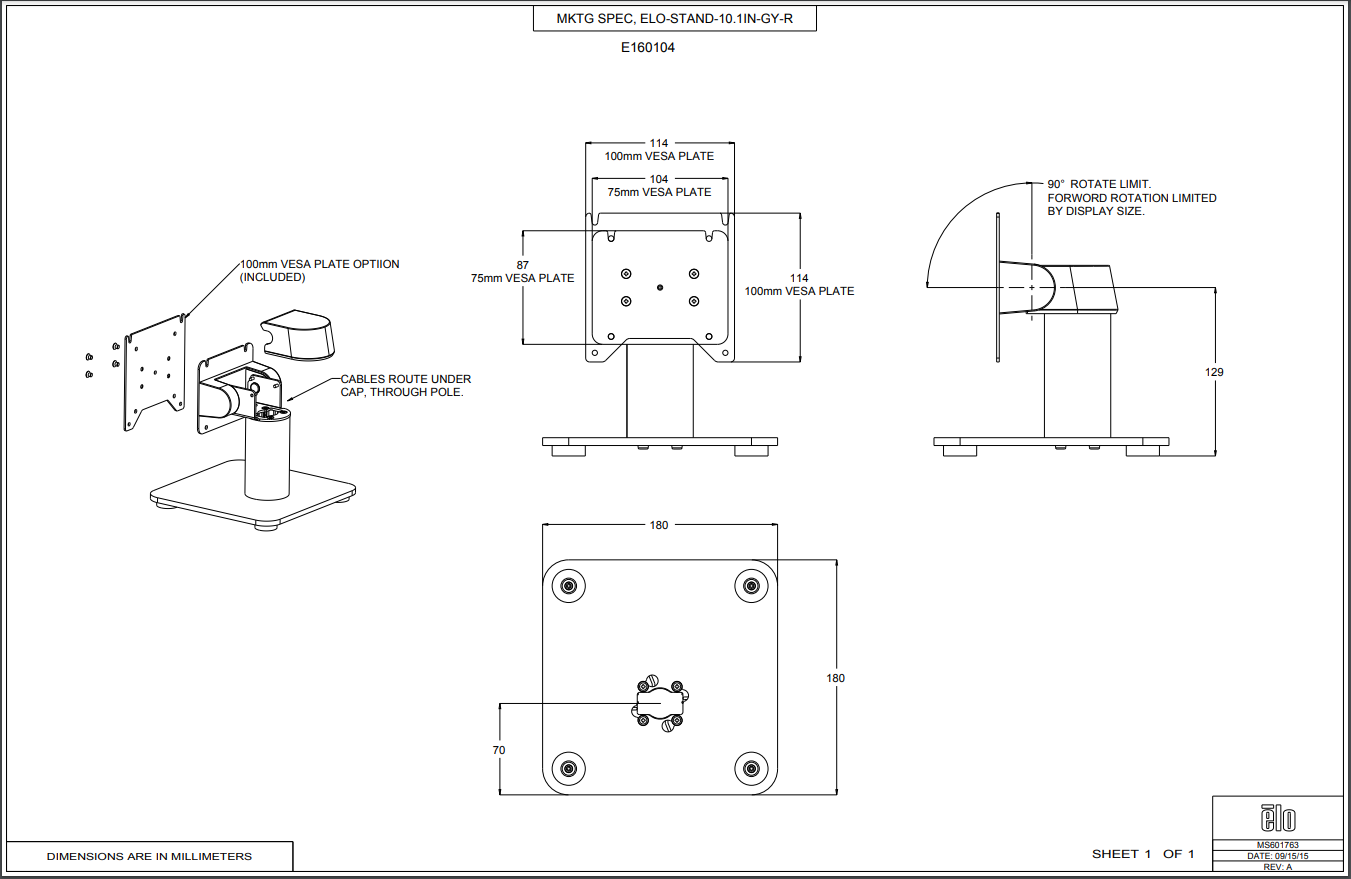

Чертежи

• 2D чертеж (.pdf формат)
• 3D CAD (.stp формат)

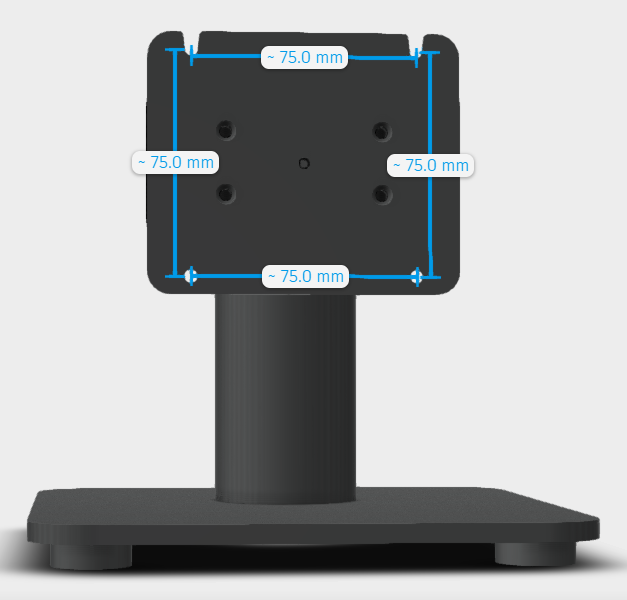

Размер VESA = 75 мм (если не добавлена опция с пластиной VESA 100 мм)

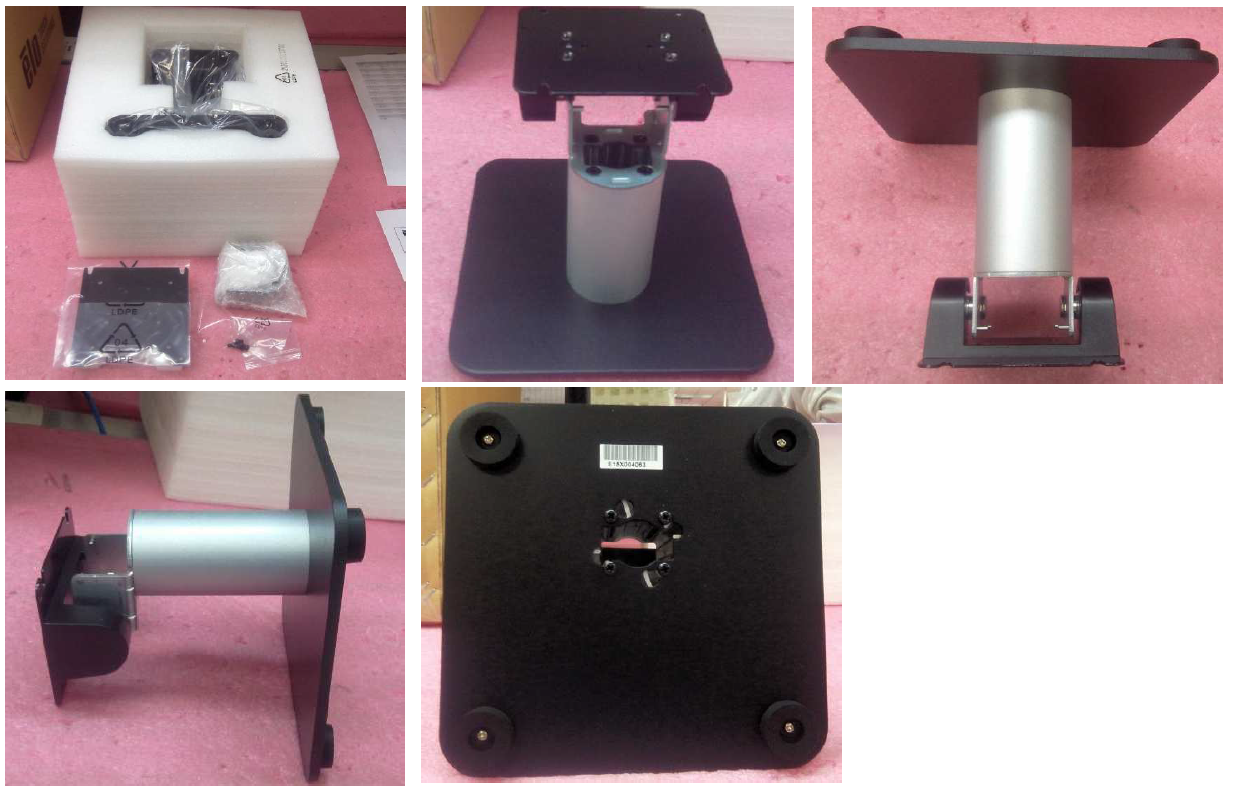

Фотографии
