Эта статья предоставляет дополнительную информацию о E809509, модуле расширения Android

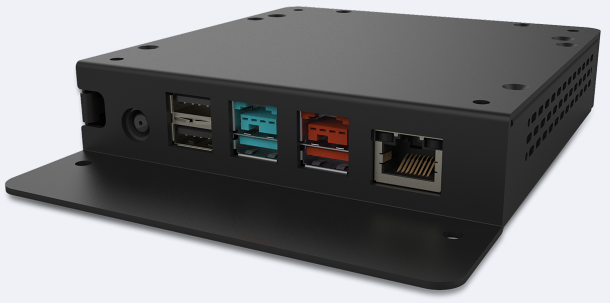

Модуль расширения Elo предоставляет варианты установки - либо на задней панели устройства I-Series с креплением VESA, либо под откидной подставкой для более удобного управления кабелями.

Номер детали Elo: E809509
Описание: KIT-EXP MODULE-LONG CABLE-ANDROID

• Совместимость: I-Series 4
  • Примечание: Модуль расширения можно использовать только с блоком питания, входящим в комплект (блок питания I-Series 4 не совместим). Этот модуль расширения также совместим с I-Series 2.0 и 3.0
• Доступные порты I/O
  • 12V (1.5A) Питание USB
  • 24V (2.3A) Питание USB
  • Порт последовательного COM (RJ45)
  • 2x 5V USB 2.0
  • 19V DC IN
• Габариты - 5.79" x 4.69" x 1.02" / 147 мм x 119 мм x 26 мм
• Габариты упаковки - 13.5" x 10.0" x 3.93" / 344 мм x 255 мм x 100 мм
• Варианты крепления - крепление VESA 100 мм
  • Дополнительные варианты крепления с откидной подставкой I-Series - номер детали Elo: E924077 (см. чертеж размеров откидной подставки I-Series MS601866 для получения дополнительных сведений)
• Вес (без упаковки) - 1.26 lbs / 0.57 kg
• Вес (в упаковке) - 4.00 lbs /1.81 kg
• Температура эксплуатации - от 0°C до 40°C / от 32°F до 104°F
• Температура хранения - от -20°C до 60°C / от -4°F до 140°F
• Влажность - Эксплуатация: 20% до 80%; Хранение: 10% до 95%
• Регуляторные одобрения и декларации:
  • CE (Европа) - класс A
  • Китай RoHS
• Следующие страны сертифицированы с I-Series:
  • UL, FCC (США) - класс A
  • cUL, IC (Канада)
  • CB (Международная безопасность)
  • VCCI (Япония)
  • RCM (Австралия)
• MTBF - 50,000 часов подтверждено
• Гарантия - 2 года
• Что в коробке
  • Блок питания
  • Кабель питания (1.8 м) IEC 60320-C5 к NA вилке
  • Кабель питания (1.8 м) IEC 60320-C5 к EU/KR вилке
  • Кабель RJ45 к DB9 последовательный
• Специфично для откидной подставки (E924077):
  • Qty.2 - M4 x 6 с потаенной головой
  • Qty.2 – M4 X 28 с плоской головой
  • Qty.1 – M3 X 8 с потаенной головой
  • Qty.3 – стяжка
  • QIG PN E988926
  • Кронштейн для кабеля
  • Qty.1 – M3x4 с потаенной головой

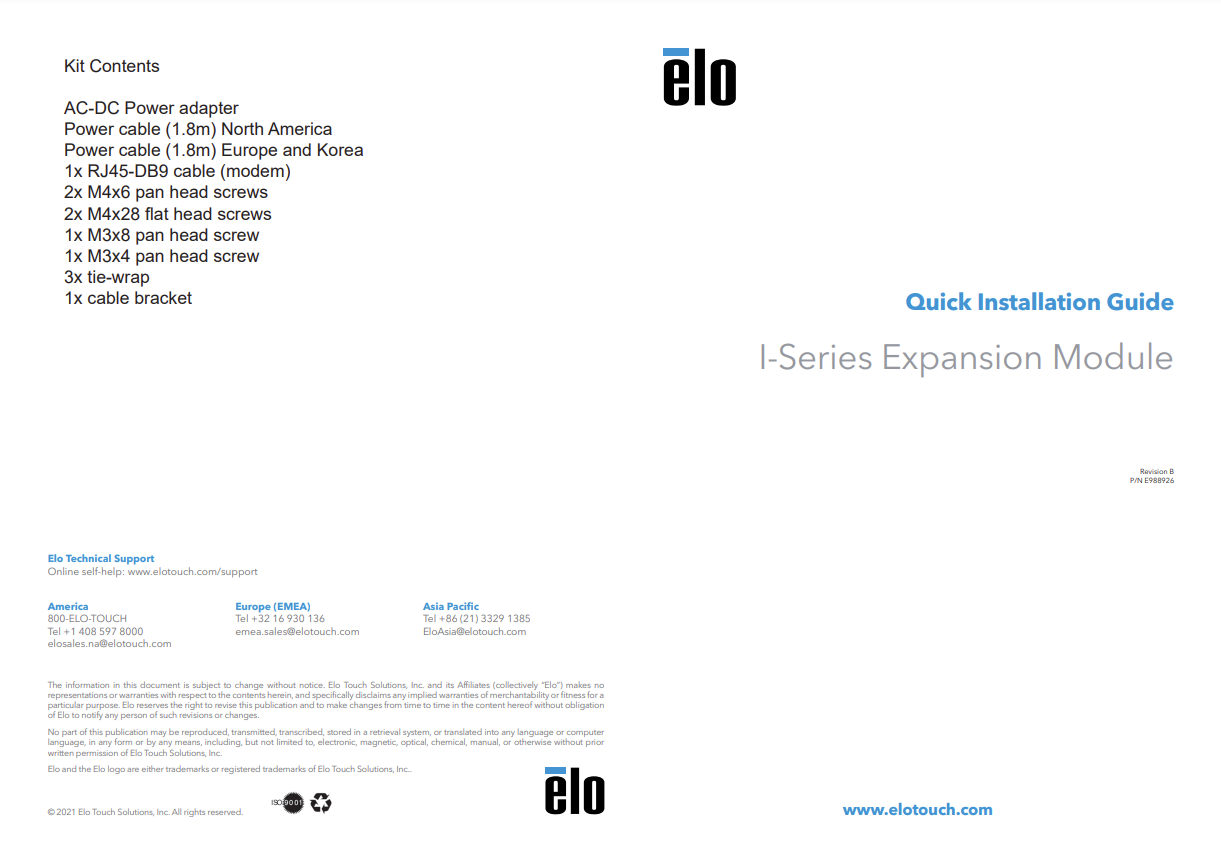

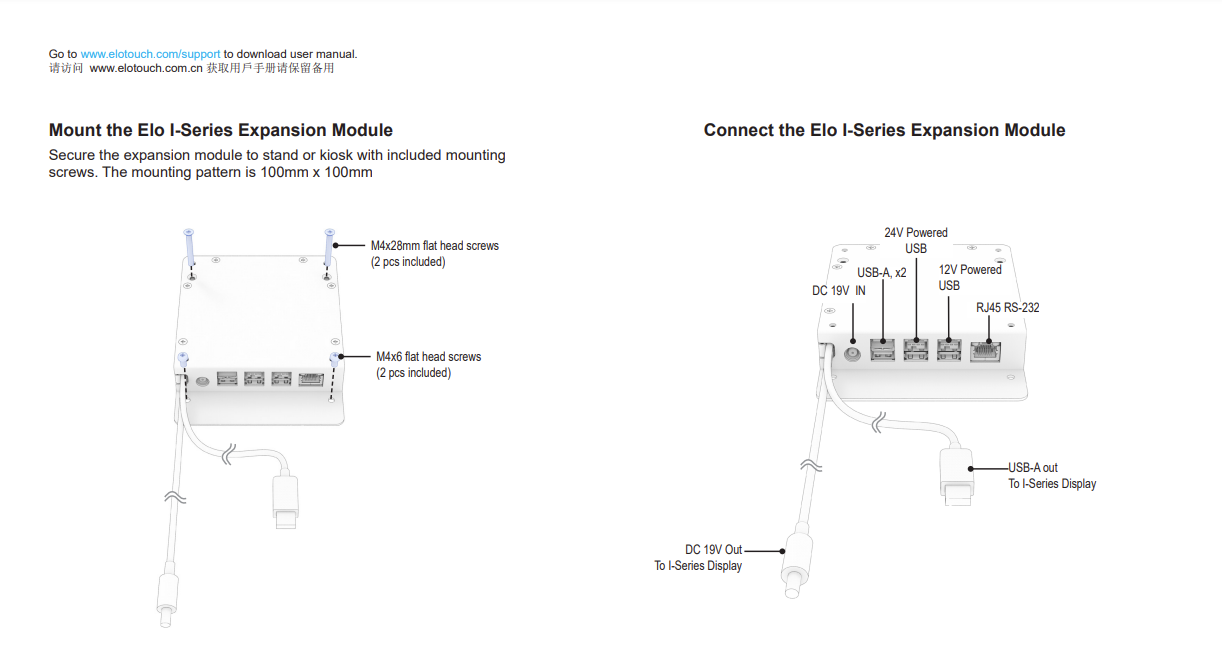

Руководство по быстрой установке (также доступно в .pdf здесь)
