Как прошить BIOS на компьютерах Elo X-Series Rev. A AiO (материнская плата H81)

Аудитория: Общественность / Клиенты Elo, Технические специалисты по обслуживанию на местах и интеграторы

Тип статьи: Процедура обновления прошивки и технического обслуживания BIOS

Эта процедура предоставляет детальные пошаговые инструкции по созданию загрузочного флеш-накопителя FreeDOS и прошивке системного BIOS на Elo X-Series Rev. A All-in-One (AiO) TouchComputers, оснащенных чипсетом Intel H81.

Этап 1: Создайте загрузочный USB-накопитель FreeDOS (Rufus)

1. Вставьте USB-флеш-накопитель (не менее 512 МБ) в ваш ПК с Windows.
2. Скачайте и запустите Утилиту форматирования USB Rufus.

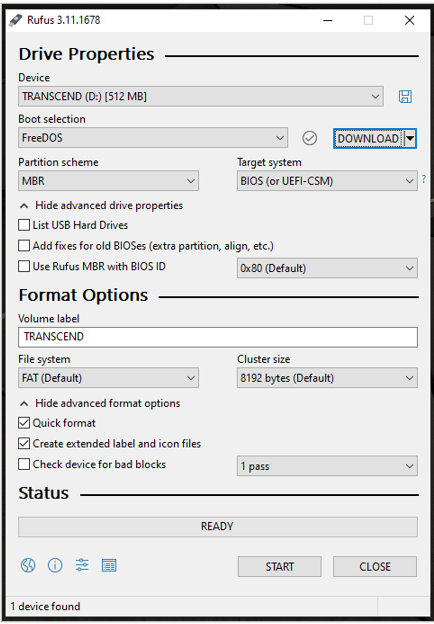

3. Настройте следующие параметры Rufus:

   • Выбор загрузки: FreeDOS
   • Схема разделов: MBR
   • Целевая система: BIOS (или UEFI-CSM)
   • Файловая система: FAT / FAT32 (по умолчанию)
   • Параметры форматирования: Установите флажки напротив Быстрое форматирование и Создать расширенные метки и значки файлов

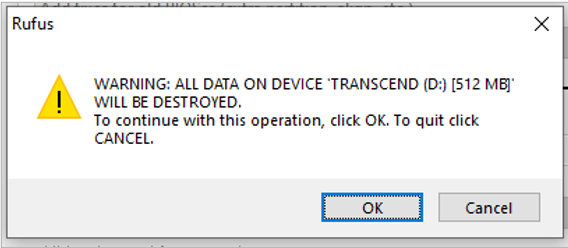

4. Нажмите START и подтвердите запрос, нажав OK.

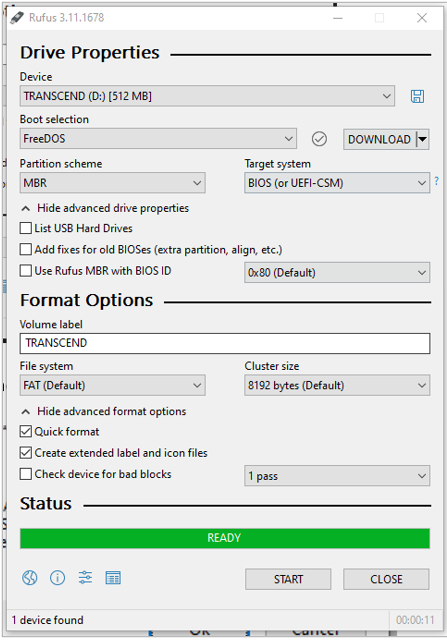

5. Когда форматирование завершится и строка состояния отобразит ГОТОВО, нажмите Закрыть.

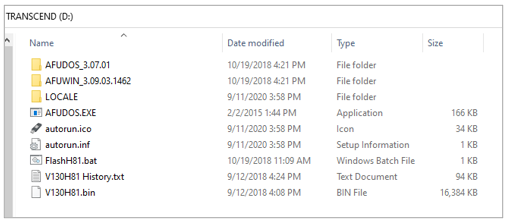

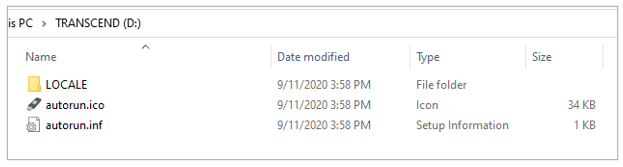

6. Откройте корень отформатированного USB-накопителя в Проводнике Windows, чтобы проверить создание файлов системы:

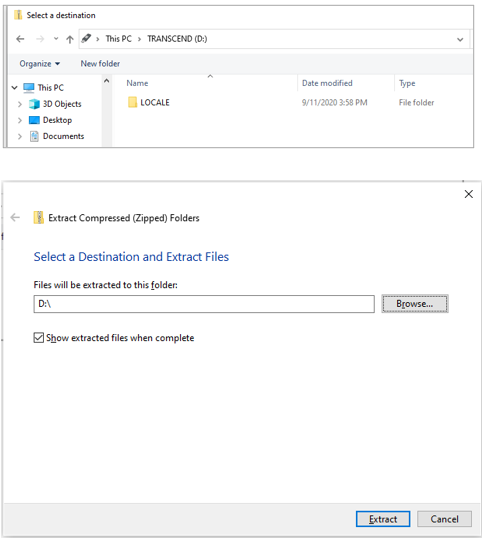

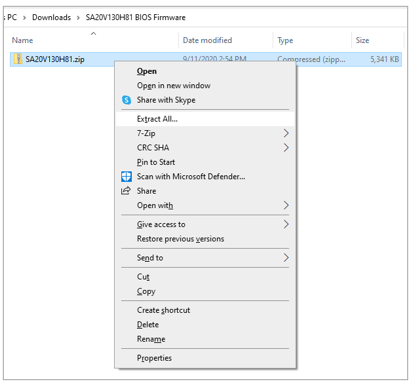

7. Скачайте и извлеките файлы BIOS: Скачайте правильный архив прошивки BIOS для вашей модели с Портала обновлений прошивки Elo (например, SA20V130H81.zip для моделей 15X3 Rev. A). Извлеките все содержимое непосредственно в корневую директорию загрузочного USB-накопителя.



Этап 2: Настройка системы BIOS и включение повторной прошивки ME FW

1. Вставьте подготовленный USB-флеш-накопитель и подключите физическую USB-клавиатуру к устройству Elo X-Series.

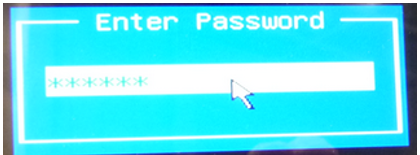

2. Включите компьютер и немедленно нажмите Ctrl + F2 на экране загрузки, чтобы войти в Admin BIOS. Когда появится запрос на ввод пароля, введите: eloelo

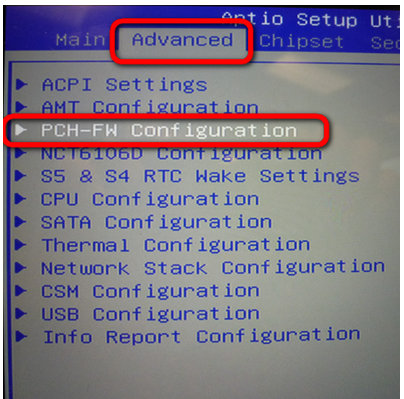

3. Перейдите на вкладку Advanced и выберите PCH-FW Configuration.

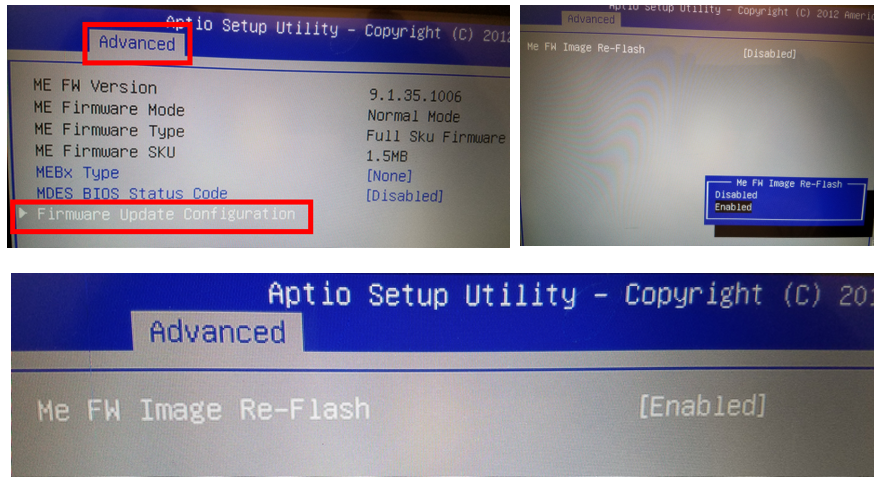

4. Выберите Настройка обновления прошивки и установите Me FW Image Re-Flash в состояние Включено.

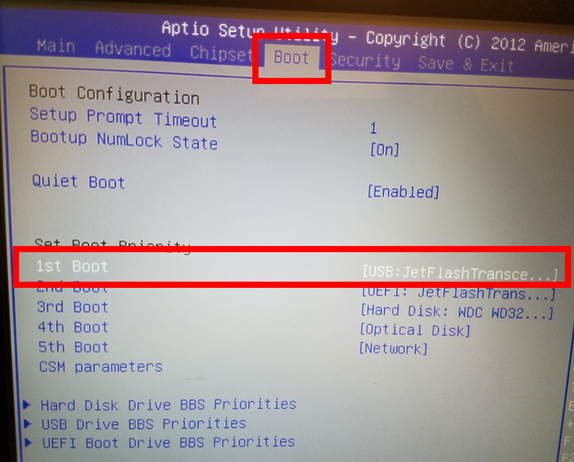

5. Перейдите на вкладку BOOT и установите USB Flash Drive в качестве первого загрузочного устройства.

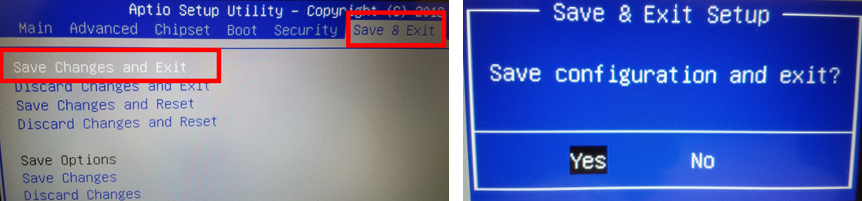

6. Перейдите на вкладку Save & Exit и выберите Сохранить изменения и выйти.



Этап 3: Выполните прошивку BIOS в FreeDOS

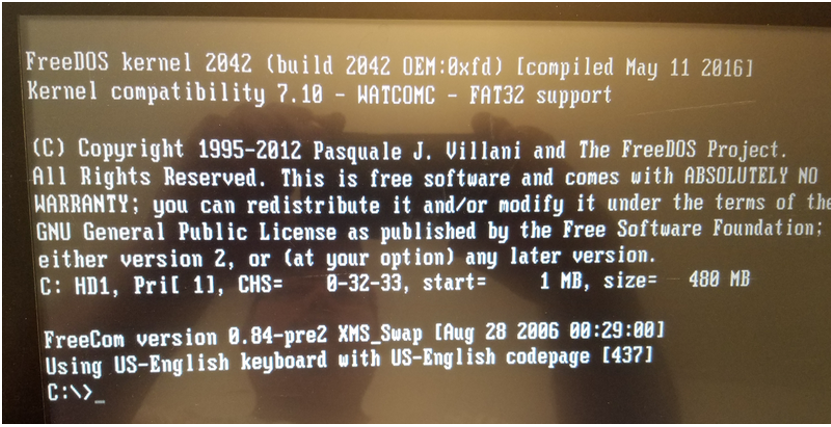

1. Система перезагрузится в командную оболочку FreeDOS:

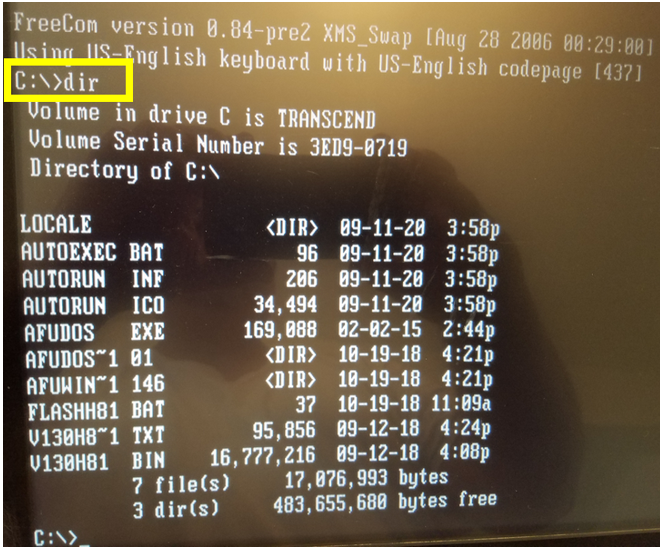

2. На подсказке C:\> введите dir и нажмите Enter, чтобы проверить наличие скрипта пакетной прошивки:

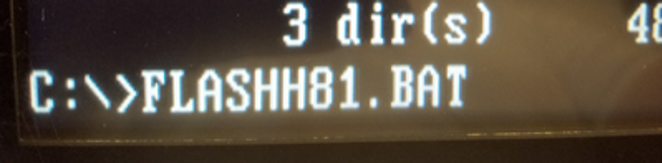

3. Запустите пакетный файл прошивки, введя FLASHH81.BAT (или конкретный .BAT скрипт, включенный в ваш пакет) и нажмите Enter:

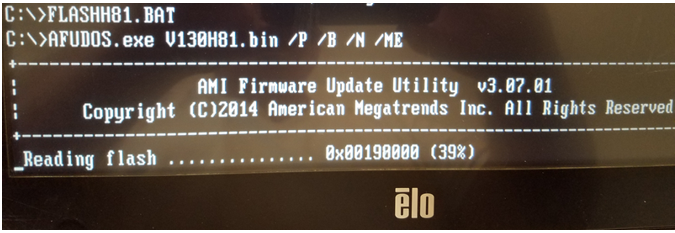

4. Утилита прошивки удалит, запрограммирует и проверит области BIOS и Intel ME. Позвольте обновлению завершиться без прерываний (обычно 2–3 минуты):

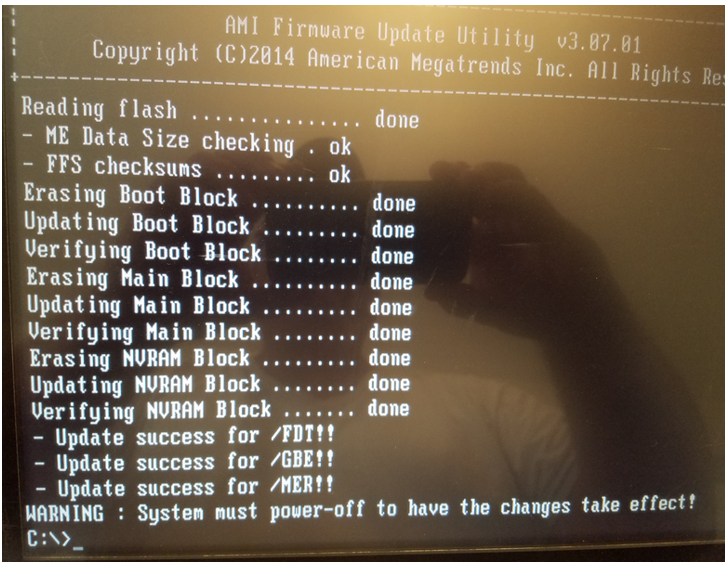

5. По завершении терминал отобразит: WARNING: System must power-off to have the changes take effect!



6. Цикл питания: Нажмите и удерживайте кнопку питания, чтобы выключить устройство. Удалите USB-флеш-накопитель. Отключите основной шнур переменного тока на 20 секунд, чтобы полностью очистить питание оборудования в режиме ожидания, затем снова подключите питание и загрузите систему.

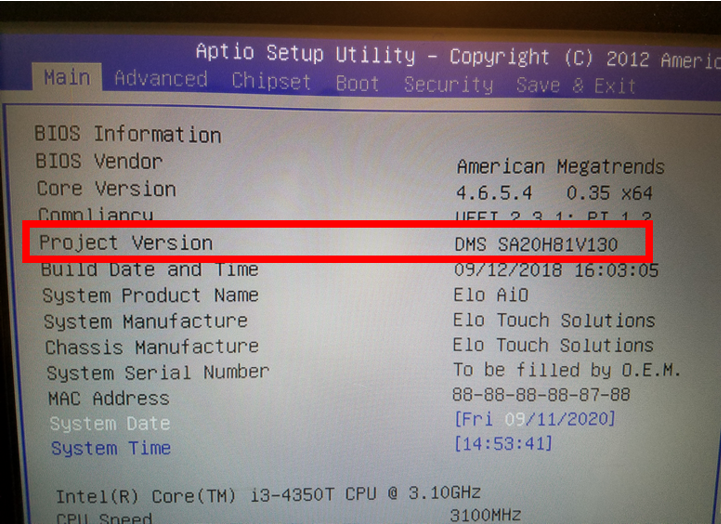

7. Проверьте версию: Войдите в BIOS (нажмите Ctrl + F2) и проверьте основную страницу, чтобы подтвердить обновленный номер версии проекта:
