Руководство по быстрой установке аппаратного обеспечения комплекта для конференций Elo

Что входит в комплект

Конференционная камера
Модуль компьютера i5 с Windows 10 и приложениями
2x активных стилуса, 2x пассивных стилуса
Карты лицензии на программное обеспечение Stylus Tray
Хаб Elo

Другие аксессуары
Модуль компьютера - 4x винта M6x50, 4x винта M8x50, 4x прокладки | Стилусный лоток - 2x винта с ручкой | Конференционная камера - 2x винта с ручкой | Хаб Elo - справочное руководство, плата приемника с 4x винтами, 2x крышки для лотка док-станции с 3x винтами, 5 метровый кабель CAT6, 1x HDMI кабель, 1x USB C кабель & адаптер Type C на A, 2x кронштейна для блокировки кабеля с 2x винтами

Что необходимо
Совместимый дисплей Elo, настенное крепление или подставка с 600x600 или 400x400 VESA, короткая отвертка с крестообразной головкой

Этапы установки аппаратного обеспечения
Примечание: Перед началом установки прочитайте руководство целиком, чтобы спланировать место крепления, маршрутизацию кабелей и расположение хаба. Elo предлагает рекомендации по планированию монтажа дисплея, маршрутизации кабелей, расположению камеры и размещению конференц-стола в Руководстве по решениям для совместной работы Elo, доступном онлайн на www.elotouch.com
Сканируйте QR-код, чтобы перейти на сайт:

1. Установите модуль компьютера Elo (ECM)

A. Распакуйте дисплей и осторожно положите его лицом вниз на стол. (Не поднимайте за динамики и не кладите дисплей на динамики.)

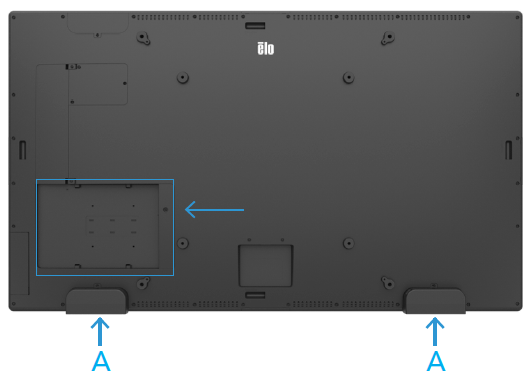

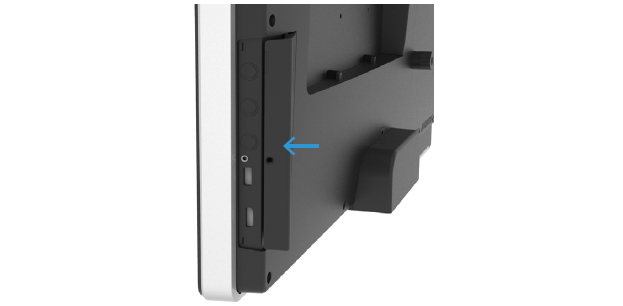

B. Открутите и снимите крышку лотка док-станции (ECM) на задней стороне дисплея.

C. Распакуйте ECM из коробки комплекта для конференций. (Обязательно сохраните две лицензии, включенные в комплект.)

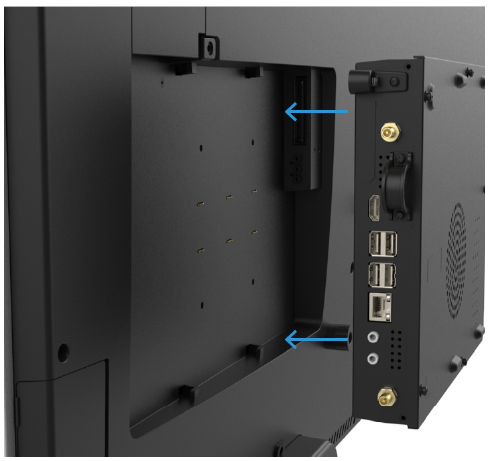

D. Установите ECM над направляющими на задней стороне дисплея и сдвиньте ECM назад, чтобы зафиксировать соединитель.

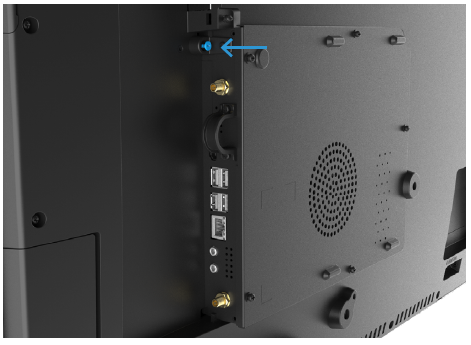

E. Закрутите защитный винт на передней части ECM.

2. Установите плату приемника хаба Elo

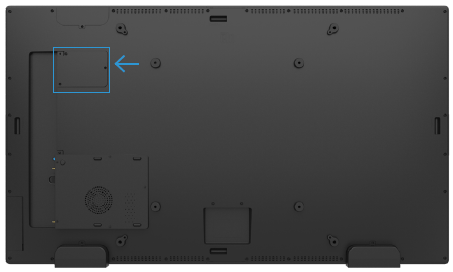

A. Удалите три винта с крышки платы приемника с задней стороны дисплея и утилизируйте крышку.

B. Распакуйте плату приемника, новые крышки для платы приемника 5553 и 6553 и винты из коробки с комплектом для конференций.

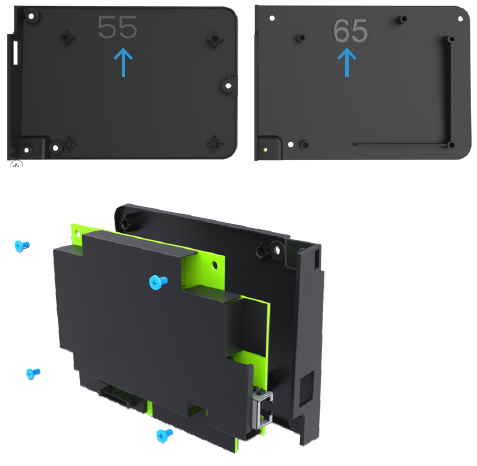

C. Выберите новую крышку платы приемника для дисплея 5553L или 6553L и установите плату приемника на нее с помощью предоставленных винтов. Используйте крышку с маркировкой “55” для 5553L и крышку с маркировкой “65” для 6553L.

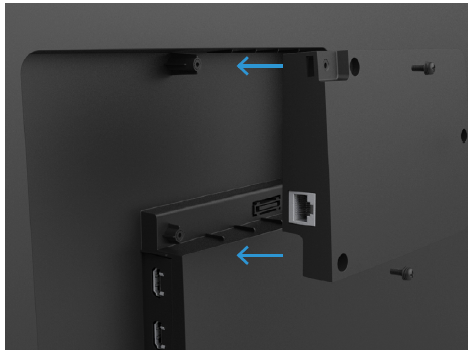

D. Подключите плату приемника (с установленной крышкой) к док-разъему на дисплее. Закрепите крышку платы приемника с помощью трех винтов.

3. Установите конференционную камеру

A. Распакуйте конференционную камеру из коробки комплекта для конференций.

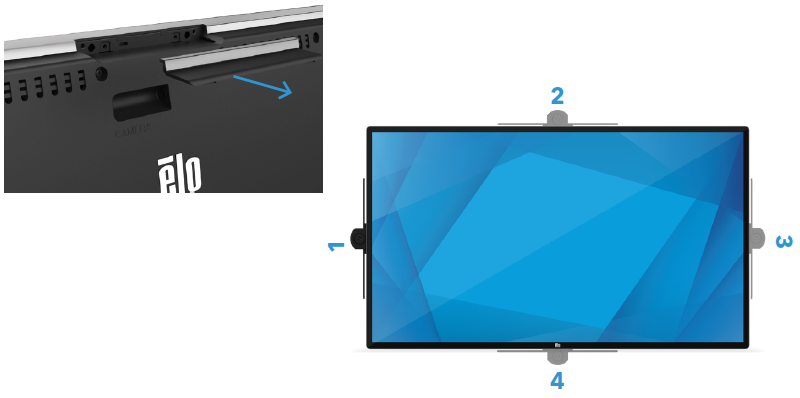

B. Выберите одно место монтажа – сверху, снизу или с любой стороны. ПРИМЕЧАНИЕ: Если камера монтируется на нижней стороне дисплея, установите камеру после настенного монтажа. Также учтите, что стилусный лоток не может быть использован в этой конфигурации.

C. Удалите крышку порта Elo Edge Connect™ с выбранного места.

D. Подключите конференционную камеру к порту Elo Edge Connect. Убедитесь, что USB-разъем на камере выровнен с разъемом на дисплее IDS.

E. Закрепите камеру на дисплее, вставив и затянув длинные винты с ручкой с обеих сторон.

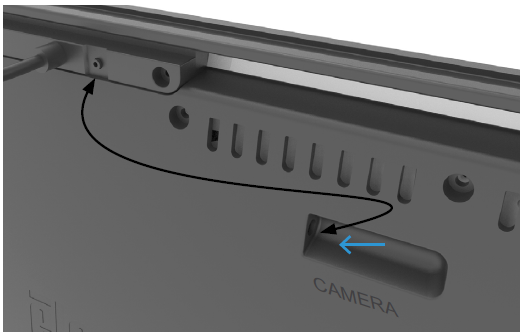

F. Подключите кабель с разъемом 2,5 мм между камерой и ближайшим разъемом, помеченным “CAMERA”, на задней стороне дисплея IDS.

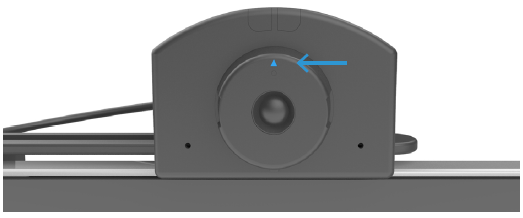

G. Убедитесь, что датчик изображения ориентирован так, чтобы стрелка указывала вверх, повернув по часовой или против часовой стрелки, если необходимо. (Для нижнего монтажа стрелка должна указывать вниз)

4. Установите стилусный лоток

A. Распакуйте стилусный лоток из коробки комплекта для конференций.

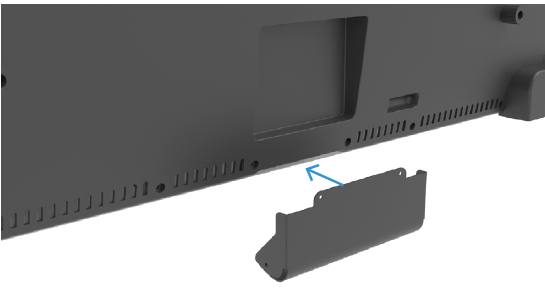

B. Удалите нижнюю крышку порта Elo Edge ConnectTM.

C. Закрепите стилусный лоток на дисплее, вставив и затянув винты с ручкой на обеих сторонах кронштейна.

D. Поместите стилус для использования в лоток. (Используйте активный стилус для PCAP дисплеев и пассивный стилус для IR дисплеев.)

5. Установите интерактивный дисплей

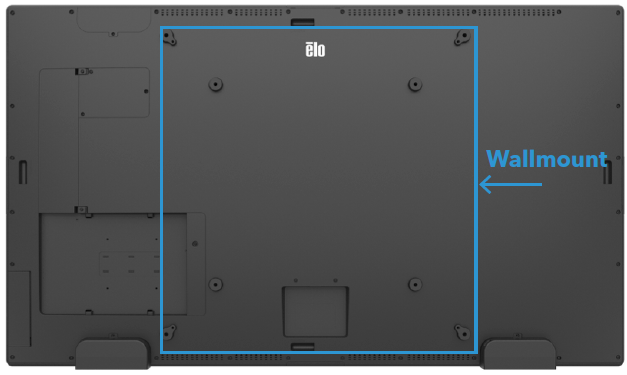

A. Установите дисплей на стену с помощью настенного крепления Elo с низким профилем или стороннего настенного крепления, следуя инструкциям, предоставленным с креплением. (Некоторые сторонние системы монтажа могут потребовать прокладки 15 мм и более длинные монтажные винты (M6x50mm или M8x50mm), включенные в комплект, чтобы избежать помех с ECM.)

6. Установите хаб Elo™

A. Распакуйте конференционный хаб и аксессуары из комплекта для конференций.
ПРИМЕЧАНИЕ: Один кабель CAT6 предоставлен для прямого подключения хаба к дисплею. Дополнительные соединительные элементы CAT6 могут быть добавлены по мере необходимости (см. Руководство пользователя хаба Elo для примеров). Общая длина маршрутизации кабелей не должна превышать 35 метров.

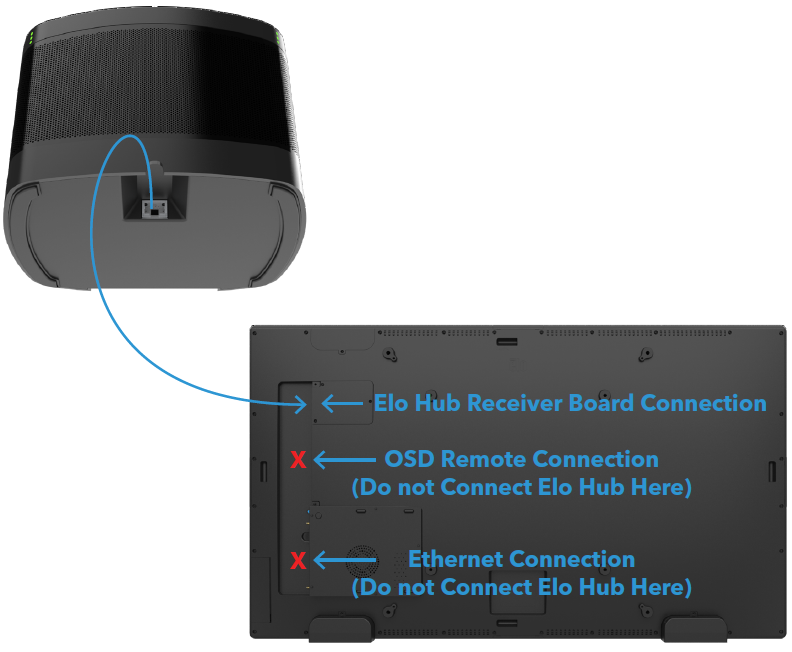

B. Подключите одну сторону кабеля CAT6 к плате приемника хаба Elo на дисплее.

C. Прокладывайте кабель CAT6 к хабу Elo, помещенному на стол, и подключите.

D. Подключите предоставленные HDMI и USB-C кабели к хабу Elo и присоедините блокираторы с винтами, чтобы закрепить кабели к хабу Elo. Кабели используются для подключения устройств.

7. Подключите кабели и включите систему

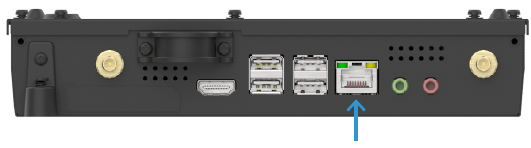

A. Подключите Ethernet-кабель к ECM для выхода в интернет (рекомендуется). Для беспроводного соединения установите WiFi антенны на ECM.

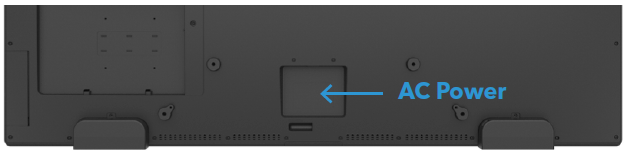

B. Подключите силовой кабель переменного тока, найденный в коробке с аксессуарами дисплея Elo.

C. Откройте боковую крышку на дисплее и включите систему.

Руководство по быстрой установке программного обеспечения комплекта для конференций Elo

1. Настройка дисплея и ECM

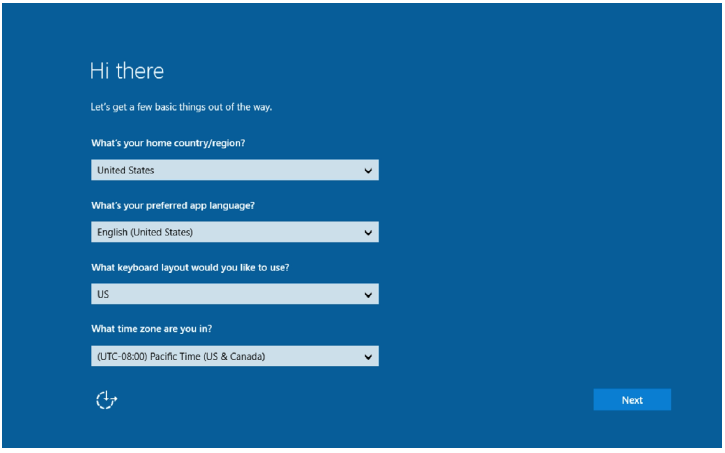

A. Следуйте указаниям на экране, чтобы выбрать язык OSD и установить время / часовой пояс.

B. Следуйте указаниям Windows на экране, чтобы завершить настройку Windows. Это можно сделать с помощью
экранной клавиатуры или с помощью подключенной клавиатуры/мыши через USB-порт на стороне дисплея.

Примечание: Компьютер должен быть подключен к интернету для регистрации программного обеспечения.

2. Установите программное обеспечение для встреч
Например: Установка Microsoft Teams

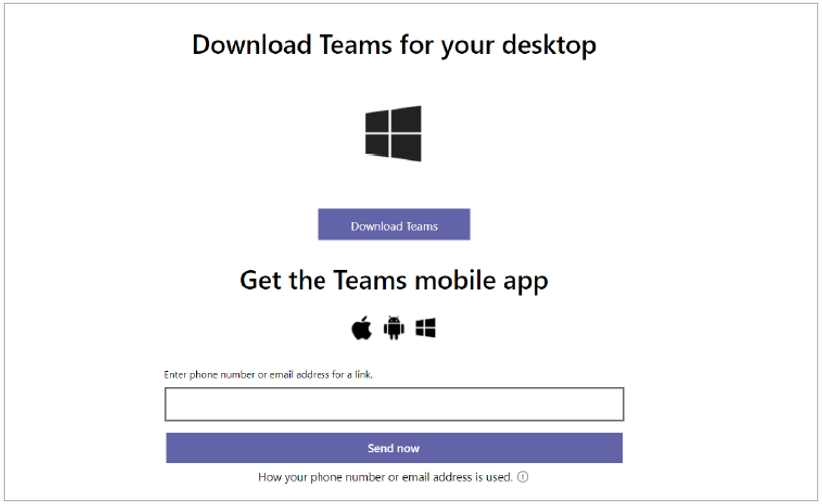

A. Откройте браузер и перейдите на https://teams.microsoft.com/downloads

B. Скачайте и откройте установочный файл Teams.

C. Следуйте инструкциям для установки Microsoft Teams.

D. Если вы устанавливаете другое приложение для веб-конференций, такое как Zoom или Cisco Webex, скачайте
и следуйте инструкциям по установке этого приложения.

E. Укажите аппаратное обеспечение Elo в качестве ваших источников:
i. Динамик = Динамик с Эхо-нейтрализацией
ii. Микрофон = Динамик хаба Elo
iii. Камера = Конференционная камера Elo

3. Зарегистрируйте лицензию Qwizdom Oktopus (программное обеспечение для доски записей)

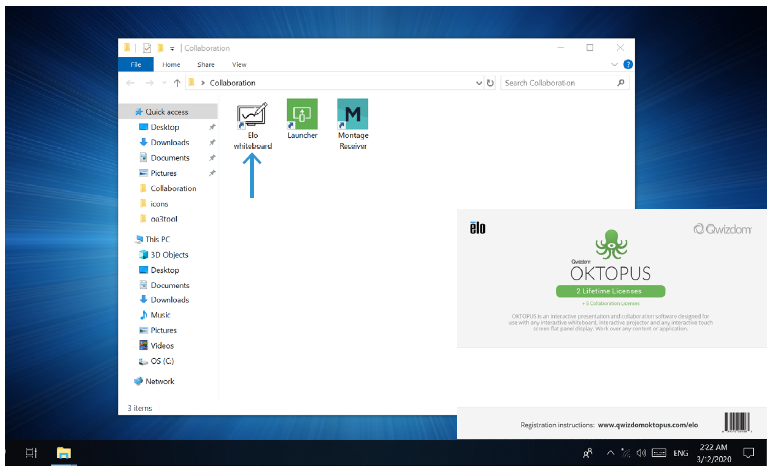

A. Откройте приложение Elo Whiteboard, найденное в папке Collaboration на рабочем столе.

B. Следуйте указаниям на экране.

C. Используйте лицензионную карту, сохраненную из коробки с комплектом.

D. Руководство пользователя Oktopus можно найти на сайте https://qwizdomoktopus.com/user-guide

4. Зарегистрируйте лицензии DisplayNote Montage и Launcher
(Беспроводное приложение для презентаций и организатор встреч)

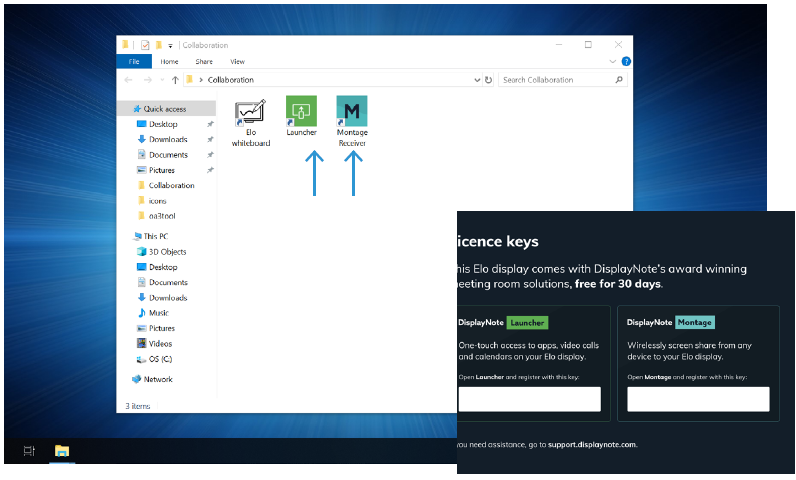

A. Откройте приложения DisplayNote, найденные в папке Collaboration на рабочем столе.

B. Следуйте указаниям на экране.

C. Используйте лицензионную карту, сохраненную из коробки с комплектом.

D. Настройте Launcher, чтобы включить желаемые приложения, следуя инструкциям на
https://www.displaynote.com/solutions/launcher

E. Информацию о Montage можно найти на
https://www.displaynote.com/solutions/montage

5. Завершите настройку конференционной камеры

A. Запустите ваше программное обеспечение для встреч и активируйте камеру в этом программном обеспечении.

B. Зеленый индикатор активности загорится всякий раз, когда веб-камера используется.

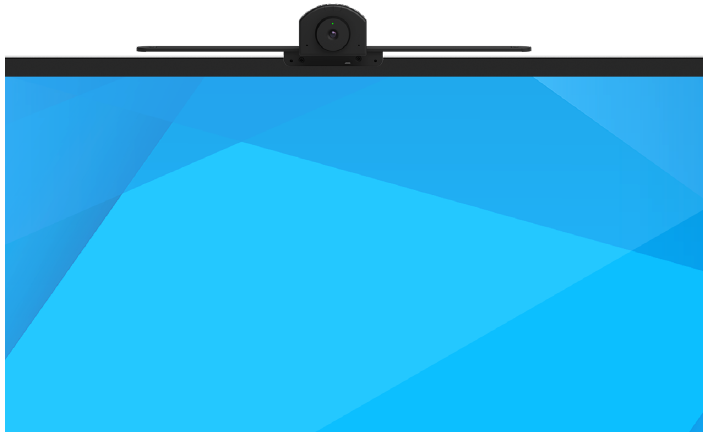

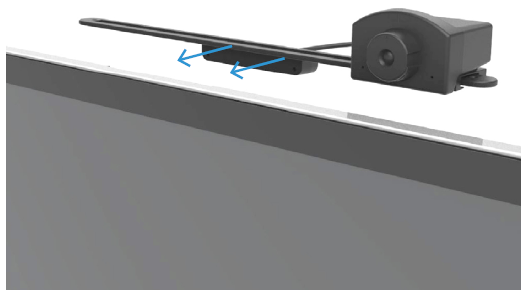

C. Если она установлена сверху или снизу, сдвиньте камеру влево/вправо и наклоните по мере необходимости для получение желаемой зоны обзора.

D. Если она установлена сбоку, сдвиньте камеру вверх/вниз и наклоните ее в центр по мере необходимости для получения желаемой зоны обзора.

6. Настройка хаба Elo

A. Пожалуйста, убедитесь, что ваше программное обеспечение для встреч открыто, чтобы обеспечить все функции хаба Elo.

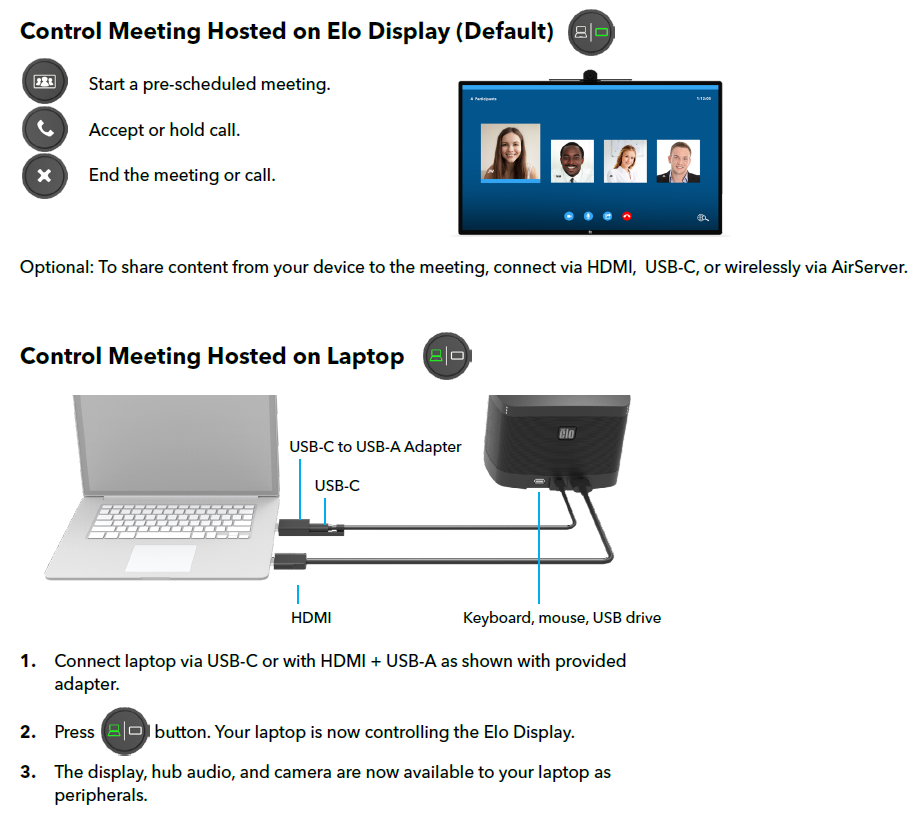

B. Используйте кнопки на верхней части хаба Elo, чтобы начать, остановить и отключить звук встречи

Скачайте .pdf версию вышеупомянутого QIG ЗДЕСЬ
