В этой статье приведены рекомендации и инструкции по установке монитора Elo Open Frame

Мониторы Open Frame представляют собой сенсорные мониторы без рамки. Для большинства мониторов Elo Open Frame доступны дополнительные комплекты рамок для покупки.

Ниже приведены рекомендации по установке этих мониторов с использованием различных вариантов монтажа.

Задний монтаж
Смотрите размеры на чертеже для деталей вырезов; скачайте чертеж в формате PDF из раздела Документация на странице Open Frame Monitors.

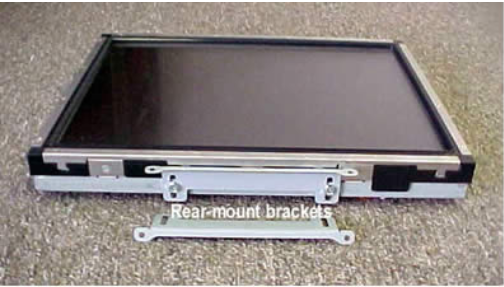

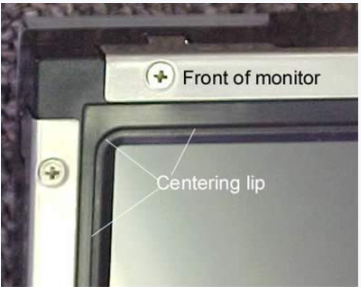

Базовые мониторы предназначены для монтажа сзади и крепятся с помощью уголков с прорезями и небольшими монтажными табами. Небольшой приподнятый край предназначен для установки в вырез на передней панели. Обратите внимание, что углы центрального края округлые. Радиус для каждого монитора указан в размерах выреза, которые приведены в чертеже.

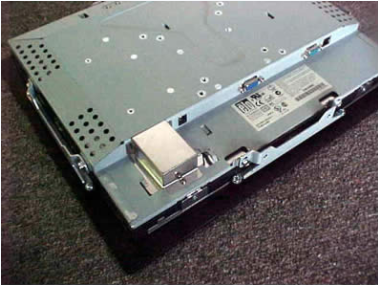

Монтажные кронштейны имеют прорези, что позволяет регулировать их по толщине передней панели. Показанные кронштейны предназначены только для заднего монтажа. Их можно монтировать сверху и снизу или по обеим сторонам монитора. Отверстия в кронштейнах затем крепятся к задней поверхности передней панели. Для металлических передних панелей на задней стороне панели следует использовать установленные профессионально пресс-вкладыши для чистой установки (без видимых крепежей). Для деревянных передних панелей короткие деревянные винты могут быть установлены с задней стороны.

Передний монтаж.
Доступны дополнительные рамки для переднего монтажа; смотрите раздел Аксессуары на веб-страницах Open Frame Monitor для номеров деталей.



Смотрите размеры на чертеже для деталей вырезов и монтажа; скачайте чертеж в формате PDF из раздела Документация на веб-страницах Open Frame Monitor.

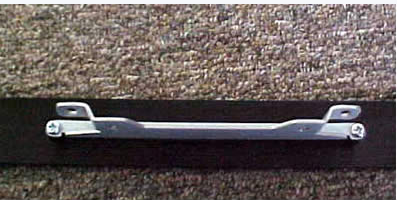

Рамка для переднего монтажа поставляется с кронштейнами, предварительно прикрепленными сверху, снизу и с каждой стороны.



Кронштейны имеют табы, которые наклонены внутрь для крепления к монитору.



Монитор помещается на рамку, и четыре кронштейна прикрепляются к монитору с помощью включенных винтов. Дополнительная рамка для переднего монтажа добавляет около 3/8" со всех сторон, чтобы поддерживать монтаж с передней стороны передней панели корпуса.

Теперь монитор помещается в вырез на передней панели, спереди.

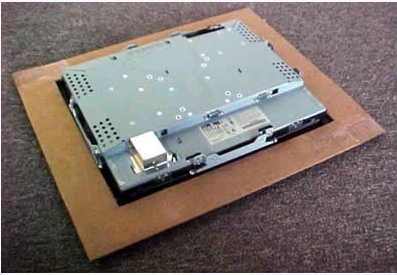

На изображении выше показан вид сзади с использованием кусочка картона для симуляции передней панели корпуса. Обратите внимание, что указанные размеры выреза достаточно для прохождения как монитора, так и смещенных кронштейнов передней рамки.

ПРИМЕЧАНИЕ: Кронштейны для заднего монтажа, показанные в разделе заднего монтажа, не используются. В комплекте с рамкой для переднего монтажа есть специальные кронштейны для переднего монтажа.

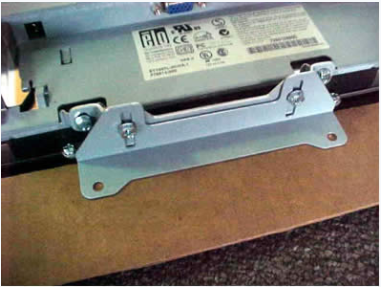

Специальные кронштейны для переднего монтажа крепятся к нарезанным отверстиям в кронштейнах рамки; затем эти кронштейны прижимаются к задней стороне передней панели, и винты затягиваются в прорезях.

ПРИМЕЧАНИЕ: Отверстия, которые крепят кронштейны к передней панели, находятся вне размеров передней рамки (передняя рамка не закроет головки винтов, если используются черезболты). По этой причине для чистой установки (без видимых крепежей) при использовании металлических передних панелей следует использовать профессионально установленные пресс-вкладыши на задней стороне панели. Для деревянных передних панелей короткие деревянные винты могут быть установлены с задней стороны.
