Инструкции по обновлению прошивки EC для устройств EloPOS и WLIDS

В этой статье приведены пошаговые инструкции по обновлению прошивки EC на устройствах EloPOS и WLIDS от компании Elo — теперь часть Zebra Technologies.

Необходимые инструменты и оборудование

• Поддерживаемый системный блок EloPOS или WLIDS.
• Блок питания / USB-кабели (в зависимости от модели вашего устройства):
  • WLIDS: USB Блок питания (номер детали: E903506 Power Brick, Type-C, 100W, FSP).
  • EloPOS: Блок питания (номер детали: E511572 AIO Power Brick, 24V, 180W, Delta).
• USB-клавиатура (опционально).
• USB-флешка (2 МБ или больше).

Необходимое программное обеспечение

• Файлы прошивки EC: E3E5_EC_E205.20A_0.27 (доступны в качестве вложения KB или загрузить ЗДЕСЬ).

Этапы подготовки USB-флешки

1. Отформатируйте вашу USB-флешку в формате FAT32 (минимально требуемый размер — 2 МБ):
   1. Подключите USB-накопитель к активному компьютеру и выберите Открыть папку для просмотра файлов.
   2. Щелкните правой кнопкой мыши по USB-накопителю в проводнике Windows и выберите Форматировать.
   3. В окне форматирования выберите FAT32 в выпадающем меню Файловая система.
   4. Нажмите Начать и подтвердите, нажав ОК, чтобы начать форматирование.
   5. После завершения форматирования нажмите ОК.
2. Извлеките и скопируйте все файлы и папки из директории E3E5_EC_E205.20A_0.27 непосредственно в корневую директорию отформатированной USB-флешки.


Этапы обновления устройств WLIDS

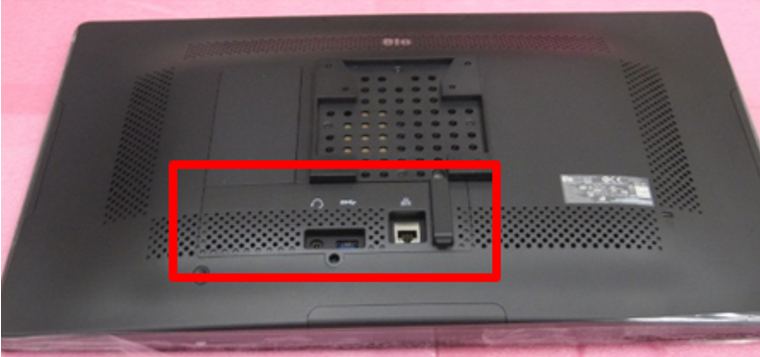

1. Снимите физическую крышку кабеля, чтобы найти и получить доступ к зоне соединения USB питания.

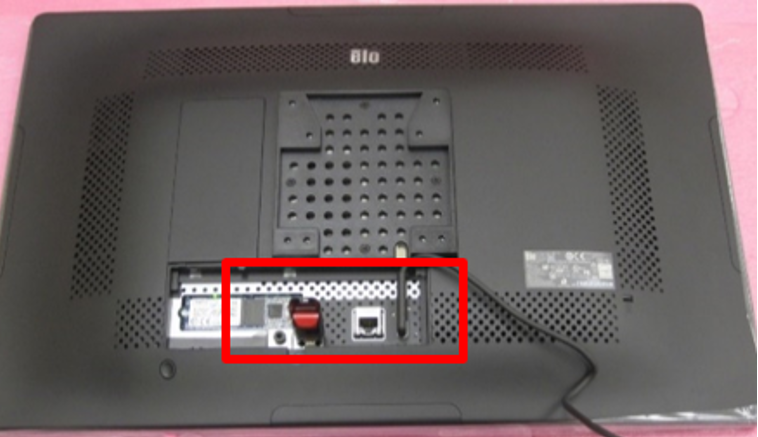

2. Подключите USB-C блок питания и вставьте вашу подготовленную USB-флешку в назначенные порты.

   Важное предупреждение: Чтобы избежать повреждения разъемов, не ставьте физический вес устройства WLIDS непосредственно на подключенный USB-накопитель. Надежно поддерживайте устройство с использованием упаковочной пены или картона во время этой процедуры.



3. Включите устройство.

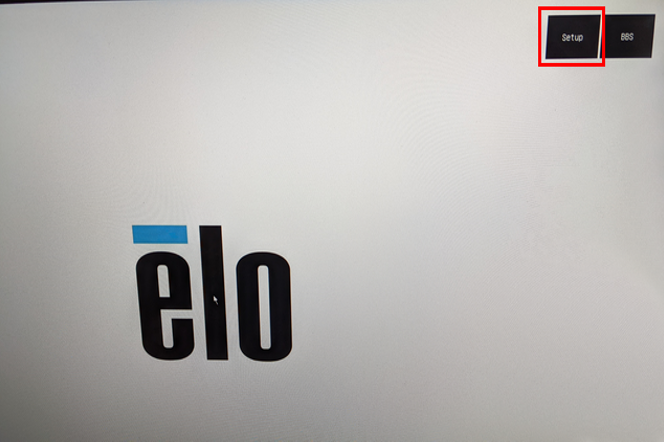

4. Во время загрузки системы нажмите клавишу Del на внешней клавиатуре или коснитесь значка SETUP на экране, чтобы войти в BIOS системы.

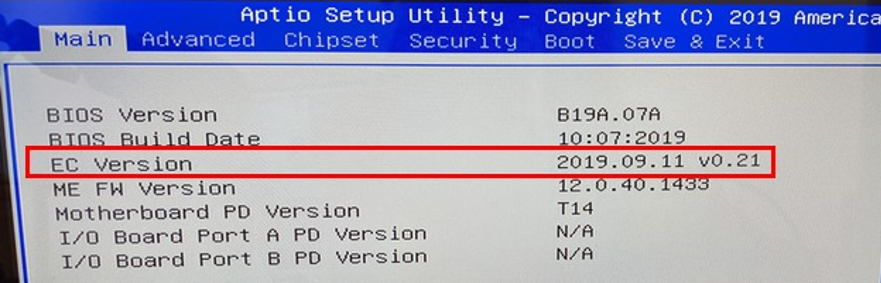

5. На вкладке Основные найдите указанную версию EC. (В приведенном ниже примере версия — v0.21).

   Примечание: Если ваша система уже работает под управлением версии EC v0.27, ваше оборудование обновлено и не требует этой процедуры. В противном случае переходите к шагу 6.

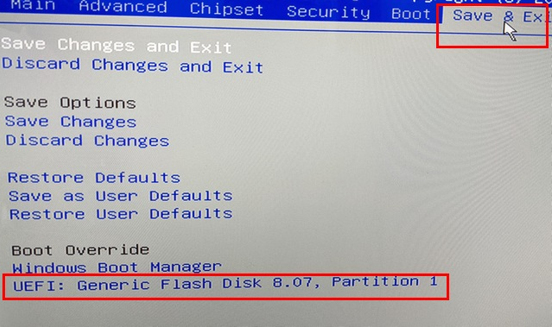

6. Перейдите на вкладку Сохранить & Выйти, прокрутите вниз до раздела Перегрузка загрузки и дважды щелкните UEFI.

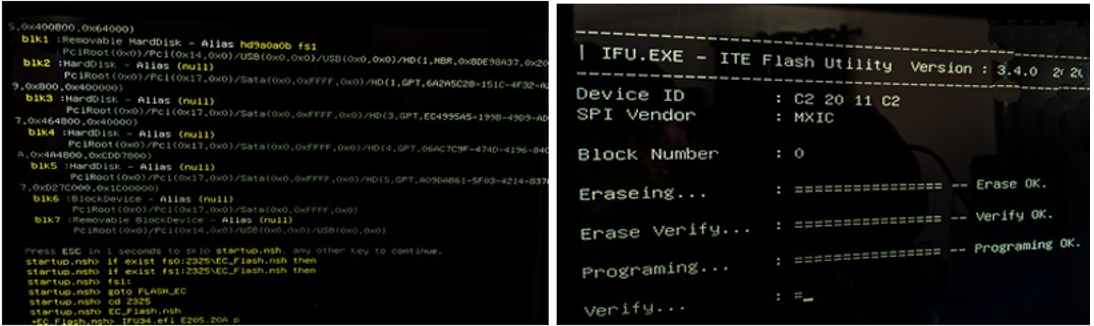

7. Система автоматически инициализирует и выполнит утилиту обновления.

   Критическое предупреждение: Не отключайте, не выключайте и не прерывайте устройство во время обновления прошивки.



8. После завершения система перезагрузится и отобразит заставку Elo.

   • Немедленно извлеките USB-накопитель и войдите в меню Setup. Если USB-накопитель остается подключенным, устройство будет бесконечно возвращаться на экран обновления.
   • Если вы пропустили начальное окно загрузки BIOS, перезагрузите устройство без подключения USB-накопителя, нажав Del или значок Setup.

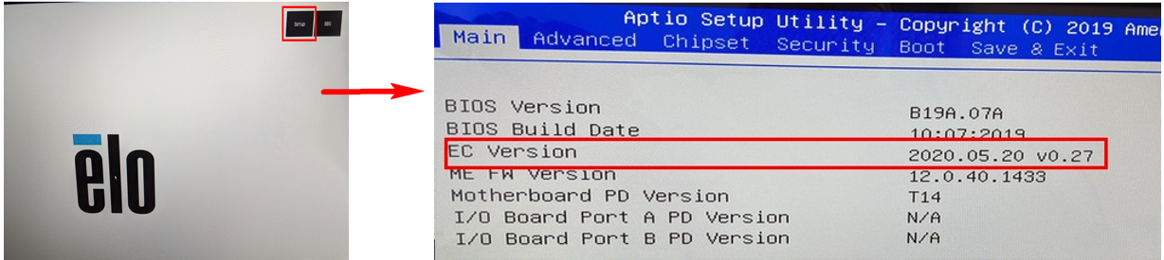

   • Перейдите на вкладку Основные и убедитесь, что Версия EC успешно обновлена до 2020.05.20 v0.27. Если она не обновилась, повторите шаги с 4 по 6.



Этапы обновления устройств EloPOS

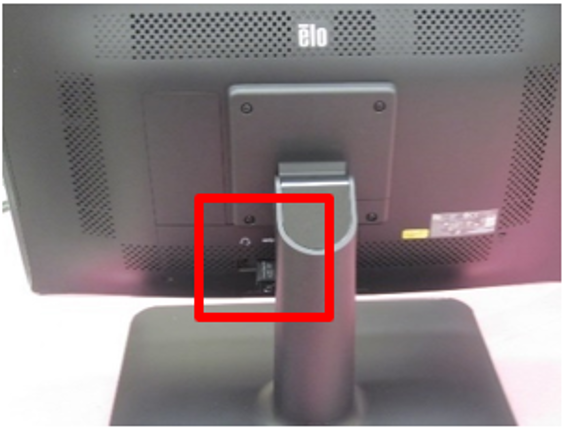

1. Установите вашу подготовленную USB-флешку в доступный порт на устройстве.

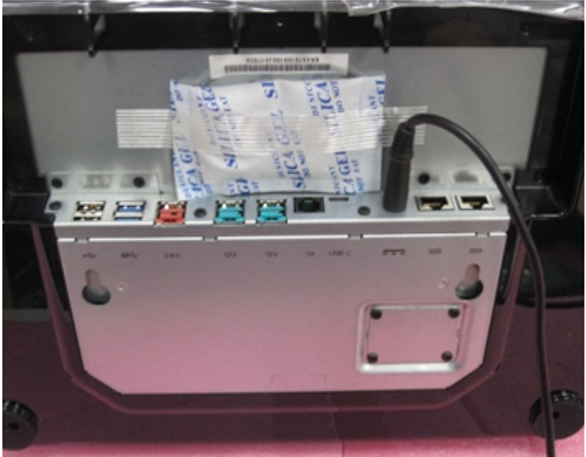

2. Подключите соответствующий Блок питания постоянного тока к вашему устройству.

3. Включите устройство.
4. Во время загрузки системы нажмите клавишу Del на клавиатуре или выберите значок SETUP на экране, чтобы получить доступ к BIOS.


5. На вкладке Основные найдите указанную версию EC. (В приведенном ниже примере версия — v0.21).

   Примечание: Если ваша система уже работает под управлением версии EC v0.27, ваше оборудование обновлено и не требует этой процедуры. В противном случае переходите к шагу 6.



6. Перейдите на вкладку Сохранить & Выйти, прокрутите вниз до раздела Перегрузка загрузки и дважды щелкните UEFI.


7. Система автоматически инициализирует и выполнит утилиту обновления.

   Критическое предупреждение: Не отключайте, не выключайте и не прерывайте устройство во время обновления прошивки.



8. После завершения система перезагрузится и отобразит заставку Elo.

   • Немедленно извлеките USB-накопитель и войдите в меню Setup. Если USB-накопитель остается подключенным, устройство будет бесконечно возвращаться на экран обновления.
   • Если вы пропустили начальное окно загрузки BIOS, перезагрузите устройство без подключения USB-накопителя, нажав Del или значок Setup.
   • Перейдите на вкладку Основные и убедитесь, что Версия EC успешно обновлена до 2020.05.20 v0.27. Если она не обновилась, повторите шаги с 4 по 6.
