В этой статье приведены характеристики и информация о выводах для USB-C кабеля Elo
Если вы хотите приобрести собственный USB-C кабель у третьих лиц, ниже приведены электрические характеристики и размеры проводов.
- Обратная совместимость с USB 2.0 и USB 3.1
- Поставка мощности 5V 3A/9V 3A/15V 1.8A/20V 1.35A

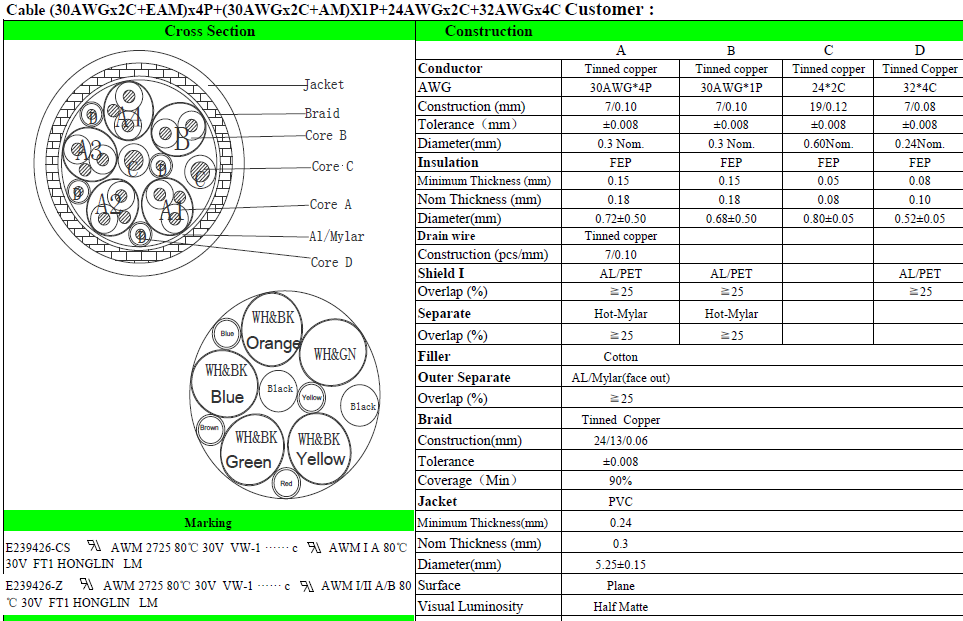

- Размер провода, см. ниже номер детали Elo: E710364 конструкции/размера
Пожалуйста, смотрите таблицу ниже для информации о выводах USB-C кабеля (E710364).
| P1 (USB TypeC) | P2 (USB TypeC) | |
| GND | GND | |
| TX1+ | TX1+ | |
| TX1- | TX1- | |
| VBUS | VBUS | |
| CC1 | CC1 | |
| D+ | D+ | |
| D- | D- | |
| SBU1 | SBU1 | |
| VBUS | VBUS | |
| RX2- | RX2- | |
| RX+ | RX+ | |
| GND | GND | |
| GND | GND | |
| TX2+ | TX2+ | |
| TX2- | TX2- | |
| VBUS | VBUS | |
| CC2 | CC2 | |
| D+ | D+ | |
| D- | D- | |
| SBU2 | SBU2 | |
| VBUS | VBUS | |
| RX1- | RX1- | |
| RX1+ | RX1+ | |
| GND | GND |
