В этой статье представлены шаги по обновлению версии видеопрошивки с помощью USB-кабеля на мониторе Elo ET1903LM

Последняя версия прошивки на момент написания данной статьи прилагается и составляет: 20201125_sw001903RevE

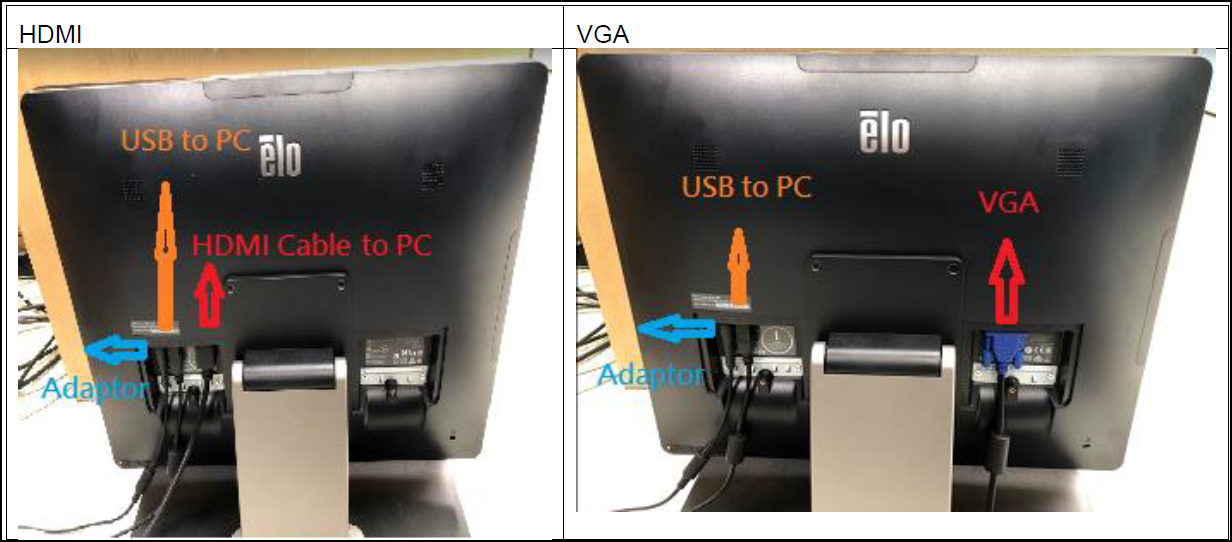

Шаги подключения оборудования

1. Подключите USB-кабель между ПК и дисплеем.
2. Подключите HDMI или VGA-кабель между дисплеем и ПК.
3. Включите монитор и убедитесь, что он находится в режиме отображения.

Шаги обновления прошивки

1. Установите программное обеспечение конфигурации: RTD Tool 3.7 (прилагается к этой статье)

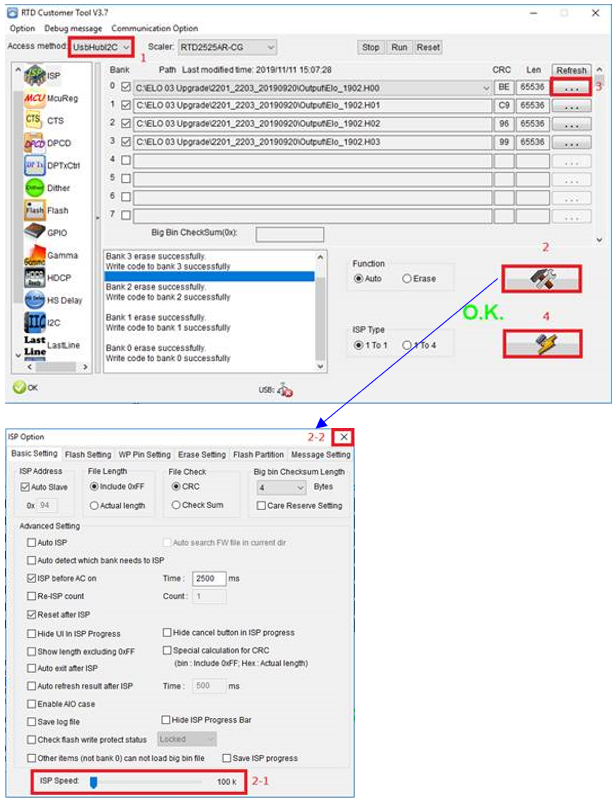

2. Выполните утилиту RTD Customer Tool
   • Шаг 1: Способ доступа Выбрать ”USBHubI2C”
   • Шаг 2: Нажмите кнопку инструмента
     • 2-1: Скорость ISP выбрать ”100K
     • 2-2: Закройте всплывающее окно
   • Шаг 3: Выберите файлы прошивки (прилагаются к этой статье)
   • Шаг 4: нажмите на  для обновления прошивки

Проверка версии прошивки
Чтобы узнать версию прошивки, вам нужно будет войти в заводское меню OSD монитора.

1. Выключите монитор с помощью кнопки POWER.

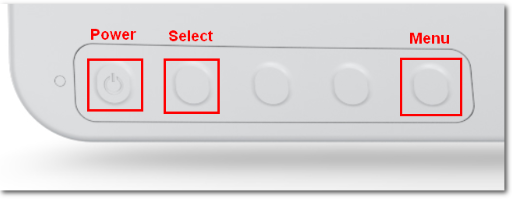

2. Нажмите одновременно кнопки POWER и SELECT на задней панели монитора и удерживайте.



3. Когда экран загорится, отпустите и нажмите кнопку MENU.

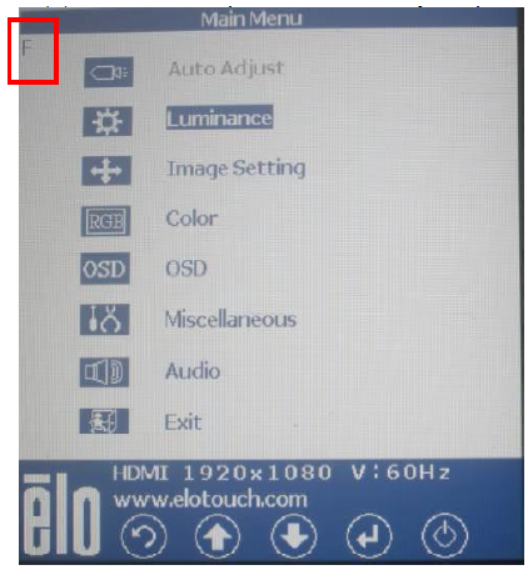

4. Используйте кнопки навигации LEFT и RIGHT, чтобы перейти к “F ” в верхнем левом углу, и нажмите кнопку SELECT, чтобы открыть заводское меню.

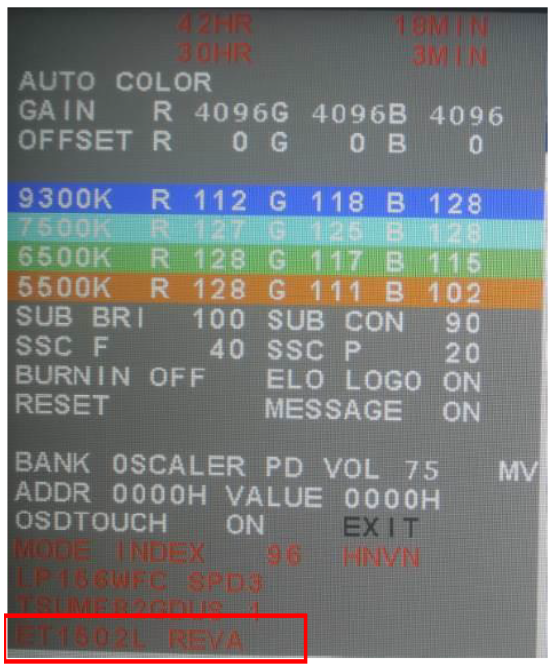

5. Теперь вы в заводском меню OSD. Версия прошивки будет показана в нижней части меню.*


*Вышеупомянутое изображение может не отражать ваш текущий продукт, а является только примером.
