Использование Elo ECMG4 в качестве независимого компьютерного модуля
В этой статье объясняется, как управлять Elo ECMG4 независимо от дисплея IDS. Это позволяет подключать ECMG4 к любому монитору с входом HDMI для тестирования, развертывания или настройки.
Необходимое оборудование
- Модуль компьютера Elo ECMG4: https://www.elotouch.com/accessories-ecmg4.html
- Монитор с HDMI (пример, использованный в этом руководстве: Elo 1099L Outdoor Open Frame Monitor)
- Кабель-адаптер 0.35M C14 для модулей компьютеров Elo – номер Elo: E766781
-
Сетевой кабель C13 длиной 1.8м (6 футов) для Северной Америки – номер Elo: E593865
- Кроме того, вы можете использовать кабель питания C13 от третьих сторон, такой как этот от Tripp Lite.
- HDMI-кабель пример здесь.
- USB-кабель для сенсорного экрана (необходим только при подключении к сенсорному монитору) пример здесь.
-
Сетевой фильтр с выключателем – номер Elo: E765397
- Кроме того, вы можете использовать сетевой фильтр третьей стороны с выключателем, такой как этот от Tripp Lite.
Шаги подключения
-

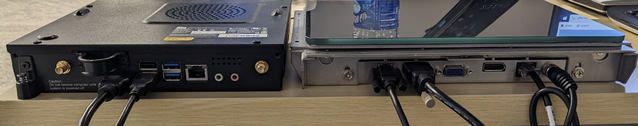

Подключите HDMI-кабель между монитором и ECMG4. Если вы используете сенсорный монитор, также подключите USB-кабель для сенсорного экрана.
-

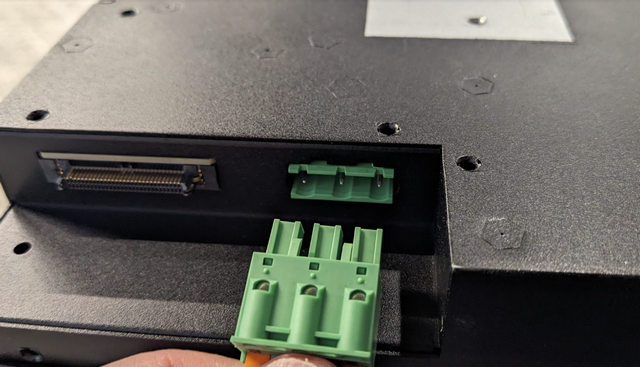

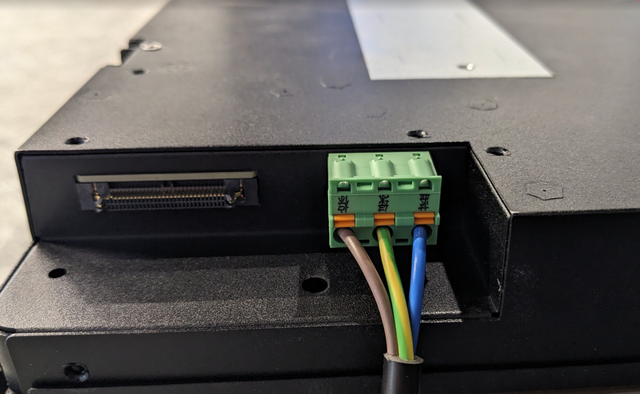

Подключите кабель-адаптер 0.35M к модулю компьютера ECMG4.
-

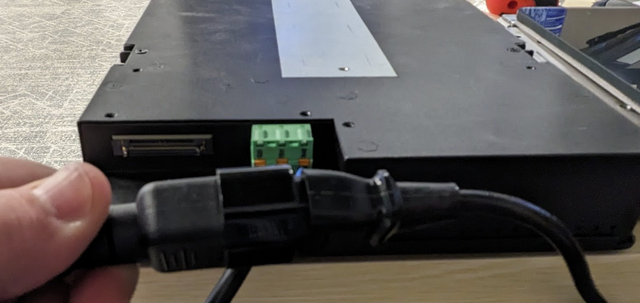

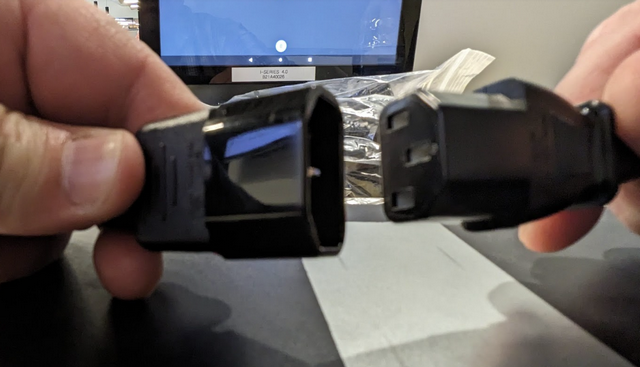

Подключите сетевой кабель C13 к соединению C14 на кабеле-адаптере.
- Подключите кабель C13 к включенному сетевому фильтру или включенному разъему.
-

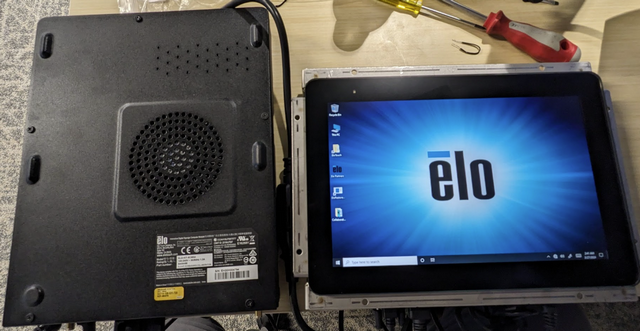

Убедитесь, что на мониторе появляется видеовыход и система начинает загрузку.
У ECMG4 нет внешнего выключателя питания. Для включения и выключения устройства используйте включенный разъем или сетевой фильтр с выключателем. Когда питание будет снова подано, ECMG4 автоматически начнет процедуру запуска.
Изменение настроек питания в BIOS
Чтобы обеспечить автоматическое включение ECMG4, когда подается переменное напряжение, измените настройку BIOS ниже.
- Введите BIOS системы, нажав DEL на подключенной клавиатуре во время загрузки.
-

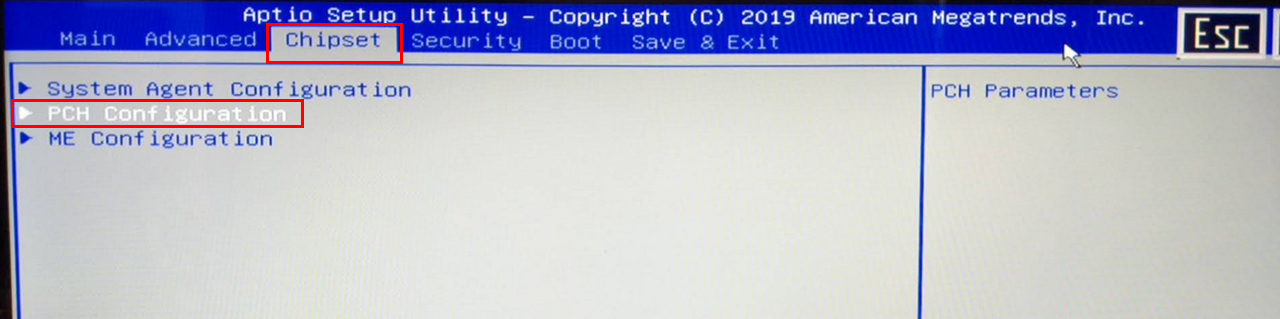

Перейдите в Chipset, затем Chipset PCH Configuration.
Chipset PCH Configuration" width="1280" height="319" /
-

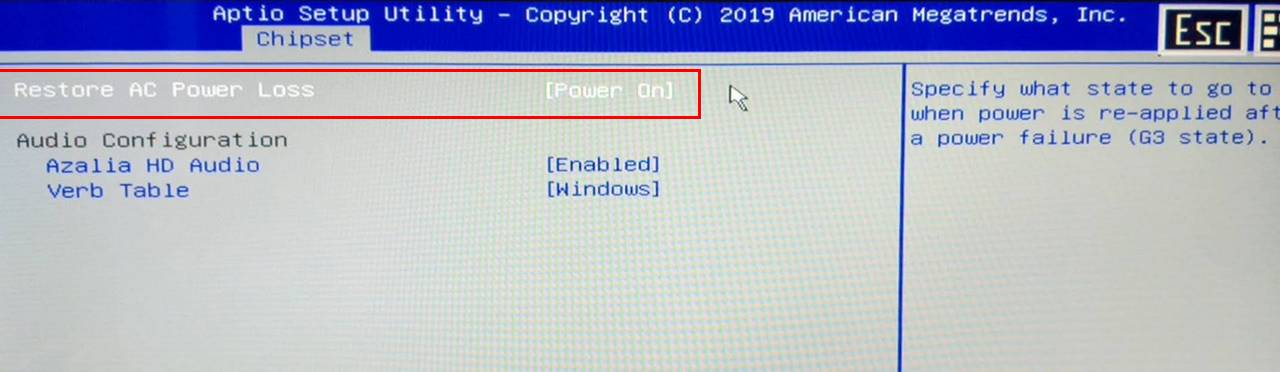

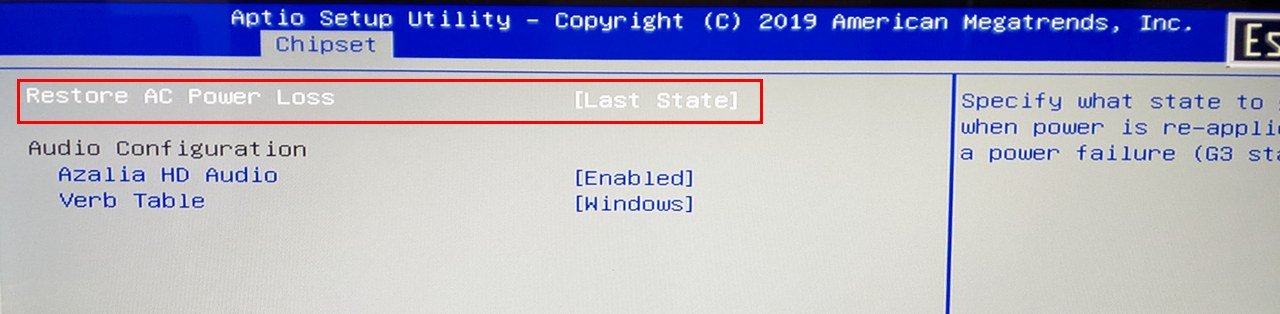

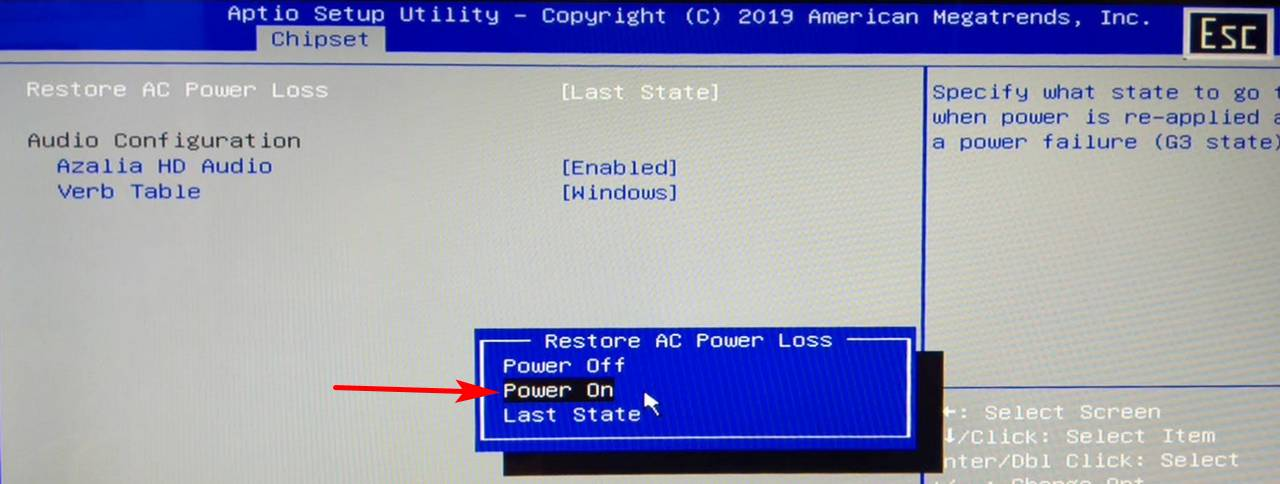

Найдите Восстановить питание при отключении. По умолчанию эта настройка установлена на Последнее состояние. Измените ее на Включить питание.
Обязательно: Установите Восстановить питание при отключении на Включить питание, чтобы ECMG4 автоматически запускался при подаче питания. - Сохраните изменения и выйдите из BIOS. Теперь ECMG4 должен автоматически включаться при подаче переменного напряжения.
