В этой статье объясняется, как установить звуковую панель Elo?

Ниже приведены шаги для установки комплекта звуковой панели Elo Edge Connect

Усовершенствуйте свой звук, добавив звуковую панель Elo Edge Connect к различным сенсорным экранам Elo. С минималистичным дизайном и простой установкой, звуковая панель идеально вписывается в любой порт Edge Connect. Начните предоставлять своим клиентам захватывающий аудиоп ervaring с простым и компактным решением.

Номер детали:

• Черный - E894719
• Белый - E133780

Совместимые устройства Elo:

• I-Серия для Android (2.0, 3.0, 4.0)
• I-Серия для Windows (2.0)
• EloPOS
• Сенсорные мониторы - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Сенсорные экраны для рекламы - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Шаги:

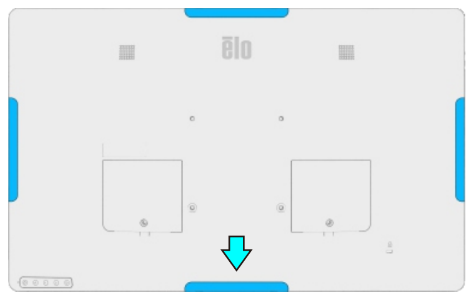

1. Выберите место на вашем устройстве Elo, предназначенное для установки комплекта звуковой панели. Elo рекомендует использовать нижнюю позицию, независимо от вертикальной или горизонтальной ориентации.

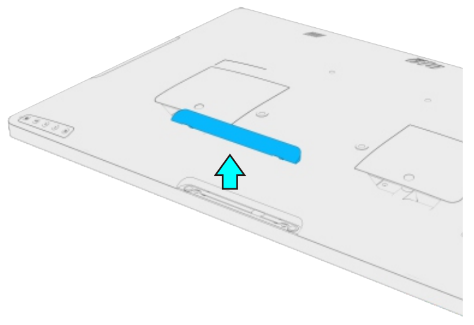

2. Аккуратно снимите крышку порта периферийного устройства с устройства Elo.

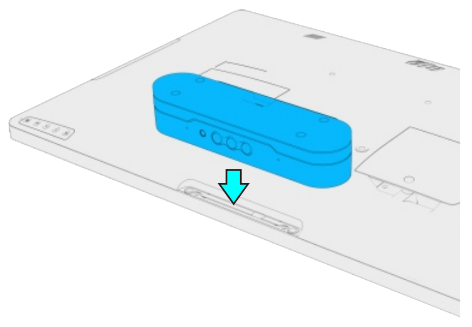

3. Осторожно вставьте комплект звуковой панели в периферийный отсек, обеспечив правильное выравнивание для надежного соединения.

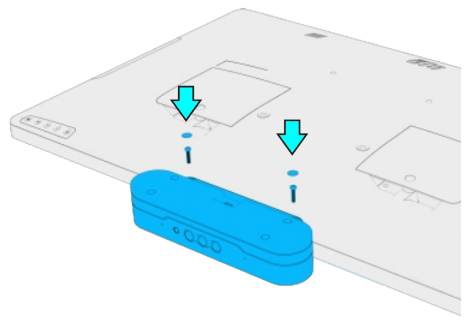

4. Используйте два предоставленных винта с плоской головкой для установки и при желании закройте винты с помощью включенных клеевых покрытий.

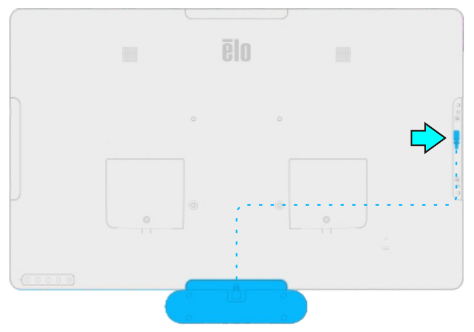

5. В случаях, когда комплект звуковой панели подключен к устройству Elo, не поддерживающему 1.2A на своем Edge Connect, рекомендуется использовать предоставленный в комплекте Micro USB кабель. Этот кабель должен быть использован для подключения заднего Micro USB порта динамиков к дополнительному Edge Connect порту для оптимального звука и функциональности.

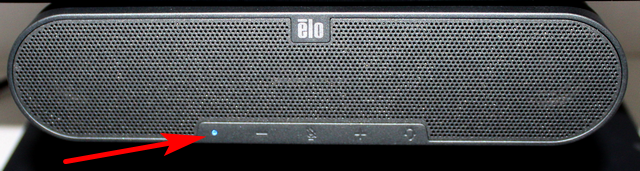

6. Включите систему. Синий индикатор LED на звуковой панели должен загореться, что указывает на успешное включение. Если индикатор LED красный, возможно, была нажата кнопка отключения микрофона - нажмите кнопку отключения звука, чтобы включить звук и LED должен вернуться к синему.

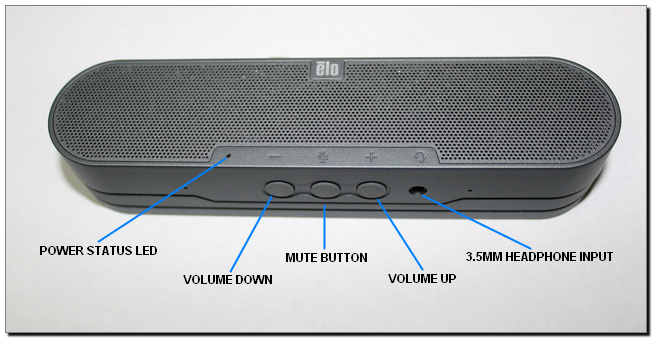

7. Описание элементов управления на звуковой панели.



Поиск и устранение неисправностей:

Нет питания

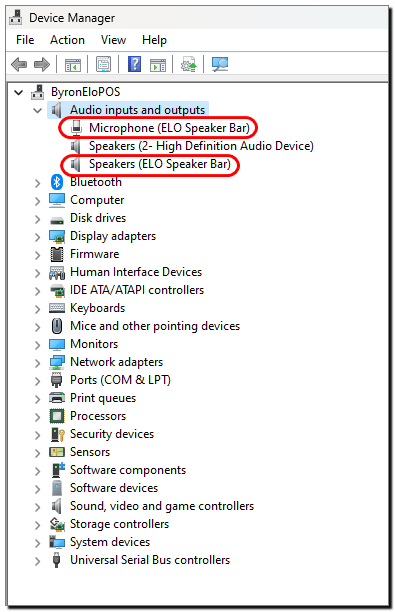

В случае, если звуковая панель испытывает проблемы с питанием, перейдите в Диспетчер устройств Windows. Подтвердите ее наличие в разделе "Аудиовходы и аудиовыходы".



Если звуковая панель не отображается в Диспетчере устройств, проверьте надежность подключения Micro USB кабеля и убедитесь, что оба винта затянуты для надежного крепления звуковой панели к устройству.

Рекомендуется подключить дополнительный Micro USB кабель от USB порта, расположенного на задней части звуковой панели, к альтернативному Edge Connect порту устройства для целей устранения неполадок.

Нет звука

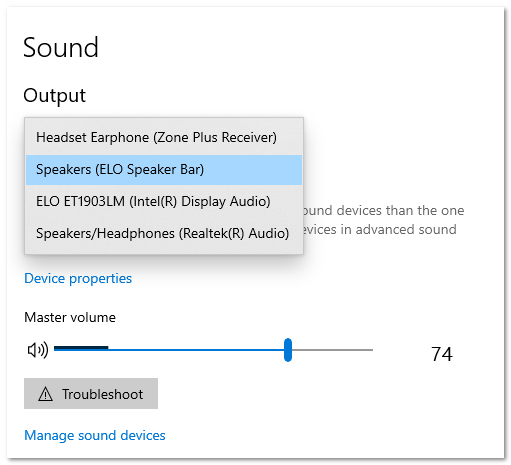

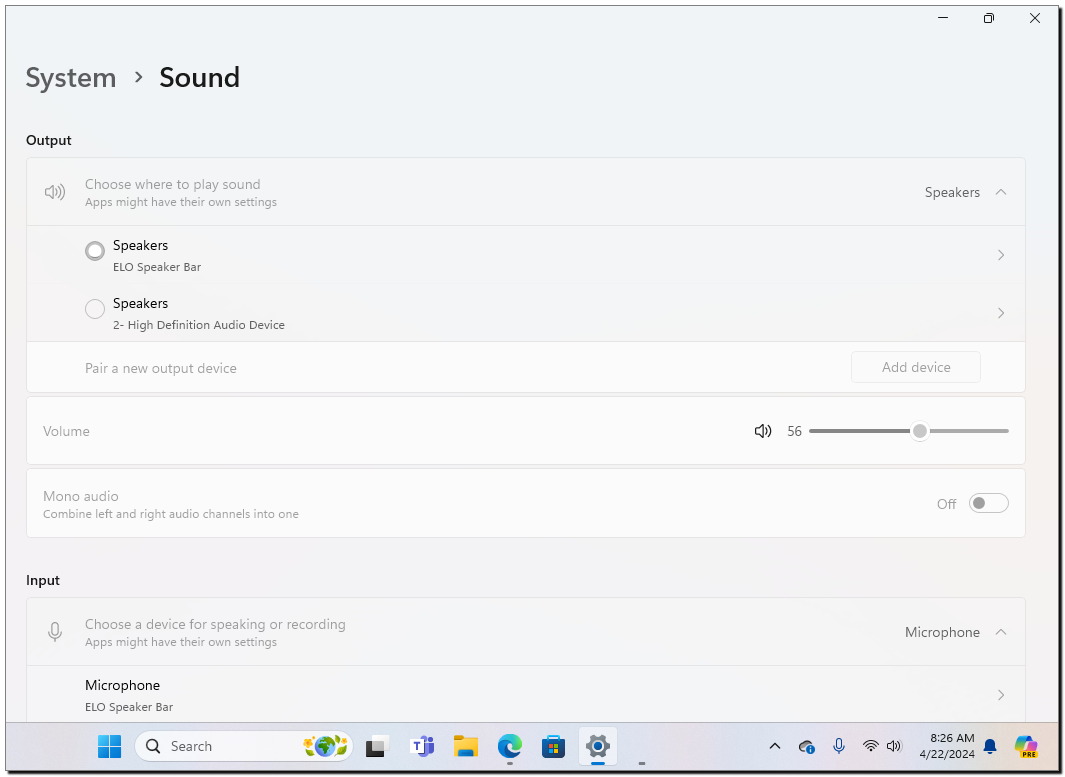

a. Если звуковая панель не выдает звука, перейдите к настройкам звука компьютера и убедитесь, что звуковая панель ELO была назначена в качестве устройства вывода звука. Ниже приведены некоторые иллюстративные примеры, которые предоставляют пользователям ожидаемый вид настроек звука Windows.




b. Рекомендуется подключить дополнительный Micro USB кабель от USB порта, расположенного на задней части звуковой панели, к альтернативному Edge Connect порту устройства для целей устранения неполадок.

c. Убедитесь, что устройство указано как совместимое устройство Elo в разделе Совместимые устройства Elo в начале этой статьи.

Кнопка отключения звука не отключает звук
Обратите внимание, что кнопка отключения звука на звуковой панели предназначена исключительно для отключения входа микрофона, а не звука самой звуковой панели. Активация функции отключения звука происходит при одном нажатии кнопки, что сопровождается свечением красного индикатора LED, указывающего на то, что микрофоны отключены. Чтобы восстановить звук микрофона, достаточно еще одного нажатия кнопки отключения звука.
