В этой статье приведен чертеж для номера детали Elo: E323425, комплект рамки для монтажа спереди на 15 дюймов.

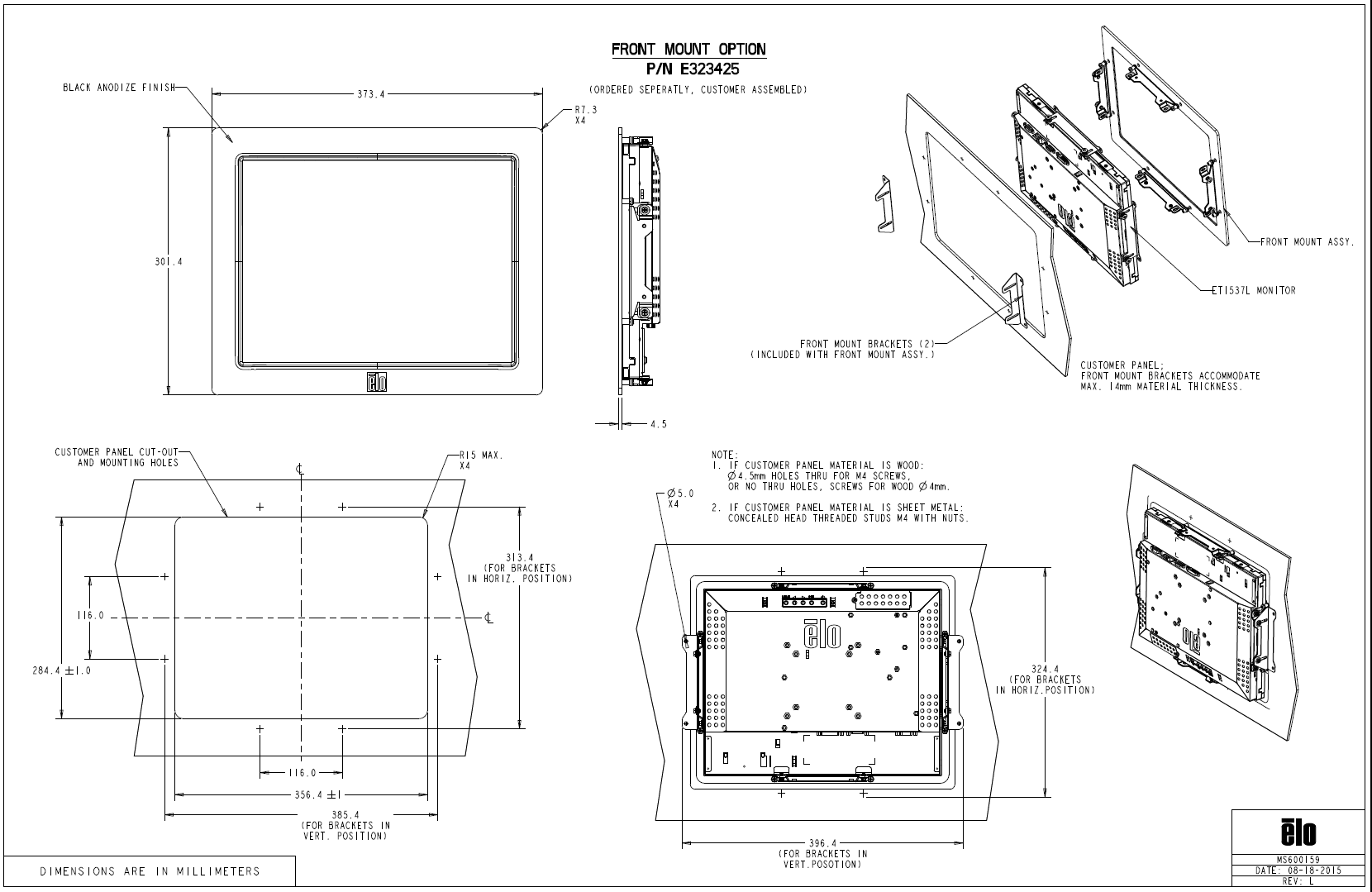

Смотрите чертеж ниже для E323425, комплект рамки для монтажа спереди на 15 дюймов (также .pdf прикреплен к этой статье).

Вот характеристики и размеры, показанные на чертеже опции фронтального монтажа Elo (P/N E323425). Все размеры в миллиметрах.

ОБЩИЕ СВЕДЕНИЯ
Деталь: Опция фронтального монтажа
Номер детали: E323425
Отделка: Черный анодированный
Сборка: Заказано отдельно, собирается клиентом
Совместимые 15-дюймовые мониторы с открытой рамкой, т.е.: ET1537L
Максимальная толщина панели клиента: 14 мм
Радиус угла: R7.3 мм (x4 внешних угла)
Радиус внутреннего выреза угла: R15 мм макс (x4)

ВИД СПЕРЕДИ (ВНЕШНИЙ РАЗМЕР РАМКИ)
Общая ширина: 373.4 мм
Общая высота: 301.4 мм

БОКОВОЙ ВИД (ГЛУБИНА)
Общая глубина: 4.5 мм

ВЫРЕЗ ПАНЕЛИ КЛИЕНТА
Ширина выреза: 356.4 ±1.0 мм
Высота выреза: 284.4 ±1.0 мм
Горизонтальное расстояние от центра до края: 116.0 мм (с каждой стороны от центральной линии)
Вертикальное расстояние от центра до края: 116.0 мм (с каждой стороны от центральной линии)

РАСПОЛОЖЕНИЕ КРЕПЛЕНИЙ
Горизонтальное расстояние между кронштейнами: 313.4 мм (для кронштейнов в горизонтальном положении)
Вертикальное расстояние между кронштейнами: 324.4 мм (для кронштейнов в горизонтальном положении)

ОБЩИЙ ОБЪЕМ КРЕПЛЕНИЯ
Ширина с вертикальными кронштейнами: 396.4 мм
Высота с вертикальными кронштейнами: 385.4 мм

ОТВЕРСТИЯ ДЛЯ КРЕПЛЕНИЯ
Диаметр отверстия: Ø5.0 мм (x4)

ЗАМЕТКИ ПО КРЕПЕЖУ
Если материал панели сделан из дерева:
– Ø4.5 мм сквозные отверстия для винтов M4, или без сквозных отверстий и использовать винты для дерева Ø4 мм

Если материал панели из листового металла:
– Используйте скрытые резьбовые шпильки M4 с гайками

КРОНШТЕЙНЫ
Количество: 2
Включены в сборку для фронтального монтажа
Ориентация кронштейнов: Горизонтальная или вертикальная (размеры предоставлены для обоих)

Этот чертеж определяет вырез панели, шаблон отверстий для крепления, общий размер рамки, объем кронштейнов и требования к крепежу для установки монитора Elo с открытой рамкой на 15 дюймов, такого как ET1537L, с использованием комплекта рамки для фронтального монтажа E323425.
