MagTek MSR JPOS Sürücüsünün Kurulumu

Bu makale, Elo — Şimdi Zebra Technologies sistemlerinin bir parçası olan — MagTek Manyetik Şerit Okuyucu (MSR) JavaPOS (JPOS) sürücüsünü kurmak, yapılandırmak ve test etmek için adım adım prosedürü sağlamaktadır.

Gerekli Araçlar

• Windows 7 veya daha yeni bir bilgisayar sistemi.
• PID 002 veya 011 ile HID Modunda çalışan bir MagTek MSR (bunlar HID Modu için varsayılan PID'lerdir).
• Okuyucu modunu değiştirmek ve PID'yi doğrulamak için gereken MagTek USB MSR uygulaması (gerekirse okuyucu modunu değiştirmek için bu aracı kullanın).
• USB HID Kaydırma Okuyucuları için MagTek JPOS Sürücü Paketi.

Kurulum Prosedürü

1. JPOS Sürücü Paketini USB HID Kaydırma Okuyucuları için yerel sürücünüze indirin ve çıkarın.
2. Çıkarılan 99510116-116.zip kurulum dosyasına çift tıklayın, kurulum sihirbazını başlatın.

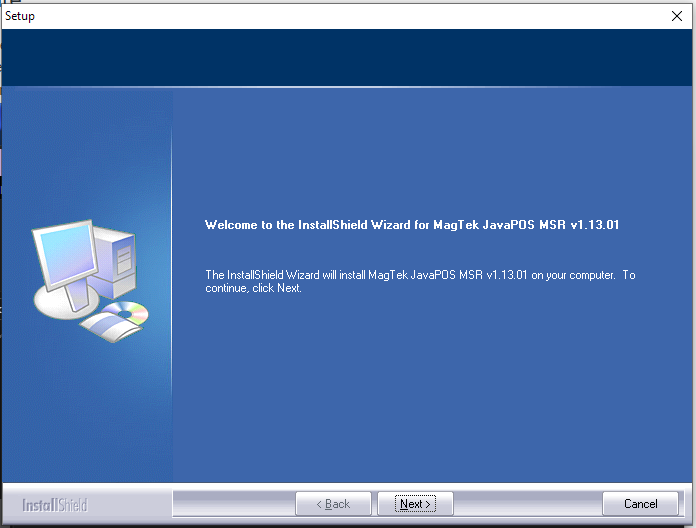

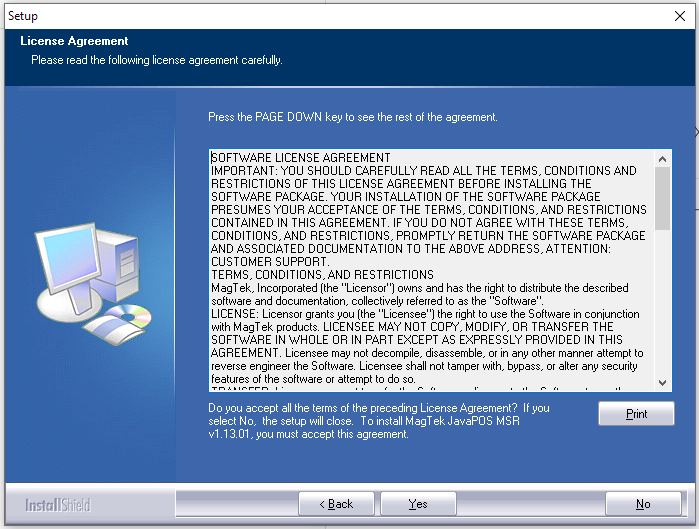

3. Başlangıç hoş geldiniz ve lisans sözleşmesi ekranlarından geçmek için İleri butonuna tıklayın.

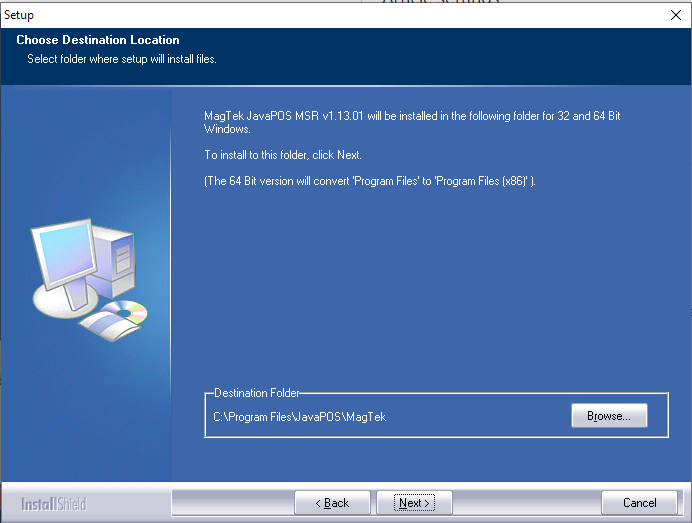

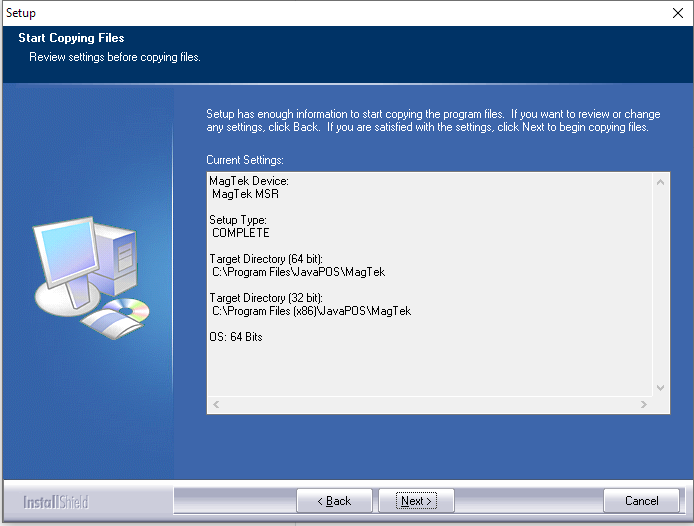

4. Varsayılan hedef klasör konumunu onaylayın. Standart kurulum yolları:

   • x86 platformları için: C:\Program Files\OPOS\MagTek
   • x64 platformları için: C:\Program Files (x86)\OPOS\MagTek




5. Kurulum türünü seçin. MagTek OPOS MSR için gerekli tüm bileşenleri yüklemek için Tam seçeneğini seçin ve ardından İleri butonuna tıklayın.

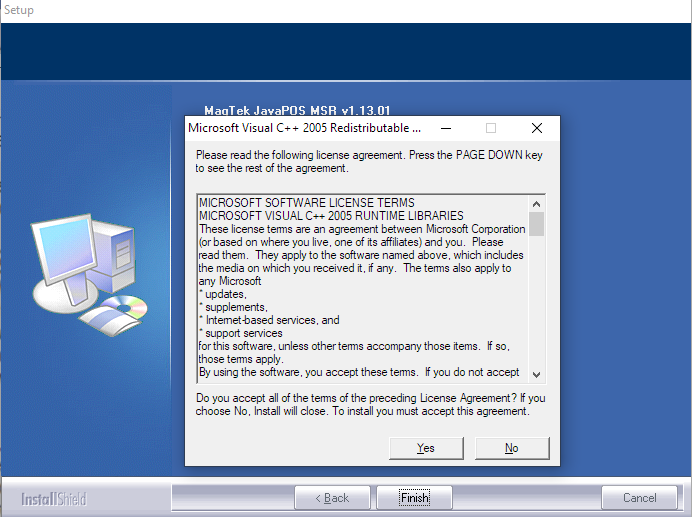

6. Gerekirse, yükleme sürecinde gerekli Microsoft Visual C++ Runtime Kütüphanelerinin kurulmasına izin vermek için Evet butonuna tıklayın.

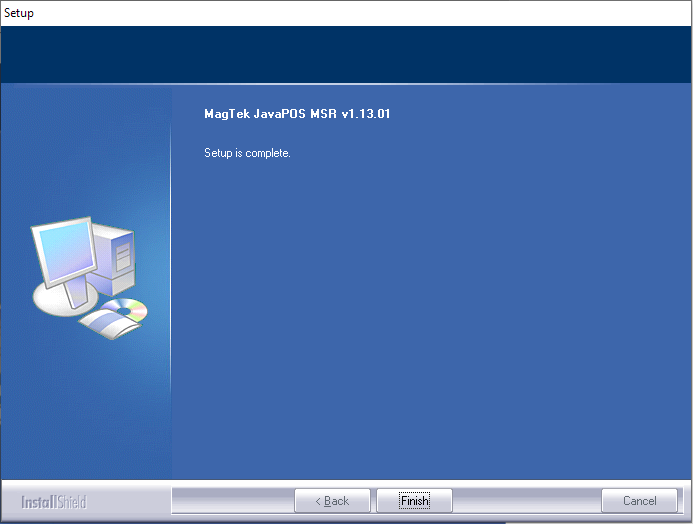

7. Sürücü kurulumunu tamamlamak için Bitir butonuna tıklayın.

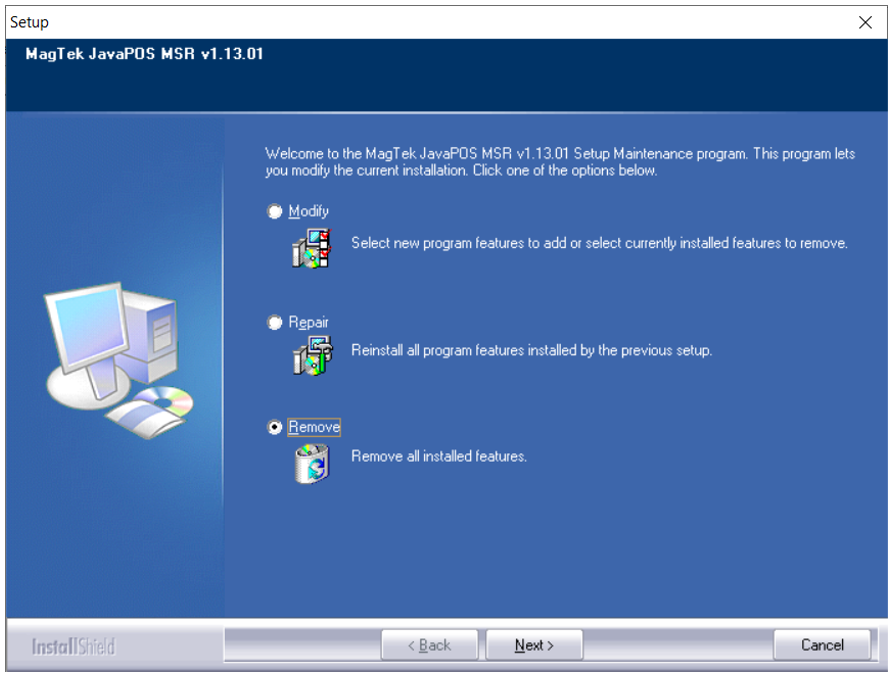

Bakım Notu: Gelecekte herhangi bir zamanda sürücü yükleyici çalıştırılabilir, OPOS sürücüsünü sistemden değiştirmek, onarmak veya tamamen kaldırmak için kullanılabilir.

OPOS Kurulumunu Test Etme

MagTek UPOS 1.13 JavaPOS MSR Utility uygulaması, jpos.xml dosyası aracılığıyla tanımlanan önceden kaydedilmiş Mantıksal Cihaz İsimleri (LDN) temelinde cihazda bir JavaPOS Sağlık Kontrolü testi gerçekleştirir.

1. Hedef kurulum dizinindeki service alt klasörüne gidin (örneğin, C:\Program Files (x86)\JavaPOS\MagTek\service).
2. MagTek JavaPOS MSR Utility Check Health uygulamasını başlatmak için MSRUtility.bat dosyasına çift tıklayın.

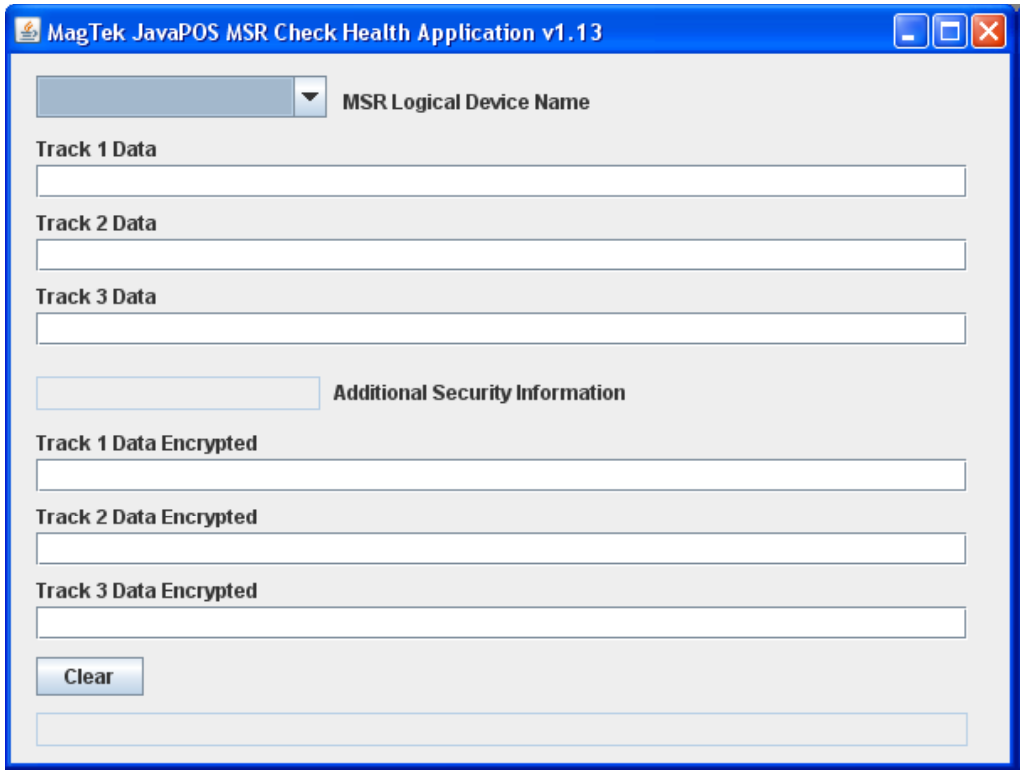

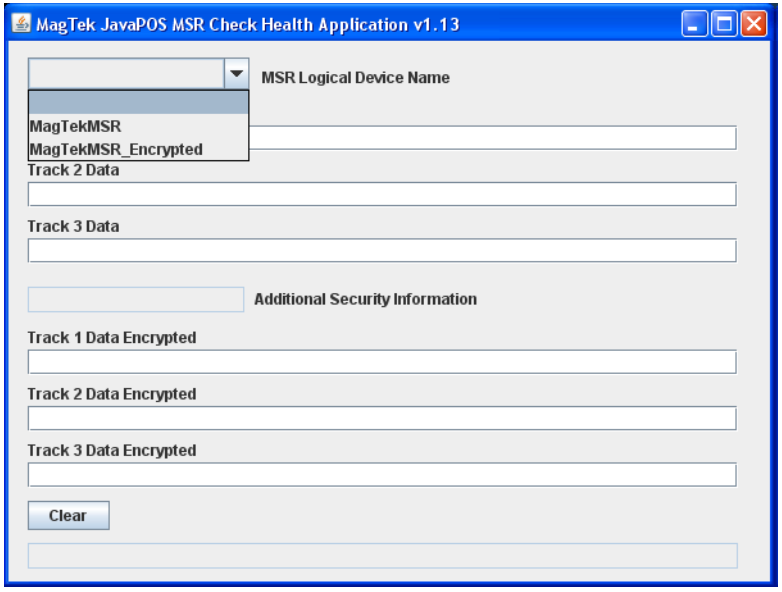

3. Uygulama penceresinde, USB ile bağlantılı cihazınızın MSR Mantıksal Cihaz Adını (LDN) seçmek için açılır kutuyu kullanın. Önceden kaydedilmiş LDN'ler şunlardır:

   • MagTekMSR (şifrelenmemiş okuyucuya karşılık gelir)
   • MagTekMSR_Encrypted (şifreli okuyucuya karşılık gelir)



4. Okuyucuyu etkinleştirmek için yardımcı programda Aç, Sahiplen ve Aygıt Etkin fonksiyonlarına tıklayın.
5. Bir kart kaydırın. Kullanım alanları (Track 1 Verisi, Track 2 Verisi ve Track 3 Verisi) okuyucu türüne bağlı olarak doldurulacaktır.

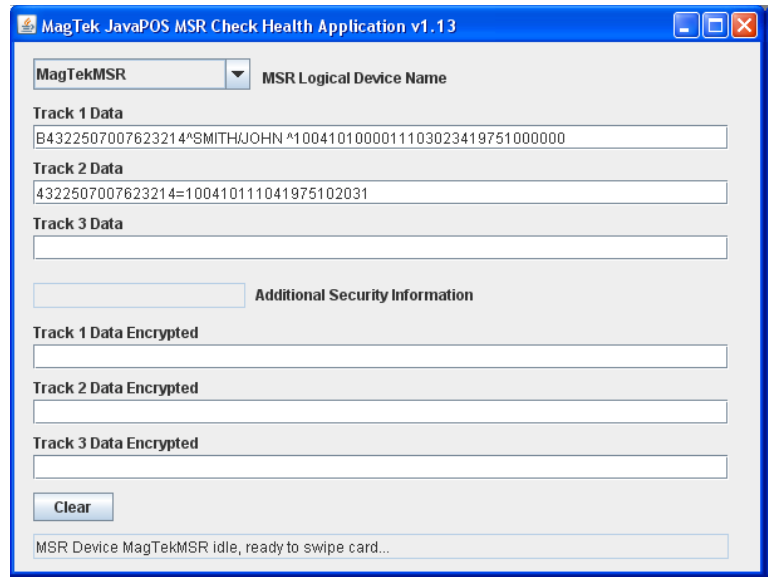

Örnek 1: Şifrelenmemiş Okuyucu

Şifrelenmemiş bir okuyucu ile MagTekMSR LDN kullanıldığında, uygun şifrelenmemiş veri alanları, bir kart kaydırıldığında açık metin bilgileriyle doldurulur.

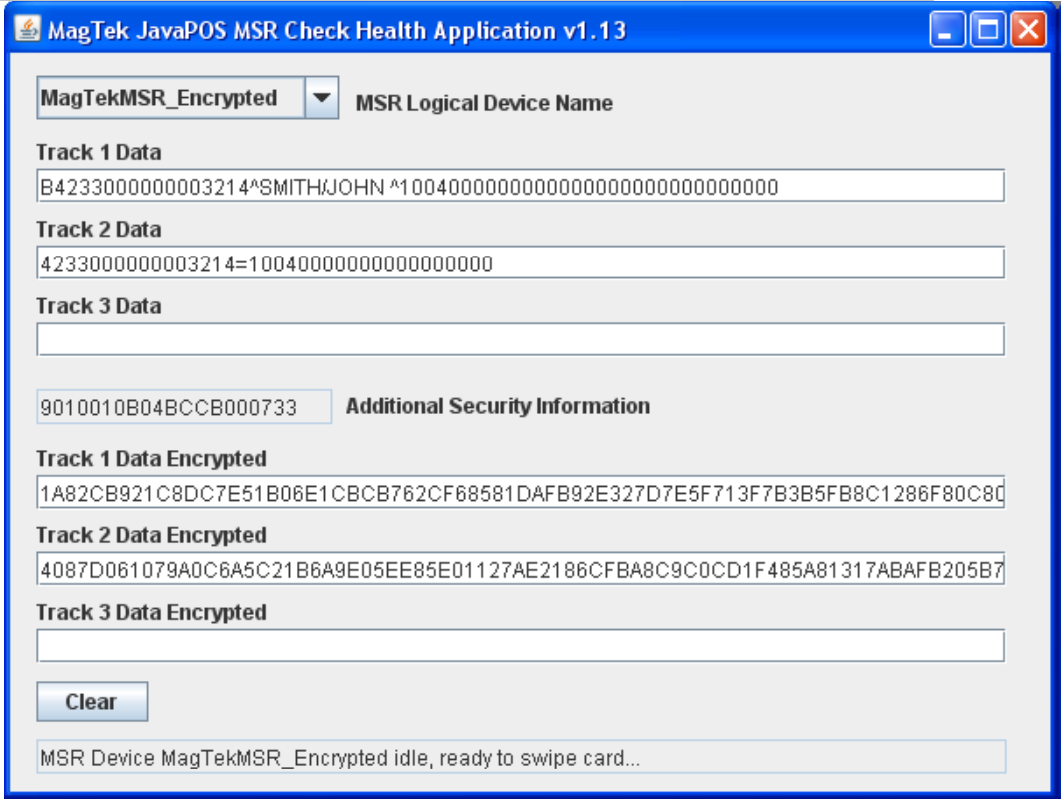

Örnek 2: Şifreli Okuyucu

Şifreli bir okuyucu ile MagTekMSR_Encrypted LDN kullanıldığında, uygun veri alanları maskelenmiş metin verileri ve şifreli yük bloklarıyla doldurulur, ayrıca çözme için gereken Ek Güvenlik Bilgisi de eklenir.

MagTek Örnek Uygulamasını Kullanma

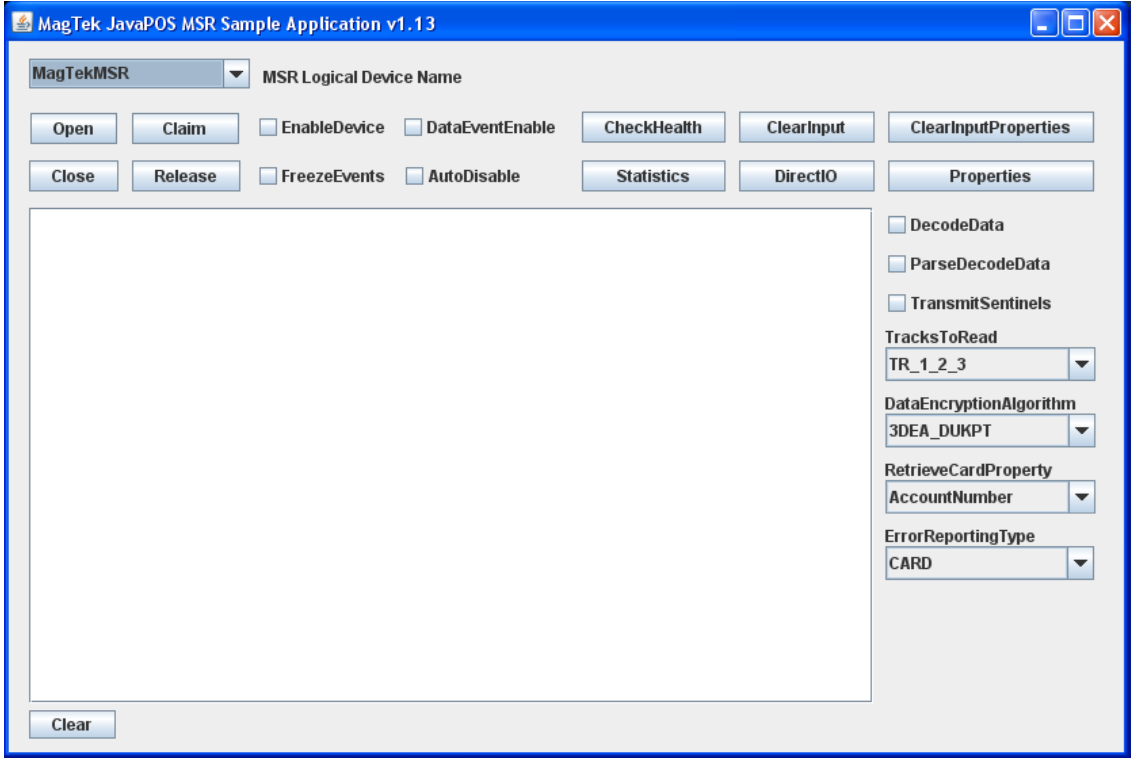

MagTek UPOS 1.13 JavaPOS MSR Örnek uygulaması, hem şifrelenmemiş hem de şifreli okuyucular için UPOS Özelliklerini, Yöntemlerini ve Olaylarını göstermektedir.

1. Kurulum dizinindeki Sample alt klasörüne gidin (örneğin, C:\Program Files (x86)\JavaPOS\MagTek\service\Sample).
2. Örnek uygulamayı başlatmak için MSRSample.bat dosyasına çift tıklayın.
3. JavaPOS işlemlerini test etmeye başlamak için açılır kutudan MSR Mantıksal Cihaz Adınızı seçin.


Parametre Açıklamaları

• MSR Mantıksal Cihaz Adı [Açılır kutu]: jpos.xml dosyası aracılığıyla örneklenebilen JavaPOS kayıtlı LDN'leri içerir.
• JavaPOS Açık metod [Buton]: İlgili JavaPOS cihaz nesnesini örneklemek için seçilen LDN'yi bir dize parametresi olarak geçirir.
• JavaPOS Sahiplen metod [Buton]: Örneklenen MSR cihaz nesnesini özel uygulama kullanımı için sahiplenir.
• JavaPOS Aygıt Etkin özelliği [Onay kutusu]: Sahiplenmiş MSR cihaz nesnesini etkinleştirir veya devre dışı bırakır.
• JavaPOS Veri Olayları Etkin özelliği [Onay kutusu]: Kuyruktaki okunan veriler için Servis Nesnesinden gönderilecek Veri Olaylarını etkinleştirir veya devre dışı bırakır. UPOS standartlarına göre, bu her olay tetiklendiğinde otomatik olarak false olarak ayarlanır; uygulama, bir sonraki kaydırmayı almak için tekrar etkinleştirilmelidir.
• JavaPOS Sağlık Kontrolü metod [Buton]: Dahili sağlık kontrolünü başlatır ve sonucu çıktı penceresinde gösterir.
• JavaPOS Girişi Temizle metod [Buton]: Servis Nesnesindeki kuyruktaki MSR okuma verilerini temizler.
• JavaPOS Girişi Özelliklerini Temizle metod [Buton]: En son okunan verilere göre doldurulan tüm özellikleri temizler.
• Özellikler [Buton]: Çıktı penceresinde tüm ortak ve cihaz spesifik MSR özelliklerini gösterir.
• JavaPOS Veriyi Çözme özelliği [Onay kutusu]: MSR spesifik DecodeData özelliğini etkinleştirir veya devre dışı bırakır.
• JavaPOS Veriyi Ayrıştır özelliği [Onay kutusu]: MSR spesifik ParseDecodeData özelliğini etkinleştirir veya devre dışı bırakır.
• JavaPOS Gönderimleri İlet özelliği [Onay kutusu]: MSR spesifik TransmitSentinels özelliğini etkinleştirir veya devre dışı bırakır.
• Okunacak Parçalar [Açılır kutu]: Okunacak parçalar için JavaPOS MSR seçeneklerini tanımlar.
• Veri Şifreleme Algoritması [Açılır kutu]: Desteklenen şifreleme algoritmalarını içerir (sadece şifreli cihazlar için geçerlidir).
• Kart Özelliğini Al [Açılır kutu]: Son kaydırılan kartın ayrıştırılmış verilerine karşılık gelen MSR spesifik özelliklerini içerir.
• Hata Raporlama Türü [Açılır kutu]: Hata raporlamanın Kart tabanlı mı yoksa Parça tabanlı mı olduğunu belirtir.
• JavaPOS DirectIO metod [Buton]: DirectIO Metod örneğini başlatır.
• JavaPOS İstatistikler metod [Buton]: JavaPOS İstatistikleri XML dizesini bir diyalog kutusunda alır ve gösterir.
• JavaPOS Otomatik Devre Dışı Bırakma özelliği [Onay kutusu]: Olay odaklı giriş kontrolü için kullanılan Otomatik Devre Dışı Bırakma Özelliğini değiştirir.
• JavaPOS Olayları Dondurma özelliği [Onay kutusu]: Uygulamanın olayları ne zaman alacağına kontrol etmek için Olayları Dondurma Özelliğini değiştirir.
• JavaPOS Serbest bırak (ReleaseDevice) metod [Buton]: Cihaz nesnesini özel kullanımda serbest bırakır.
• JavaPOS Kapat
