Bu makale, MSR'yi Elo 1523L Masaüstü Monitörüne monte etmek için adımları sağlar.
Aşağıdaki adımları, MSR'yi Elo 1523L veya 1723L monitörüne yüklemek için lütfen referans alın. Ayrıca, Kutuda bulunan Parça #E628912: ELO-MSR-1523L 1723L-BL-R ile birlikte verilen Hızlı Kurulum Kılavuzu (QIG) daha fazla referans olarak sağlanmaktadır.
Adımlar
-
Monitörü, ekranı korumak için temiz, yumuşak ve pürüzsüz bir yüzeye yüzü aşağı gelecek şekilde yerleştirin.
-
Monitörden periferik kapağı çıkartın.
-
MSR'den (Manyetik Şerit Okuyucu) 5-pin bağlantıyı, monitördeki karşılık gelen 5-pin dişi konektöre bağlayın.
-
İki Philips montaj vidalarını belirtilen deliklerle hizalayın ve bir tornavida kullanarak güvence altına alın.
-
Aksamı tamamlamak için vidaların üzerine mylar vida kapaklarını uygulayın.
-
Son olarak, monitörden USB kablosunu bilgisayardaki mevcut bir USB portuna bağlayın.
Bu noktada, MSR tamamen çalışır durumda olmalıdır.

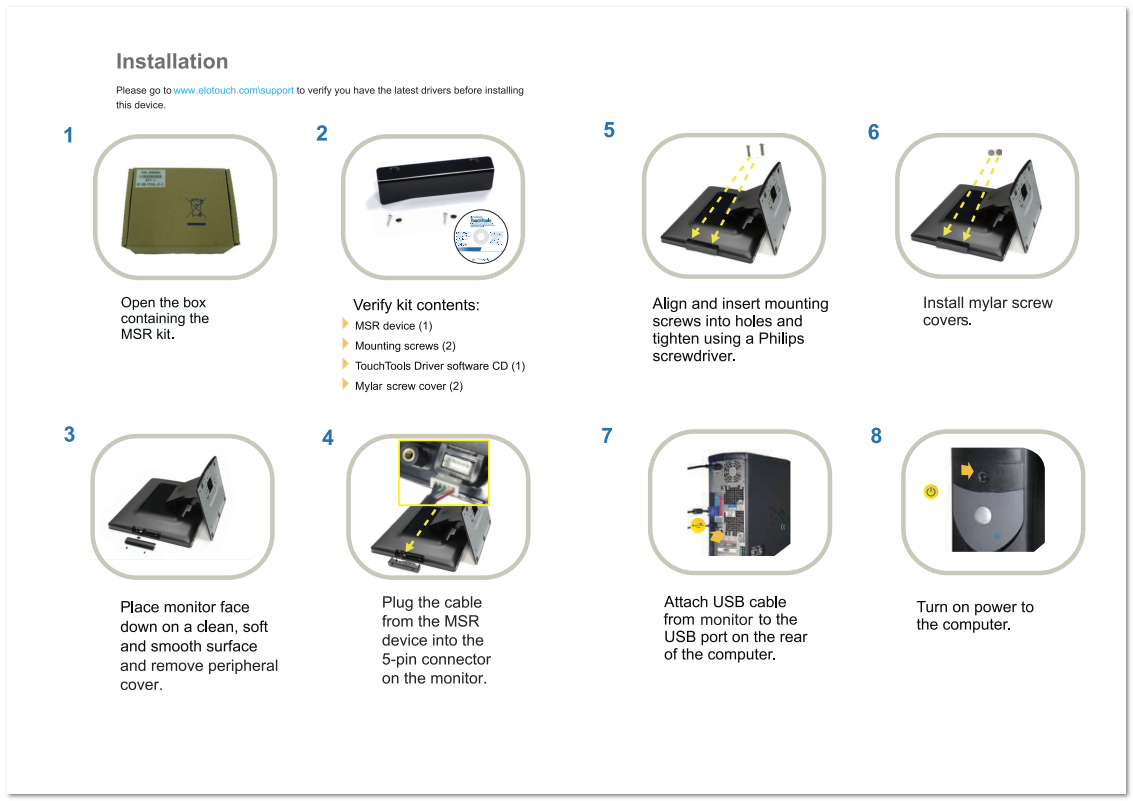

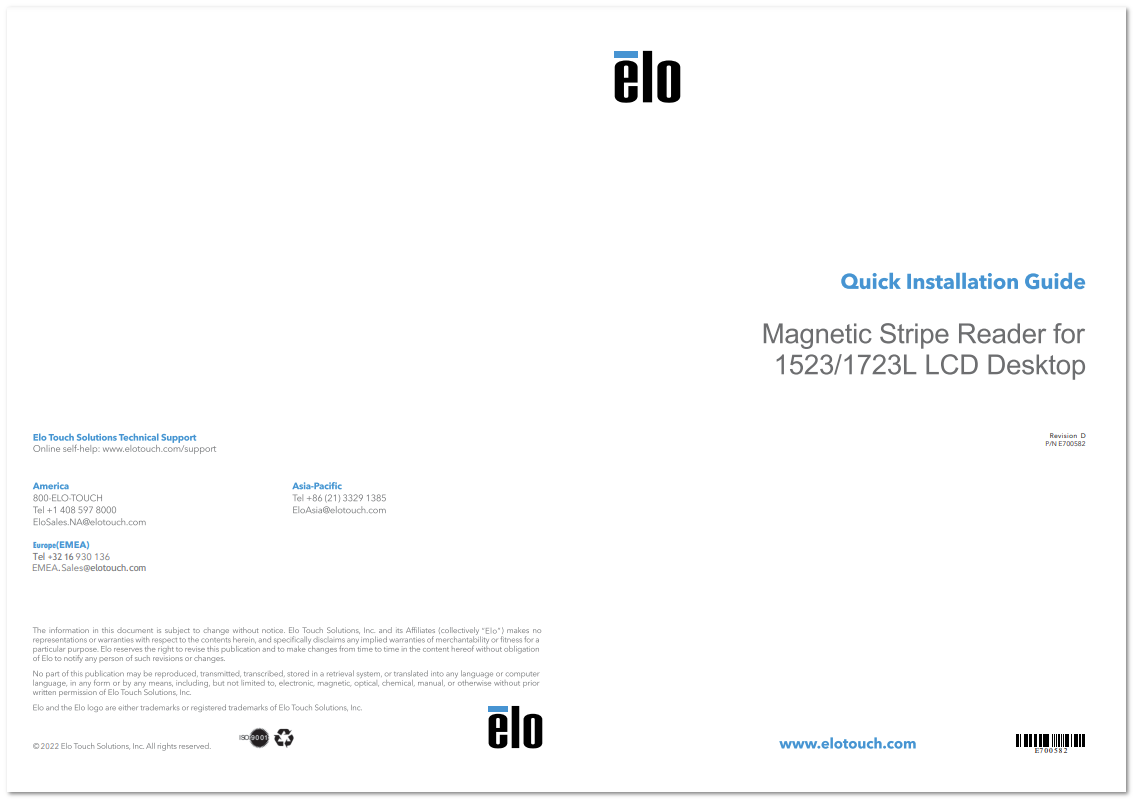

Hızlı Kurulum Kılavuzu
