Bu makale Magtek MSR'yi yapılandırmak için adımları sağlamaktadır

MagTek MSR'ler ve MagTek'in USB Kaydırma ve Takma Okuyucu aracı için programlama bilgileri ve yardımcı programlar. Bu yardımcı program, kullanıcının USB HID ve klavye emülasyonu (Şifreli ve Şifresiz) MSR'ler için cihazın yapılandırmasını değiştiren komutlar göndermesine olanak tanır. Aşağıdaki bilgiler, bu bilgi makalesine ekli bir .pdf dosyasında da bulunmaktadır.

Gerekli Araçlar

• MagTek MSR
• Windows 7 veya üzeri bilgisayar
• MagTek USB Kaydırma & Takma Okuyucu – PN99510026
  • Bu yardımcı program Şifreli MSR'ler ve Şifresiz MSR'ler için çalışacaktır:
  • Yukarıdaki MagTek yardımcı programı ayrıca AIO çevre birimi sürücü paketlerinde ve AIO'nun çevre birimi klasöründe de bulunabilir.

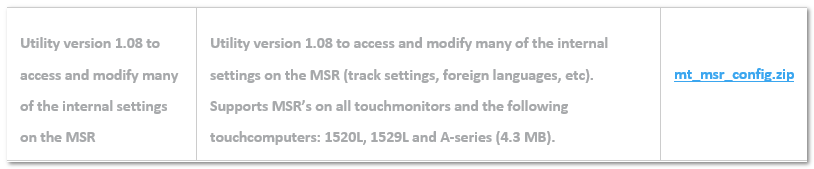

• Ayrıca, Elo İndirme sayfasında listelenmiş MSR yapılandırma yardımcı programı sürüm 1.08 mevcuttur, ancak yalnızca Şifresiz MSR'leri destekleyecektir:

MSR Bilgileri
Şifreli Olmayan MSR'ler (Monitör MSR'ler)

• Elo PN'ler: E500356, E177037, + daha fazlası.
• ‘MagTek PN'ler: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

Şifreli MSR'ler (X Serisi, E Serisi, I Serisi, PayPoint, Elo POS)

• Elo PN'ler: E001002, E122229
• PN'ler: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (SureSwipe Fabrika Varsayılanları ile): 0801/0011
• VID/PID HID (SureSwipe Devre Dışı): 0801/0002
• VID/PID KB: 0801/0001

Prosedür

1. USB Kaydırma & Takma okuyucu uygulamasını PN99510026. indirin ve kurun. Bu, masaüstünüzde 'MagTek USB MSR' adıyla bir simge oluşturacaktır.

2. Çift tıklayın MagTek USB MSR simgesi üzerinde uygulamayı başlatmak için.

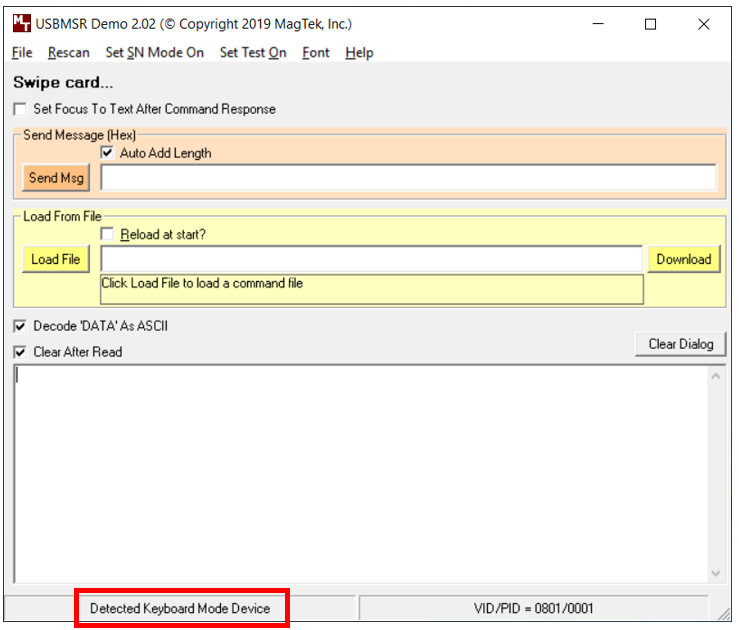

3. Uygulama açılacak ve bağlı bir MSR'yi ya Klavye modu ya da HID olarak tanımlayacaktır. Aşağıdaki ekran görüntüsü Klavye Modu Cihazı tespit edildi'ni göstermektedir:


4. “Gönder Msg” kısmına komutları manuel olarak girerek gönderebilirsiniz. Ayrıca bir MagTek tarafından sağlanan ya da kullanıcı tarafından oluşturulan metin dosyasını “Dosya Yükle” seçerek indirebilirsiniz.

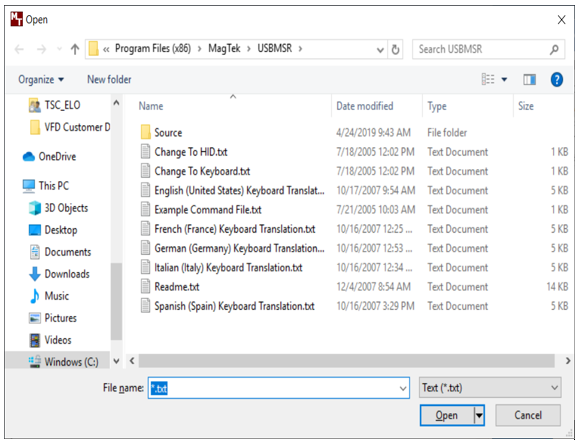

5. MagTek tarafından sağlanan metin dosyaları aşağıda listelenmiştir:

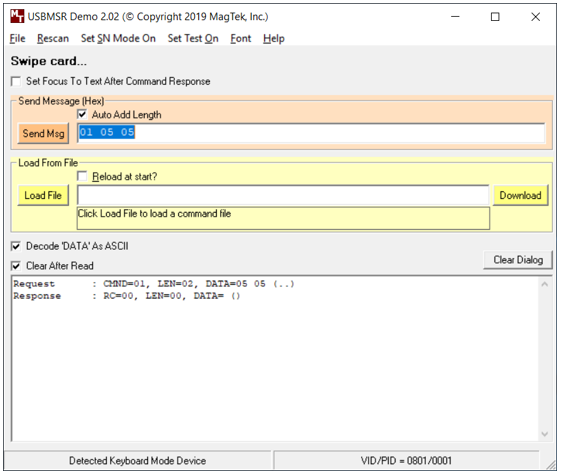

6. Komut göndermek için “Gönder Msg” satırına yazmanız ve Uzunluğu Otomatik Olarak Ekle’yi seçmeniz ve gönder tıklamanız gerekecektir. Bu örnekte, yalnızca Takip 1 ve Takip 2'yi okumak için bir komut gönderilmektedir:



7. Herhangi bir komut gönderdikten sonra, cihazın gücünü döngüye almak ve değişiklikleri kaydetmek için 02 göndermelisiniz. Cihaz, 02 gönderildikten sonra yardımcı program tarafından yeniden tespit edilecektir.

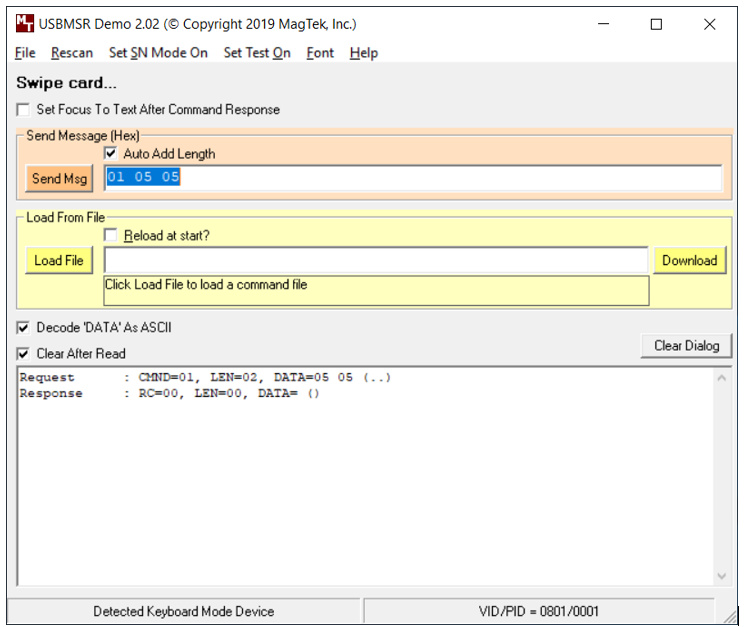

8. Değişikliklerinizin gerçekleşip gerçekleşmediğini doğrulamak için bir sorgu komutu gönderebilirsiniz.  Şifreli bir MSR'de hangi takip verilerinin ayarlandığını görmek için 0500 gönderin. Aşağıdaki örnekte, Yanıt DATA=05 olarak gösterilmektedir, bu da yalnızca takip 1 ve 2'dir:



9. Aşağıda her MSR sürümü için yaygın komutlar bulunmaktadır. Tüm komutlar HEX formatında olmalıdır. Ek programlama gerektiriyorsanız, MagTek Teknik Referans Belgelerine başvurmanız gerekecektir.

Kullanım Kılavuzları ve ASCII tablo indirme bağlantıları aşağıda:

• HID: HID99875320-6.01.pdf
• Klavye Emülasyonu: KB99875321-10.01.pdf
• Şifreli: 99875475-10.01.pdf
• ASCII Tablosu: ASCII Table.txt

Yaygın Komutlar

Şifreli MSR

Seri Numarası Alma Komutu: 00 03

Güvenlik Seviyesi Alma: 15

KB/HID'ye Geçiş

• KB: 01 10 01
• HID: 01 10 00

MSR İzni Track SET Komutları (KB ve HID için aynı özellik ID'si):

• Tüm izler (varsayılan) 01 05 95
• Yalnızca İz 1: 01 05 01
• Yalnızca İz 2: 01 05 04
• İz 1 ve 2: 01 05 05

Tüm Sentinel'leri Kaldır: 01 14 03

Bireysel Başlangıç/Duraklama Sentinel'lerini Kaldırmak için:

• Yalnızca İz 1'den Başlangıç Sentinel'ini kaldırmak için: 01 24 00 gönderin, ardından 15 saniye bekleyin ve MSR'yi sıfırlamak için 02 gönderin.
• Yalnızca İz 2'den Başlangıç Sentinel'ini kaldırmak için: 01 25 00 gönderin, ardından 15 saniye bekleyin ve 02 gönderin.
• Tüm izlerden Son Sentinel'i kaldırmak için: 01 2B 00 gönderin, ardından 15 saniye bekleyin ve 02 gönderin.

Her izden sonra CR (varsayılan tüm Verilerden sonra CR): 01 21 8D

CR'yi Kaldır: 01 22 00

Polling Hızı (varsayılan 1 milisaniye): 10 Milisaniye 01 02 0A

MSR'yi fabrika varsayılanlarına sıfırlamak için: Dynamag Default Levels 2.txt

Şifrelenmemiş MSR (KB/HID)

Seri Numarası Alma Komutu: 00 01

KB/HID'ye Geçiş

• KB: 01 10 01
• HID: 01 10 00

MSR İzni Track SET Komutları

HID MSR İzni Track SET Komutları:

• Yalnızca İz 1 Verisi: 01 04 01
• Yalnızca İz 2 Verisi: 01 04 04
• Yalnızca İz 1 ve 2: 01 04 05
• İz 1, 2 ve 3: 01 04 95

KB MSR İzni Track SET Komutları:

• Yalnızca İz 1 Verisi: 01 03 01
• Yalnızca İz 2 Verisi: 01 03 04
• Yalnızca İz 1 ve 2: 01 03 05
• İz 1, 2 ve 3: 01 03 95

Tüm Sentinel'leri Kaldır: 01 04 00

Bireysel Başlangıç/Duraklama Sentinel'lerini Kaldırmak için (sadece KB Modu):

• İz 1 Başlangıç Sentinel'ini Kaldır (Varsayılan “%”): 01 14 00
• İz 2 Başlangıç Sentinel'ini Kaldır (Varsayılan “;”): 01 15 00

Son Sentinel'i Kaldır (Varsayılan “?”): 01 16 00

Her izden sonra CR (varsayılan tüm Verilerden sonra CR): 01 05 8D

CR'yi Kaldır: 01 05 00

MSR'yi fabrika varsayılanlarına sıfırlamak için: FC 55 AA

Değişiklikleri MSR'ye kaydetmek için: Yukarıdaki programlama komutlarından herhangi birini gönderdikten sonra, 10 saniye beklemeniz ve MSR'yi sıfırlamak için 02 göndermeniz gerekir.
