Bu makale E211544 GPIO Kablo bilgileri ve özelliklerini sağlar

Aşağıda Elo'nun Android AIO sistemlerinde; I-Series ve Backpack üzerinde kullanılan E211544 GPIO Kablo bilgileri yer almaktadır. Bu kablo, bu özelliğe sahip Elo ürünlerinde GPIO portuna bağlanır. Bir ucu ürüne bağlı arayüze, diğer ucu ise müşterinin GPIO çözümüne veya konektörüne bağlanacak uçlardır.

GPIO desteği olan Elo ürünleri:

• 5V/200mA ile bir çıkış.
• İki girdi (“1”=5V, “0”=GND).

Elo GPIO Kablo Parça Numarası: E211544: KIT, AAiO için GPIO Kabloları
Açıklama: I-Series her şey bir arada tabela için GPIO port arayüz kablosu

Özellikler ve Pin Çıkışı:

• Akım - 200 mA
• Gerilim - 5 V
• Uyumluluk - Android için I-Series
• Kablo Pin çıkışı
  • Pin 1 – 5V Çıkışı
  • Pin 2 – Giriş Bağlantısı 1
  • Pin 3 – Giriş Bağlantısı 2
  • Pin 4 – Toprak
  • Pin 5 – Toprak
• Boyutlar - 1.8 m

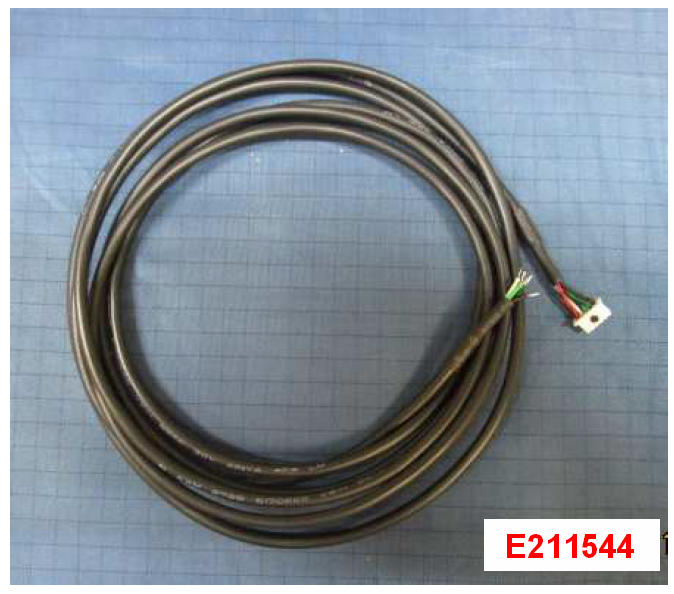

Fotoğraf:

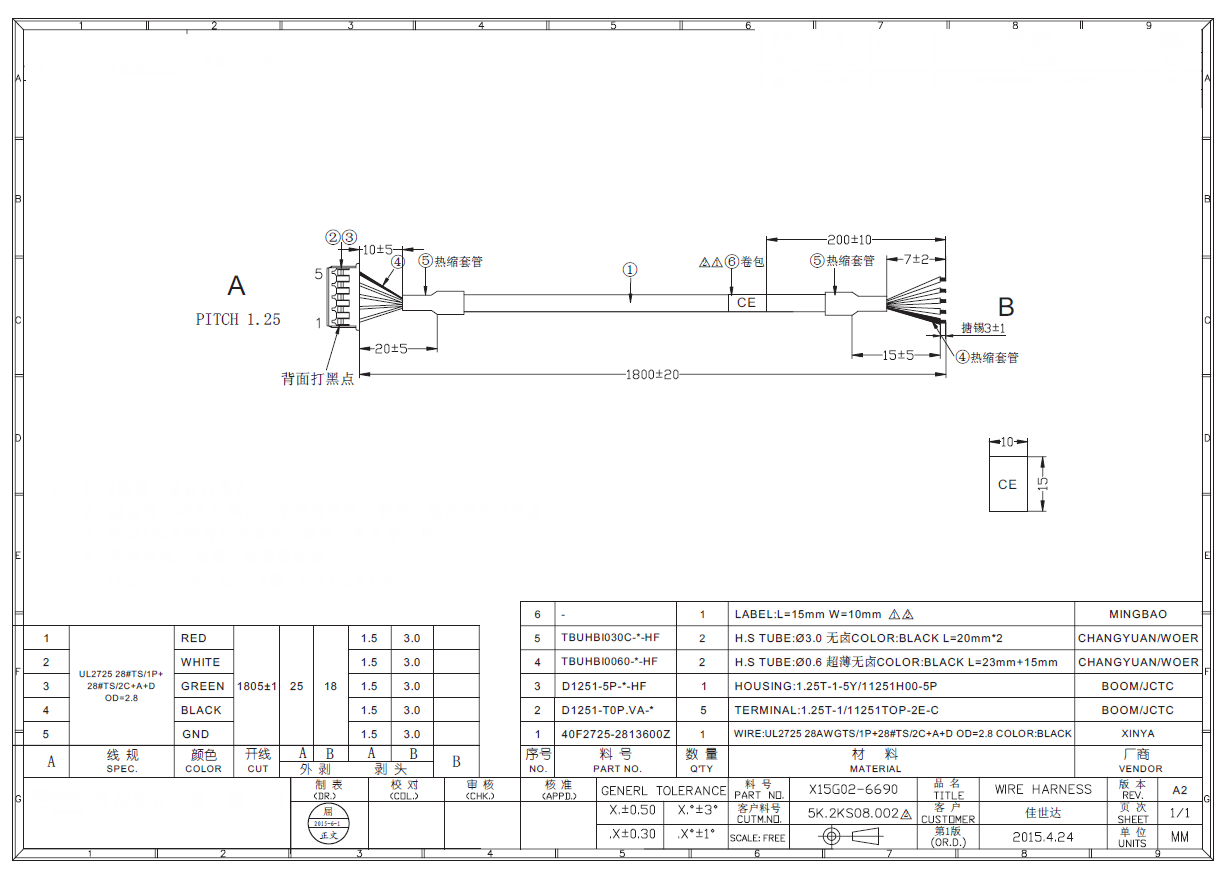

Çizim:
