Bu makale, Legacy E-Serisi RAM değiştirme prosedürü için .pdf sağlar

Aşağıdaki donanım gereklidir:

• Düz koruyucu yüzey
• Elo E-Serisi AIO Touchcomputer
• Küçük Phillips Tornavida
• Değiştirme RAM modülü (Maksimum 4GB’a kadar değiştirilebilir, SODIMM DDR3L-1333)

Adımlar

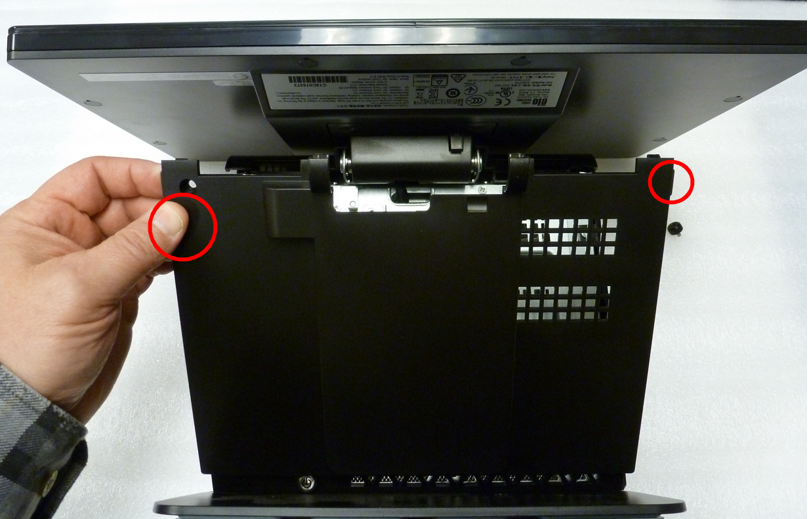

1. E-Serisini düz koruyucu yüzeyin üzerine arka tarafı aşağı bakacak şekilde koyun, yukarı çekin iki yan sekmeyi kullanarak ön plastik kapağı çıkarın. (Eğer kapak bir vida ile tutuluyorsa, çıkarmak için Phillips tornavidasını kullanın).

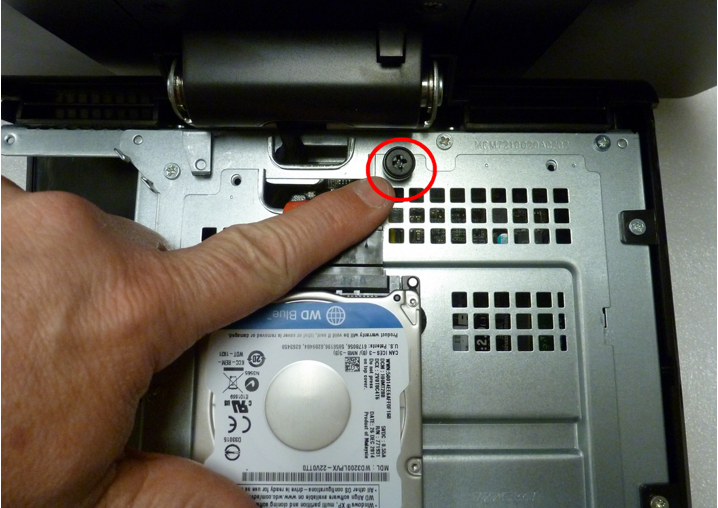

2. Parmaklarınızı veya Phillips tornavidanızı kullanarak, ön metal plakanın tutan büyük siyah vidayı çıkartın.

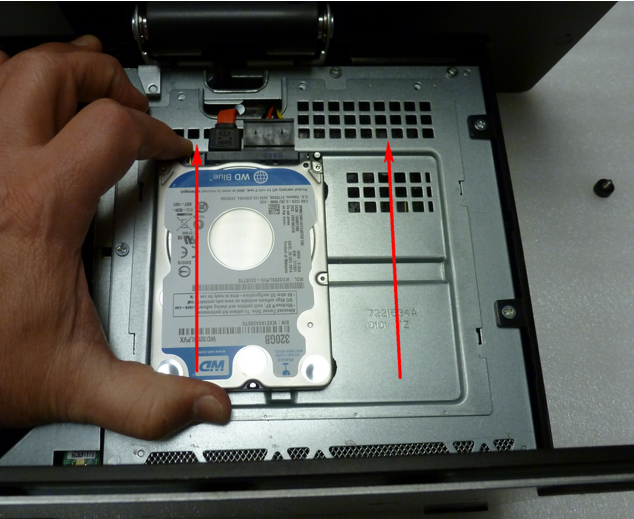

3. HardDrive'ı kavrayın ve ön metal plakanın serbest kalması için yukarı doğru itin.

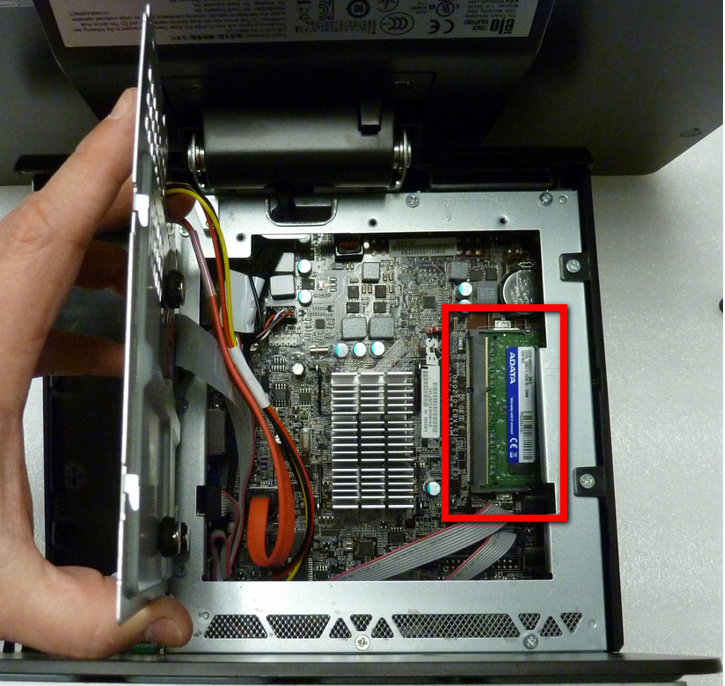

4. Ön metal plakayı bir tarafa kaldırarak RAM modülüne erişim sağlayın.

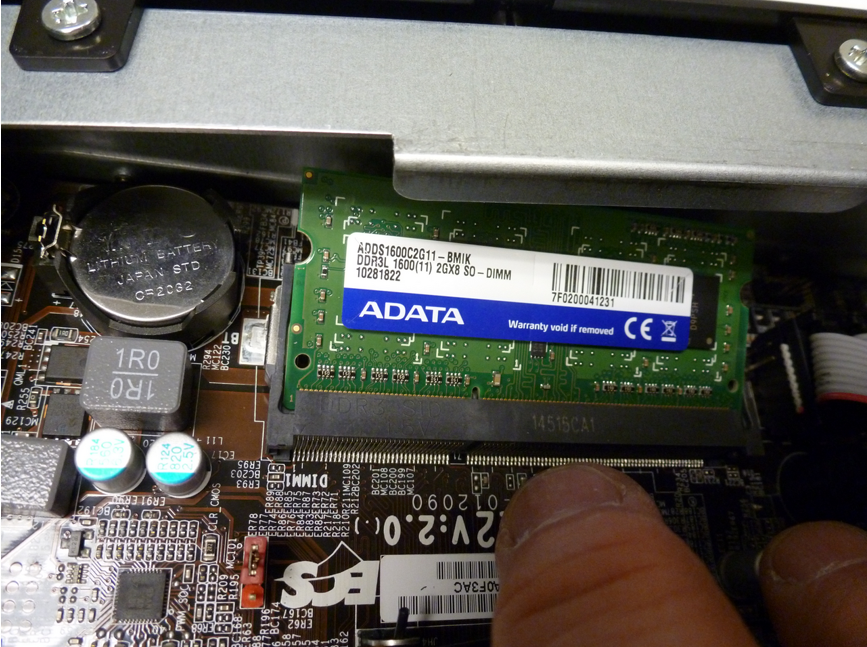

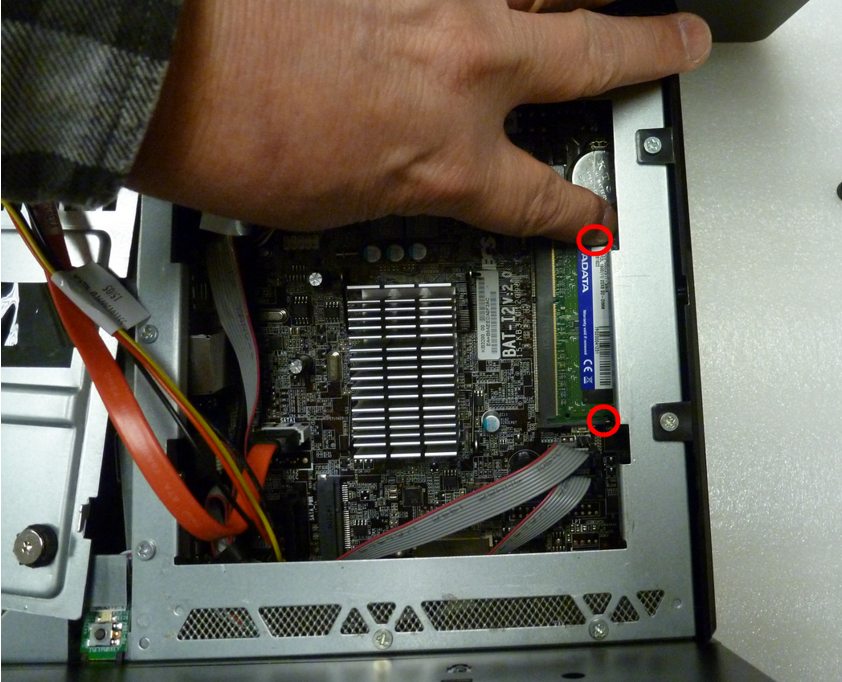

5. Parmaklarınızı kullanarak RAM tutucu klipsleri dışa doğru itin ve RAM modülünü serbest bırakın. RAM tamamen serbest bırakıldığında yukarı fırlayacaktır.

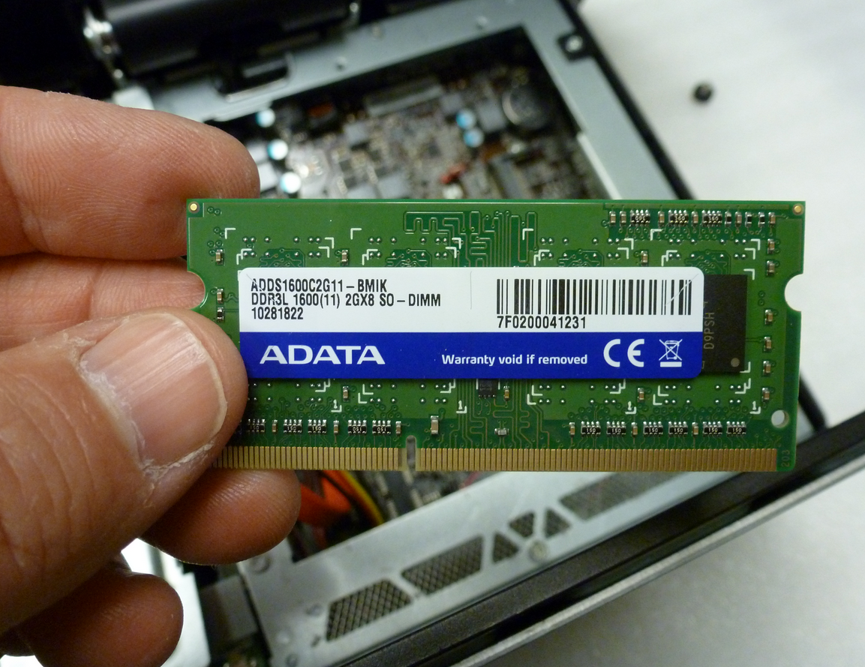

6. RAM modülünü cihazdan yukarı kaldırın.

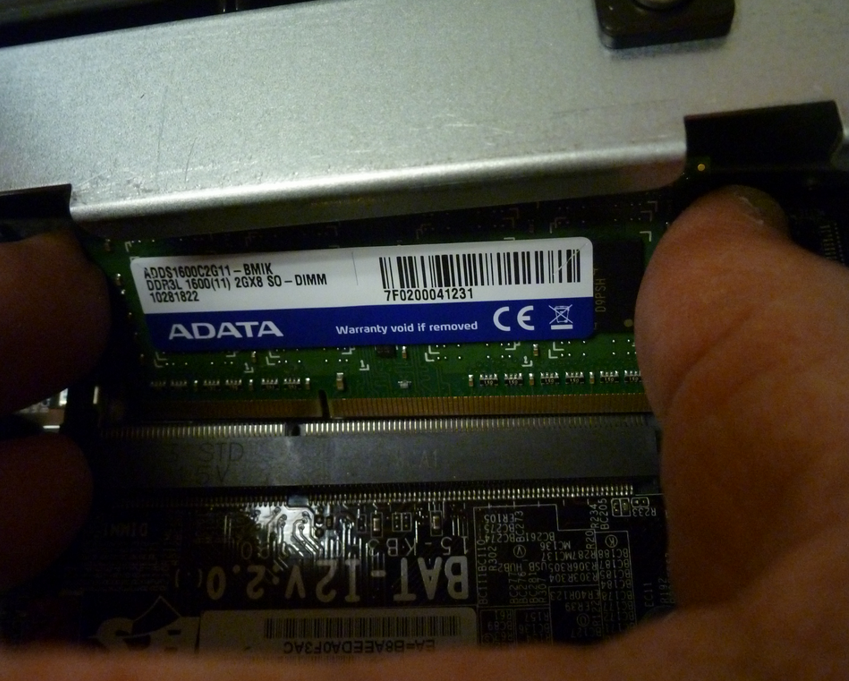

7. RAM bellek modülünü değiştirin veya ekleyin uyumlu RAM ile.

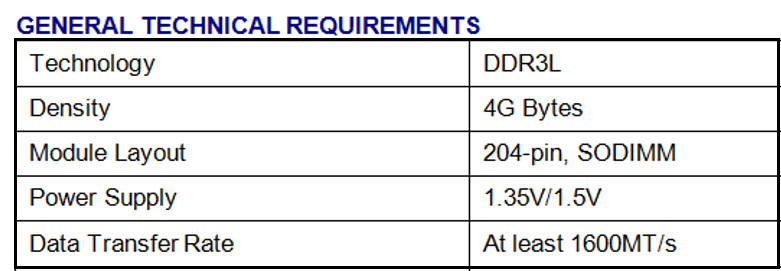

• NOT: RAM DDR3L (düşük voltaj) olmalıdır. Standart DDR3 bu ünitede çalışmayacaktır, düşük voltajlı olmalıdır. 1 mevcut slot kullanarak maksimum bellek; tek, önceden takılı bellek modülü için değiştirme. Maksimum 4GB’a kadar değiştirilebilir, SODIMM DDR3L-1333.
