Bu makale Legacy 3000U USB Kontrolcüsü için teknik özellikleri sağlamaktadır

Aşağıda Legacy 3000U USB Kontrolcüsü için teknik bilgiler bulunmaktadır.

Besleme Voltajı ve Akımı

• +5 Vdc, nominal (+4.35 ila +5.25 Vdc)
• +5 Vdc'de tipik 50 mA. Ortalama güç dağılımı tipik olarak 0.25 W'dir.
• Güç, USB konnektöründeki 5V kaynağından elde edilir. Dış bir güç kaynağı gerekmez.
• Toplam gürültü ve dalgalanma gereksinimi, 1MHz altındaki frekanslar için 100mV (p-p) ve 1MHz üstündeki frekanslar için 50mV (p-p)'den az olmalıdır.

Arayüz
• USB Yüksek Hız
• Tak ve çalıştır uyumlu

Çalışma Modları
• AccuTouch SmartSet protokolü
• Başlangıç/Akış/Dokunulmaz/Z-ekseni Etkin Modları

Dokunma Çözünürlüğü
• Yaklaşık 4096x4096, 12 bit çözünürlük

Dönüşüm Süresi
• Koordinat seti başına yaklaşık 8.6 ms

Güvenilirlik
• 25°C ortam sıcaklığındaki toprak dostu ortamda parça stres hesaplama yöntemi kullanılarak MIL-HDBK-217-F2'ye göre 250,000 saatten fazla MTBF

Çevresel

Sıcaklık
• Çalışma: 0°C ila 65°C
• Depolama: -25°C ila 85°C

Nem
• Çalışma: %10 ila %90 RH, yoğuşmasız
• Depolama: %10 ila %90 RH, yoğuşmasız

Çalışma İrtifası
• Maksimum 10,000 ft

Şok ve Titreşim
• Şok için ISTA 2A standardı
• Üç eksenli sinüs dalgası, 50Hz ila 2kHz, 1G, 2 dakika/Octave rezonansa bağlı kalma ile

ESD
• EN 6100-4-2 1995'e göre: Seviye 4. Temas boşaltması 8kV, hava boşaltması 15kV için USB ve ekran konnektörü

Yanıcılık
• Baskılı devre kartı altlığı 94V0 ile derecelendirilmiştir. Header ve konnektörler gibi tüm plastik bileşenler de 94V0 ile derecelendirilmiştir.
• Ayrıca, devreler UL tanınmış bileşenler olan Raychem Polyswitch'lerle korunmaktadır.

Fiziksel Özellikler

Yapı
• EMI bastırma için iç toprak düzlemine sahip dört katmanlı yüzeye montaj tasarımı

Boyutlar
• Toplam Genişlik: 2.28 inç (57.9 mm)
• Toplam Uzunluk: 3.50 inç (88.9 mm)
• Toplam Yükseklik: 0.65 inç (16.5 mm)
• Tüm montaj delikleri şasi toprak bağlantısı için kaplamalı geçiş delikleridir. Bu belgenin sonunda çizimlere bakınız.

Konnektörler ve Pin Tanımları
• Konnektör yapılandırması, kontrolcünün dokunmatik ekran ile bir USB hub veya ana bilgisayar bağlantısı arasında yerleştirilmesine olanak tanır.

USB Çıkış Konnektörü
USB konnektörü, P2, USB spesifikasyonunun 6.5. bölümünde belirtildiği gibi bir USB Seri "B" soketidir, sürüm 1.1. Pinler aşağıdaki şekilde numaralandırılmıştır.

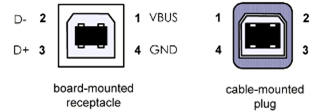

Şekil 1. P2, USB kart monteli header ve kablo monteli fiş



Tablo 1. USB konnektör pin numaraları ve sinyal adları



Dokunmatik Ekran Konnektörü
Dokunmatik ekran konnektörü, P3, 0.025 inç kare pinlere sahip tek sıra beş pozisyonlu bir header'dır ve pinler 0.100 merkez aralığına yerleştirilmiştir. P3, AccuTouch dokunmatik ekran kablosundaki soket ile eşleşir. Pinler aşağıdaki şekilde numaralandırılmıştır.
Şekil 2. P3, AccuTouch dokunmatik ekran kablo-kart monteli header ve kablo monteli fiş

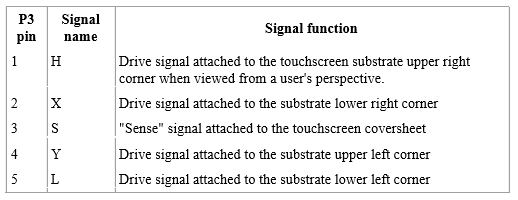

Tablo 2. AccuTouch dokunmatik ekran konnektör pin numaraları ve sinyal açıklamaları



LED Tanılama Özellikleri
CTR-300000-AT-USB-00 kontrolcüsünde iki LED durum göstergesi vardır.
Yeşil LED (D1), kontrolcü durumunu aşağıdaki gibi göstermektedir:



İkinci LED (D6), USB durumunu aşağıdaki gibi göstermektedir:



Ajans Onayları
• Elo kontrolcüler, ABD ve Kanada için "CNR/USR" UL Tanınmış Bileşenleridir, Kategori NWGQ2, Bilgi Teknolojisi Ekipmanları, İş Ekipmanları dahil.
• Elo kontrolcüler, bileşenler olarak TUV Bauart sertifikalıdır.
• 3000U kontrolcüsü, FCC Part 15 Sınıf B limitleri altında testlerden başarılı geçmiştir.
• Uygulamaya bağlı olarak, sistem topraklama ve ekranlamaya özel önem verilmesi gerekebilir ve ferrit süpresör boncuklarının uygulanması gerekebilir.

Çizimler
Yerleşim

Üst Görünüm

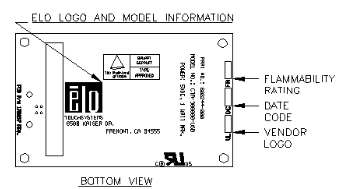

Alt Görünüm


Yan Görünüm


Not: Yan görünüm değerleri tipik boyutları temsil etmektedir.
