Bu makale Elo'nun AccuTouch teknolojisinin nasıl çalıştığını detaylandırmakta ve açıklamaktadır

Aşağıdaki bilgileri AccuTouch teknolojisinin nasıl çalıştığına dair bir açıklama için görün.

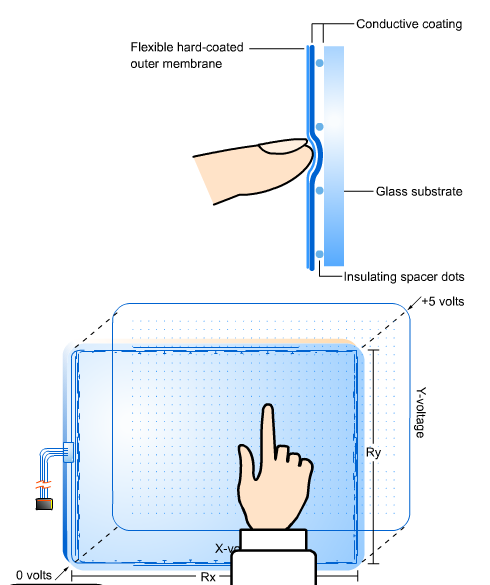

Bir Dokunmatik Ekranın Bölümleri
AccuTouch beş telli ressistif dokunmatik ekran, homojen bir ressistif kaplama ile kaplı bir cam panel kullanır. Kalın bir polyester kapak, cam altlığının üstünde sıkıca askıya alınmış, küçük, şeffaf yalıtım noktaları ile ayrılmıştır. Kapak, dış tarafında sert, dayanıklı bir kaplama ve iç tarafında iletken bir kaplamaya sahiptir.

Bir Dokunuş Sırasında Ne Olur
Ekrana dokunulduğunda, kapaktaki iletken kaplama, cam üzerindeki kaplamaya baskı yaparak elektriksel temas sağlar. Üretilen voltajlar, dokunulan konumun analog temsilidir.

Dokunmatik Ekran Kontrolcüsü Ekran Ölçümünü Nasıl Yorumlar
Kontrolcü bir dokunuş beklerken, dokunmatik ekranın ressistif katmanı dört sürücü hattı aracılığıyla +5V ile biaslanır ve kapak yüksek bir direnç üzerinden topraklanır. Dokunmatik ekran dokunulmadığında, kapaktaki voltaj sıfırdır. Kapaktaki voltaj seviyesi sürekli olarak analogdan dijitale dönüştürücü (ADC) tarafından dönüştürülmekte ve kontrolcünün mikroişlemcisi tarafından izlenmektedir.

Dokunmatik ekran dokunulduğunda, mikroişlemci kapaktaki voltajın yükseldiğini tespit eder ve koordinatları şu şekilde dönüştürmeye başlar:

A    Mikroişlemci, X sürücü voltajını dokunmatik ekrana, H ve X pinlerine +5V uygulayarak ve Y ve L pinlerini topraklayarak yerleştirir. Dokunuşun X (yatay) pozisyonuna orantılı bir analog voltaj, dokunmatik ekran konektöründeki S pininde kapak üzerinde görünür. Bu voltaj ADC tarafından dijitalleştirilir ve bir ortalama algoritmasına tabi tutulur, ardından ana makineye iletmek üzere depolanır.
B    Sonrasında, mikroişlemci, Y sürücü voltajını dokunmatik ekrana, H ve Y pinlerine +5V uygulayarak ve X ve L pinlerini topraklayarak yerleştirir. Şimdi, dokunuşun Y (düşey) pozisyonuna orantılı bir analog voltaj, dokunmatik ekran konektöründeki S pininde kapak üzerinde görünür. Bu sinyal, yukarıda açıklandığı gibi X pozisyonu için dönüştürülür ve işlenir.

Ortalama Algoritması Neden Önemlidir
Ortalama algoritması, dokunmatik ekran ile temas yapma ve temas kesilmesi sırasında oluşan temas sallantısından kaynaklanan gürültüyü azaltır. Ardışık X ve Y örnekleri, değerlerinin belirli bir aralıktan fazla farklılaşmadığını belirlemek için test edilir. Bir veya daha fazla örnek bu aralığın dışına çıkarsa, örnekler atılır ve işlem yeniden başlatılır. Bu, birkaç ardışık X örneği (ve sonra Y örnekleri) aralığa düşene kadar devam eder. Bu değerlerin ortalaması, sırasıyla X ve Y koordinatları olarak kullanılır.

Bağımsız X ve Y örnekleri alındıktan sonra, gürültü etkilerini ortadan kaldırmak için koordinat çiftleri örneklenir. Bir örnek içsel bir aralığa düşmezse, tüm X ve Y koordinatları atılır ve bağımsız X ve Y dizisi yeniden başlatılır. Kabul edilebilir koordinatlar alındıktan sonra, ortalama bir koordinat belirlenir ve ana işlemciye iletilir.

Video Hizalaması
X ve Y değerleri Cartesian koordinatlarına benzer, X soldan sağa doğru artarken Y alttan yukarı doğru artar. Bu mutlak koordinatlar keyfi ve ölçeklendirilmemiş olup, dokunmatik ekrandan dokunmatik ekrana hafifçe değişiklik gösterecektir. AccuTouch kontrolcüsü video hizalaması için kalibre edilebilir. Bu, dokunmatik ekran koordinat sistemini görüntüleme resmiyle hizalar, her ekseni yeniden yönlendirir ve koordinatları ana bilgisayara iletilmeden önce ölçeklendirir.

X ve Y ekseni Ölçümleri Camdan Kaynaklanır
AccuTouch beş telli teknolojisi, hem X hem de Y ekseni ölçümleri için alt cam altlığını kullanır. Esnek kapak yalnızca bir voltaj ölçüm ucu olarak işlev görür. Bu, dokunmatik ekranın kapak üzerindeki iletken kaplamada düzensizlik olsa bile düzgün çalışmaya devam edeceği anlamına gelir. Sonuç, kayma yapmadan çalışan, doğru, dayanıklı ve güvenilir bir dokunmatik ekrandır.
