Bu makale E281-4035 IntelliTouch Veri Yolu Kontrolörü spesifikasyonlarını sağlar
Aşağıda E281-4035 IntelliTouch Veri Yolu Kontrolörü spesifikasyonlarını görebilirsiniz.

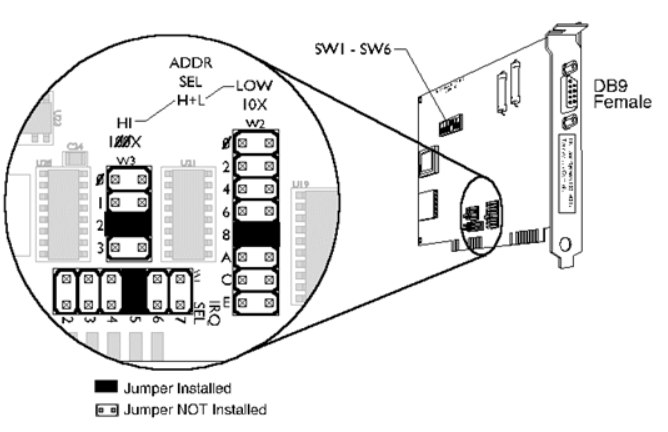

E281-4035 kontrolörü yalnızca dört ardışık G/Ç portu kullanır, ancak 32 (0x20) ardışık G/Ç portunu kaplar. Temel G/Ç adresi W3 ve W2 jumperlarıyla seçilir. Yukarıdaki örnekte, Temel G/Ç adresi 280H'dir (fabrika varsayılanı).
(W3 değeri x 100) + (W2 değeri x 10)
(2 x 100) + (8 x 10) = 280H
Jumper W1, IRQ'yi seçer. Yukarıdaki örnekte, IRQ 5 seçilmiştir.
Anahtar Ayarları
1 Fabrika varsayılanı |
Güç Gereksinimleri
- 5 VDC (±5%) @ 0.3 Amper
- 12 VDC (-5%, +10%) @ 0.1 Amper
- -12 VDC (±10%) @ 0.04 Amper
- Tüm voltajlar için Dalgalanma <0.150 v="V" p-p="p-p"></0.150>
