Bu makale, Elo P/N: E413396, POE Adaptörü 4.0 Kiti hakkında bilgi sağlar

Aşağıda Elo P/N: E413396, POE Adaptörü 4.0 Kiti için bilgiler bulunmaktadır.

PoE (Güç Üzerinden Ethernet) modülü, 20V aralığında DC çıkışı ve Ethernet işlevselliği destekler. Güç genellikle 25.5W’dır. Bu teknoloji, LAN veri hattına elektrik gücü entegre ederek, standart kablolama altyapısı üzerinden terminaller aracılığıyla veri iletişimini sağlamanın yanı sıra işletim gücünün iletilmesini de mümkün kılar.

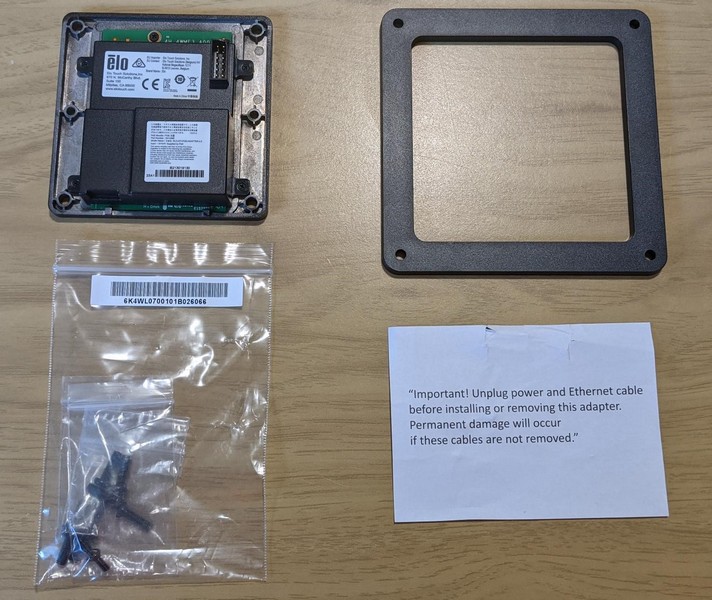

Kiti İçeriği
Bu kit, aşağıda listelenen tüm parçaları içerir:

1. 1x Hızlı Kurulum Kılavuzu (E988344 QIG, i-serisi 4.0 POE)
2. 2x M3x8mm vidalar (düz kafa, ziplock torbada, etiketli)
3. 4x M4x12mm vidalar (düz kafa, ziplock torbada, etiketli)
4. 4x M4x12mm vidalar (pan kafa, ziplock torbada, etiketli)
5. 1x POE Ayırıcı
6. Sıcak takma uyarı etiketi “Önemli! Bu adaptörü takmadan veya çıkarmadan önce güç ve Ethernet kablosunu çıkarın. Bu kablolar çıkarılmazsa kalıcı hasar oluşacaktır.”

Teknik Özellikler

• Standartlar
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, Güç Üzerinden Ethernet
  • İletim Ortamı,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6, 7 UTP/STP
• Verimlilik
  • İzole güç kaynağı verimliliği %85
• Sıcaklık
  • Çalışma Sıcaklığı (Yükseklikten bağımsız): 0°C ila 40°C
  • Çalışmama Sıcaklığı (Yükseklikten bağımsız): -20°C ila 70°C
  • Koruma +/-15KV Ethernet izolasyonu için ESD/Surge koruması OTP, SCP, OCP koruma İzolasyonu, 1500Vrms

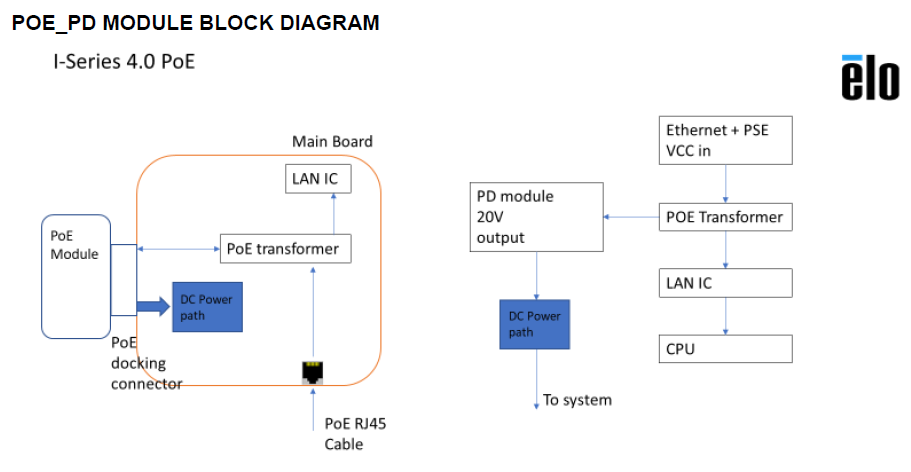

PoE Blok Şeması

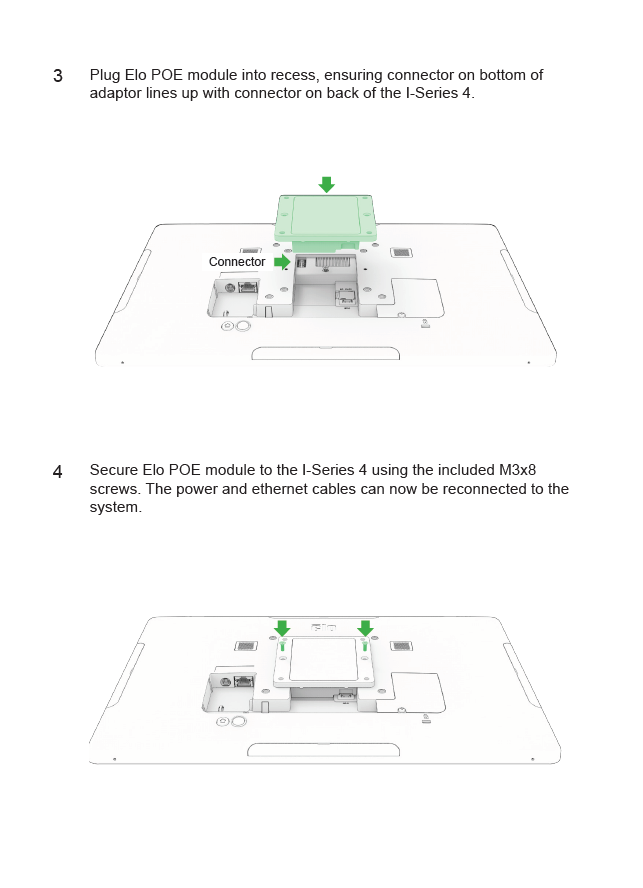

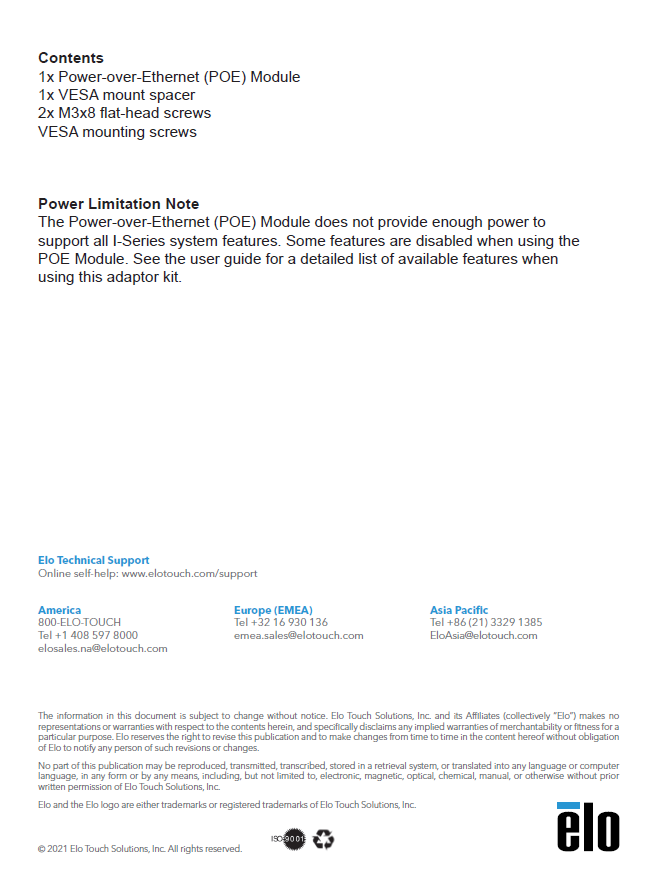

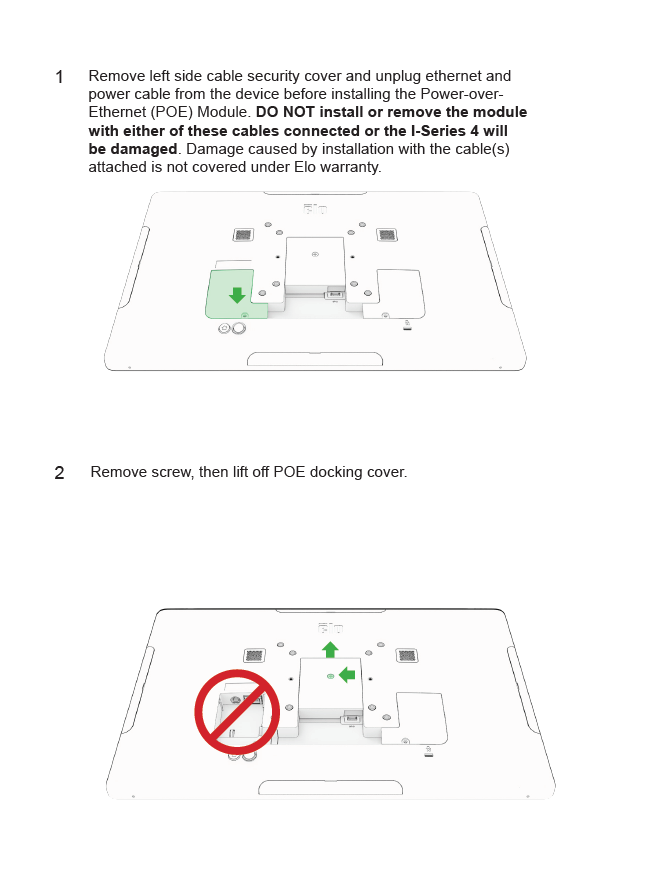

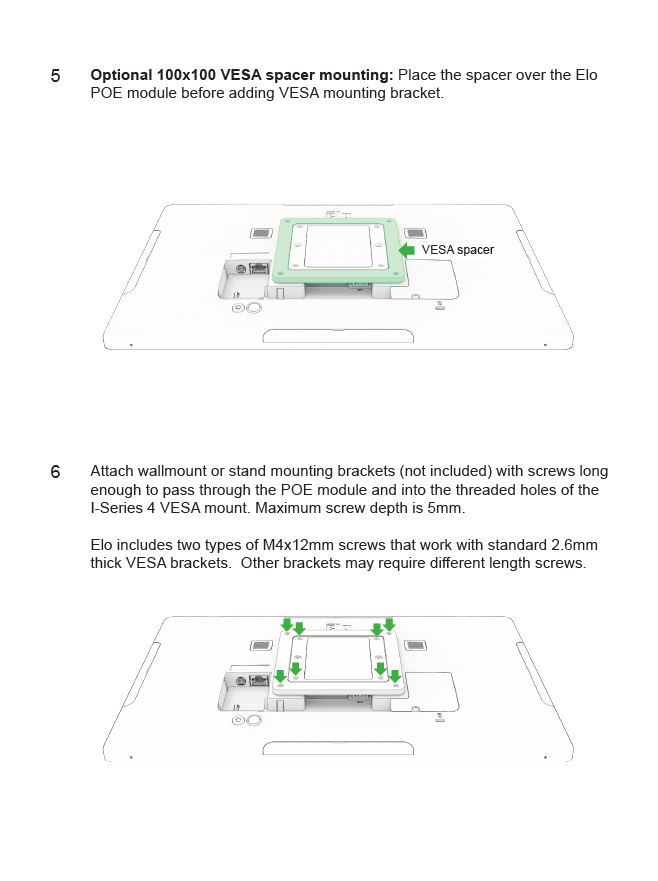

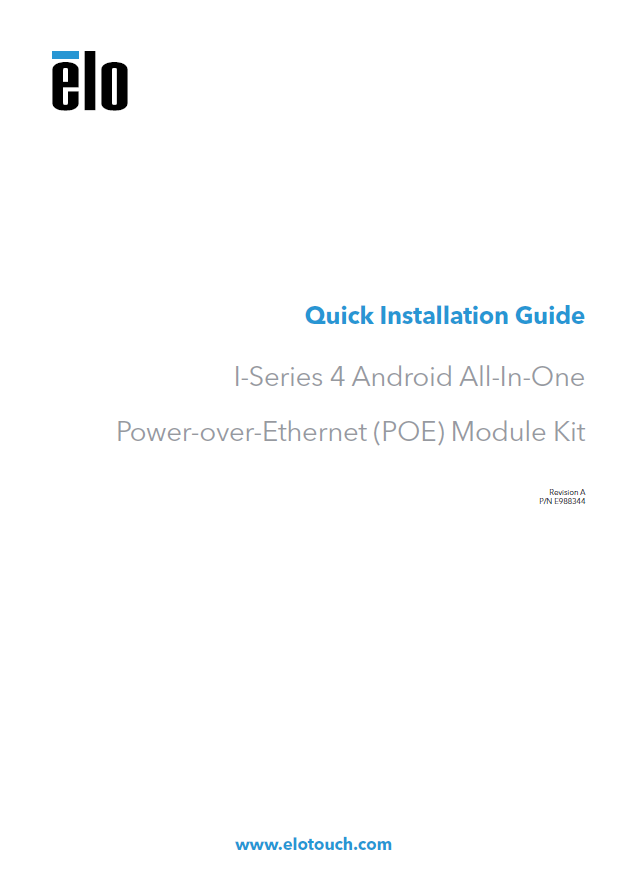

Hızlı Kurulum Kılavuzu

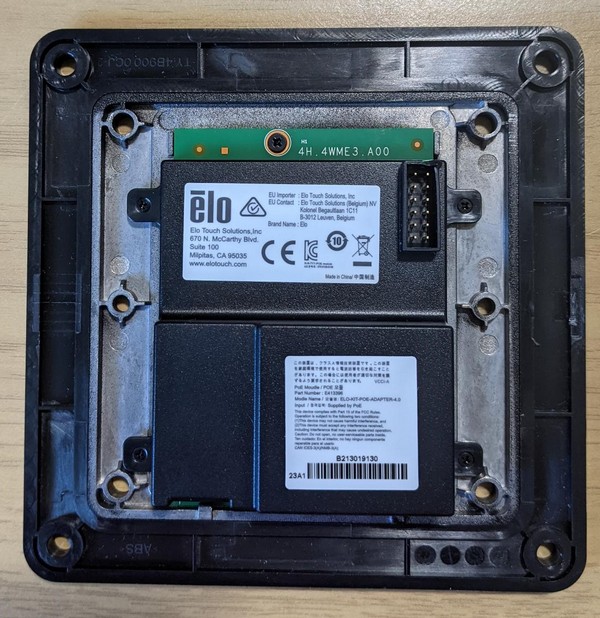

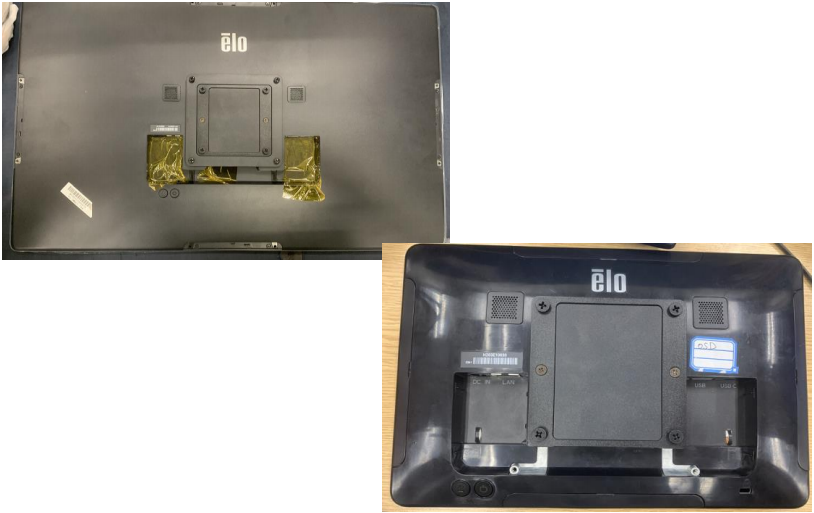

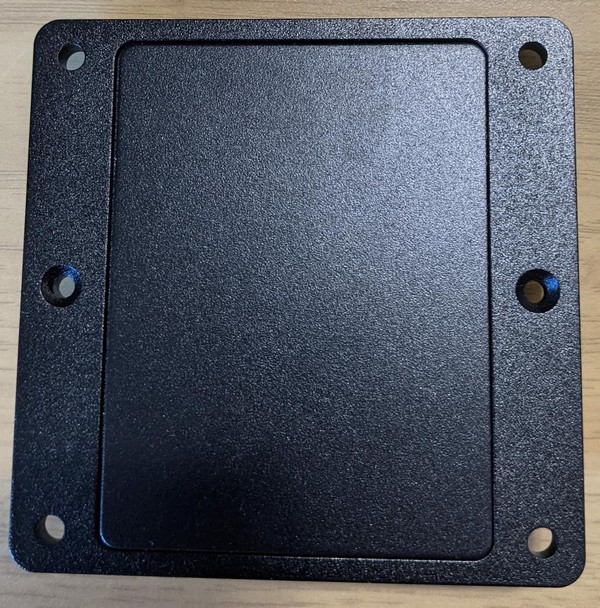

Fotoğraflar
