Entegrasyon Kılavuzları: PCAP Dokunmatik Ekranların Sızdırmazlığı
Elo’nun Projeksiyon Kapasitif (PCAP) dokunmatik ekranlarının doğru entegrasyonu — Şimdi Zebra Technologies'in bir parçası, sağlam toz geçirmez ve su geçirmez sızdırmazlıkların oluşturulmasına olanak tanır. Tasarımınıza ve entegrasyon yöntemlerinize bağlı olarak, sızdırmazlıklar NEMA 4, NEMA 12 ve IP65 standartlarını karşılayacak şekilde tasarlanabilir.
Kritik Yerleşim & Malzeme Kuralları:
- Sızdırmazlık contası veya lastiği asla dokunmatik ekranın aktif alanı ile temas etmemelidir. Yanlış dokunma tetiklerini önlemek için sadece kapak camının pasif kenar bölgesine uygulanmalıdır.
- Sızdırmazlık için iletken olmayan malzemeler kullanmalısınız.
- Kükürt ile vulkanize edilmiş elastomerlerden kaçının. Kükürt, dokunmatik ekran sensörünün içindeki gümüş elektrot desenine kimyasal olarak saldırabilir ve bozulmasına neden olabilir.
Contalı Malzeme Önerileri
Toz veya su geçirmez bariyerler tasarlarken, uzun vadeli performansı sağlamak için aşağıdaki malzeme özellikleri önerilmektedir:
| Sızdırmazlık Tipi | Önerilen Malzemeler | Uygulama Detayları |
|---|---|---|
| Toz & Kir Contası | Açık hücreli köpük contalar. | Dokunmatik ekran ile ön çerçeve arasında hafifçe uygulanır. |
| Su Geçirmez Conta | Silikonlar, poliüretanlar ve doymuş poliolefinler (yüksek enerjili ışınımla, peroksit veya başka kimyasal çapraz bağlama ile çapraz bağlanmış). | Sıvı girişini önlemek için kapak camının pasif kenar bölgesine uygulanmış elastomer contalar. |

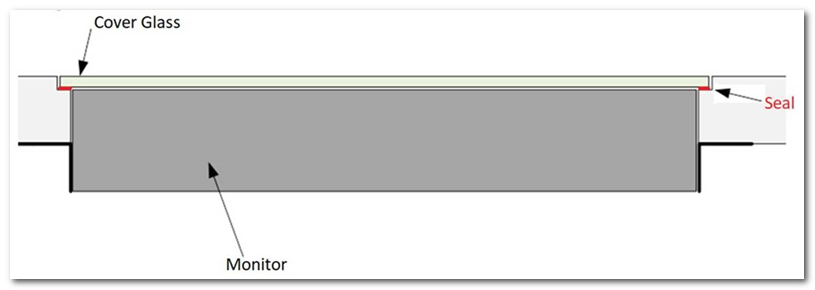

Belirli IP Derecelendirmeleri için Sızdırmazlık
Uygulamanız belirli bir yüksek kaliteli IP derecelendirmesi gerektiriyorsa (örneğin, açık hava kioskları veya endüstriyel ortamlar), Elo, kalınlığı 6mm'ye kadar olan koruyucu kapak camı tabakası kullanmanızı önermektedir.
- Dokunmatik sensörün üzerine 6mm'ye kadar kalınlıkta koruyucu kapak camı tabakasını yerleştirin.
- Monitörün Ekran Üstü Görüntü (OSD) menüsüne erişin ve "Dokunma Geçişi" yapılandırma ayarını etkinleştirin.
- Koruma bariyerini tamamlamak için kapak camını doğrudan muhafaza çerçevesine sızdırmaz hale getirin.
```
