Bu makale PCAP teknolojisinin nasıl çalıştığını açıklar

Projeksiyon Kapasitif dokunma algılama (PCAP), şu anda tüm premium tabletler ve akıllı telefonlarda kullanılan, çoğu ticari uygulamada kolayca erişilebilen bir teknolojidir

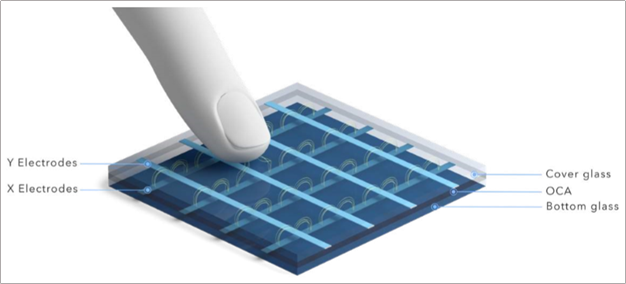

Nasıl çalışır:

• Şeffaf iletkenlerin satırları ve sütunları
• İleri elektrotlar aracılığıyla gönderilen elektriksel darbeler
• Aldığı elektrotlar, kapasitif bağlılık yoluyla sinyali alır
• Ekrana dokunan iletken nesneler (parmak, PCAP kalemi) kapasitif bağlılığı değiştirir ve bu durum dokunmatik kontrol cihazı tarafından algılanır
• Birden fazla eşzamanlı dokunuşun gerçek konumu, kontrol cihazından ana cihaza (genellikle USB veya I2C arayüzü aracılığıyla) çıkarılır

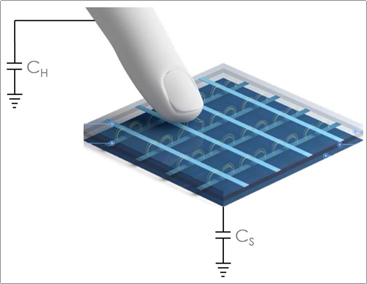

Kendi Kapasitesi

• Bir elektrodu toprakla olan kapasitansı – CS
• Her elektrot ayrı ayrı ölçülür.
• İletken bir kalem (parmak veya başka bir nesne) toprağa kapasitans ekler.
• Bu yük değişikliği kontrol cihazı tarafından ölçülür.

Ana Faydalar

• 12+ nokta gerçek çoklu dokunma
• Hızlı ve duyarlı dokunma tepkisi
• Yüksek doğruluk ve doğrusalite
• Mükemmel optik netlik
• Uzun vadeli dayanıklılık
• Sapma-free çalışma kalibrasyon gerektirmez
• Tüketici telefonları ve tabletlerinin tanıdık görünümünü, hissini ve performansını sağlar
