Bu makale P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI için spesifikasyonlar sunmaktadır

Aşağıda P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI için spesifikasyonlar verilmiştir

E538507

• Açıklama: Elo kablo kiti, DVI-D'den HDMI1.4 kablo
• DVI-D'den HDMI kablosu, kablonun iki tür fiş içermelidir. Bir taraf standart DVI-D (Tek Bağlantı) erkek fiş, diğer taraf ise standart HDMI 1.4 Tip A erkek fiş olmalıdır.
• Uzunluk: 1.8m (6-foot)
• Renk: Siyah
• Tüm kablolar ve konektörler PC-99 uyumlu olmalıdır

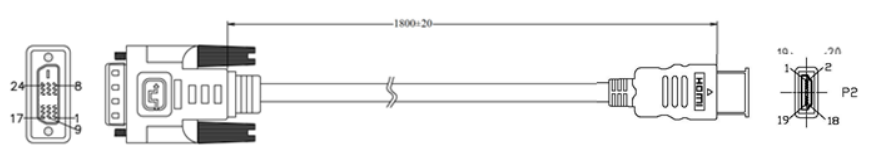

Çizimler:

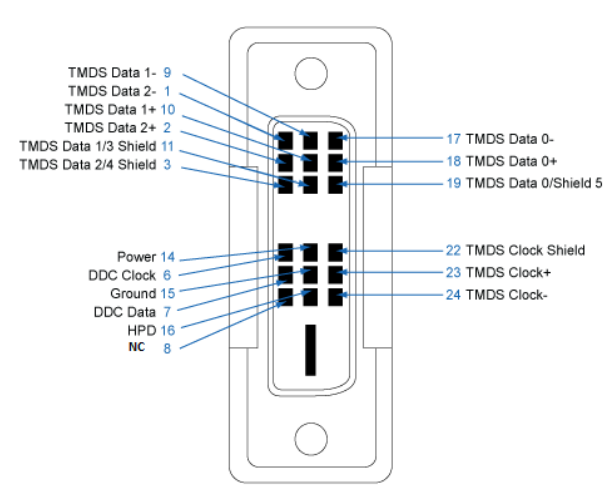

DVI-D (Tek Bağlantı) bağlantı diyagramı aşağıdaki gibi olmalıdır:

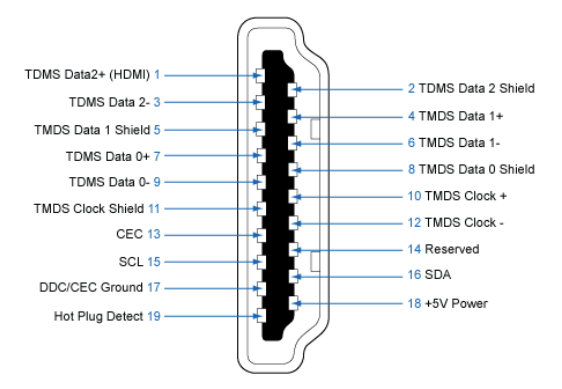

Standart HDMI 1.4 Tip A bağlantı diyagramı aşağıdaki gibi olmalıdır:
