Bu makale P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP için spesifikasyonlar sunmaktadır

Aşağıda Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP için spesifikasyonlar bulunmaktadır.

E583090

• Açıklama: 1.8m DVI-D'den DisplayPort'a video Kablosu
• DVI-D'den DisplayPort'a kablo, kablonun iki tarafında iki tür fiş içerecektir. Bir taraf standart DVI-D (Çift Link) erkek fişi olacak, diğer taraf ise standart DisplayPort 1.2 erkek fişi olacaktır.
• Uzunluk: 1.8m (6-foot)
• Renk: Siyah
• Tüm kablolar ve bağlantı elemanları PC-99 uyumlu olmalıdır

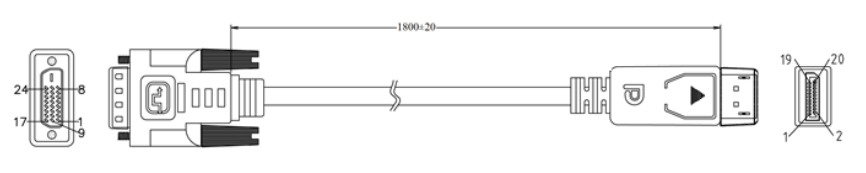

Çizimler:


DVI-D (Çift Link) bağlantı şeması aşağıdaki gibi olmalıdır:

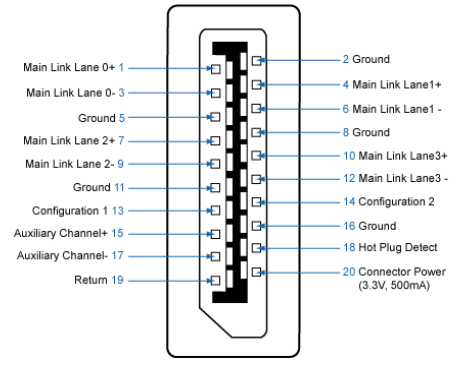

Standart DisplayPort 1.2 bağlantı şeması aşağıdaki gibi olmalıdır:
