Bu makale, Elo'nun I-Series 4.0 Android cihazlarındaki GPIO'yu test etme adımlarını sağlamaktadır.

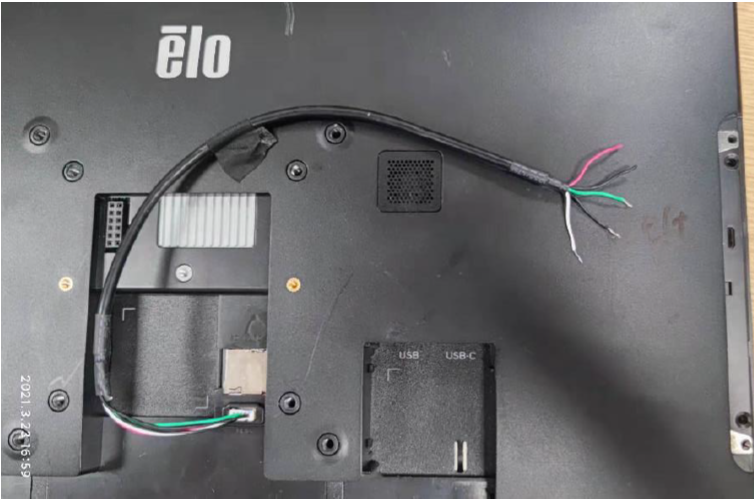

- GPIO Kablo Kiti Kullanarak: P/N: E211544 veya benzer bir kablo. ELO Peripheral Test uygulamasını başlatın ve GPIO kablosunu I-Series 4.0 cihazının arkasındaki GPIO bağlantısına takın.
| Adım | Eylem | Beklenen Sonuç |
|---|---|---|
| a | Beyaz kabloyu siyah kabloya kısaltın | GPIO81 Düşük olmalı |
| b | Yeşil kabloyu siyah kabloya kısaltın | GPIO82 Düşük olmalı |
| c | Kırmızı kablodaki voltajı ölçün | 5V okunmalı |
| d | GPIO80 çıkışını Düşük olarak ayarlayın | Voltaj 0V'a düşmeli |
