Bu makale, Backpack 4 cihazının bir ekran ile bir stand arasında "sandviç" montaj dahil olmak üzere birçok montaj olanağına sahip olduğunu açıklar

Bu örnek aşağıdaki donanımı kullanır:

• 1 x ET1302L dokunmatik monitör, Standı Olmadan Siyah (Dünya Genelinde), P/N:E683595
• 1 x Backpack 4.0 Standart Model, P/N:E393359
• 1 x Direk Montaj Zemin Standı, P/N:E048069
• 4 x M4-0.7 x 35mm makine vidaları

Adımlar

1. Ekranınızı destekleyecek bir stand veya montaj seçin. Backpack 4, hem 75mm hem de 100mm VESA montaj seçeneklerine sahiptir ve bu VESA montaj desenlerinden birine sahip olan herhangi bir ekran ile kullanılabilir.

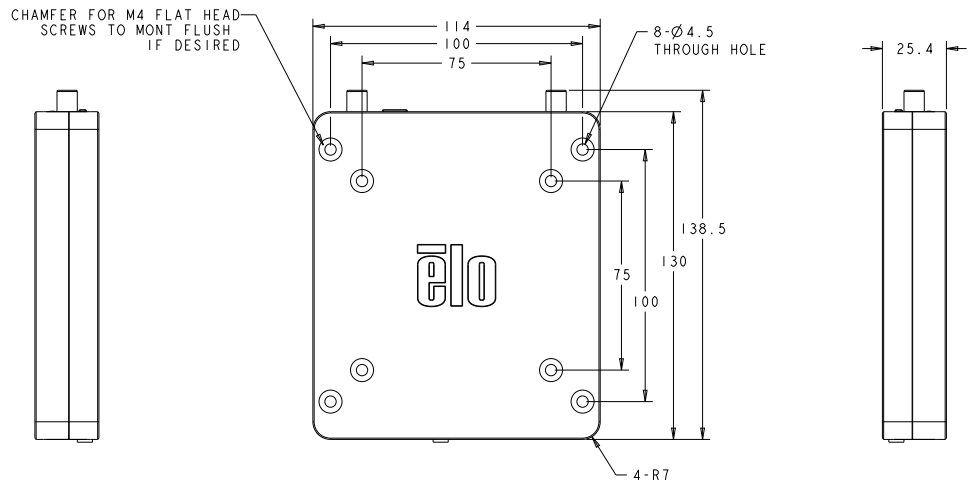

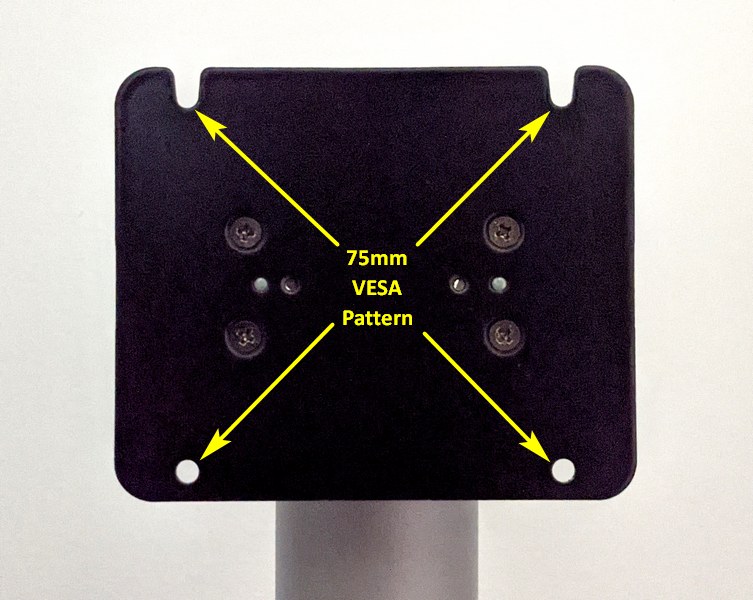

• Elo Direk Montaj Zemin Standı, 75mm veya 100mm VESA montaj kullanma seçeneğine sahiptir. Bu örnekte 75mm VESA seçeneğini kullanıyoruz.

2. Ekranınızdaki maksimum vida derinliğini not aldığınızdan emin olun.

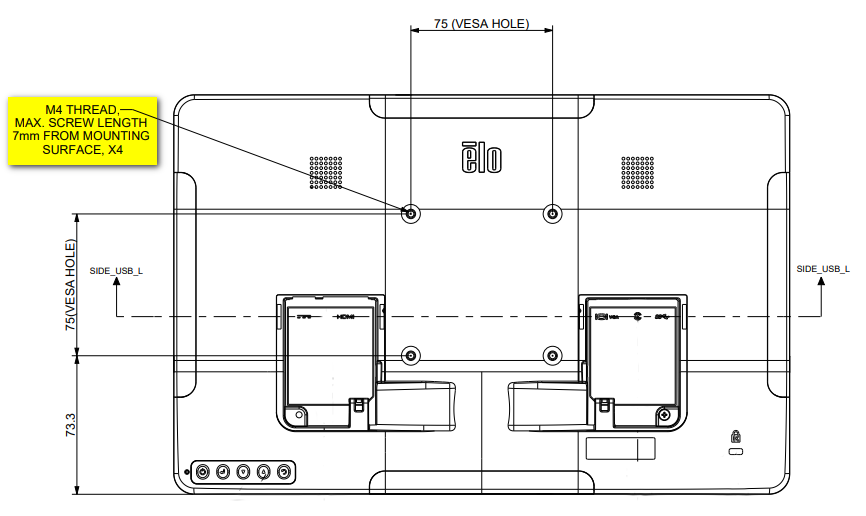

• Örneğin, 1302L'nin maksimum vida derinliği, birimin yüzeyinden 7mm'dir. Backpack 4 cihazı 25.4mm kalınlığındadır ve direk stand üzerindeki VESA montaj plakası 2.5mm kalınlığındadır. Kullanılan vidaların uzunluğunu seçerken bu ölçümleri dikkate alın.

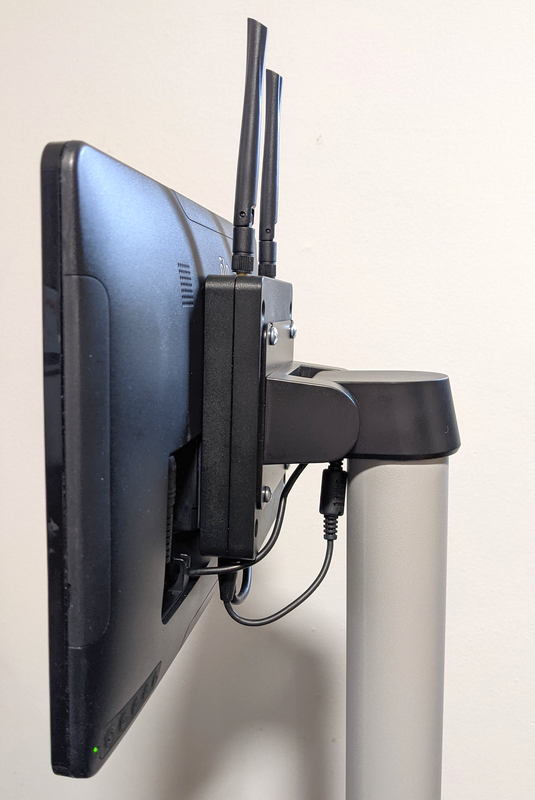

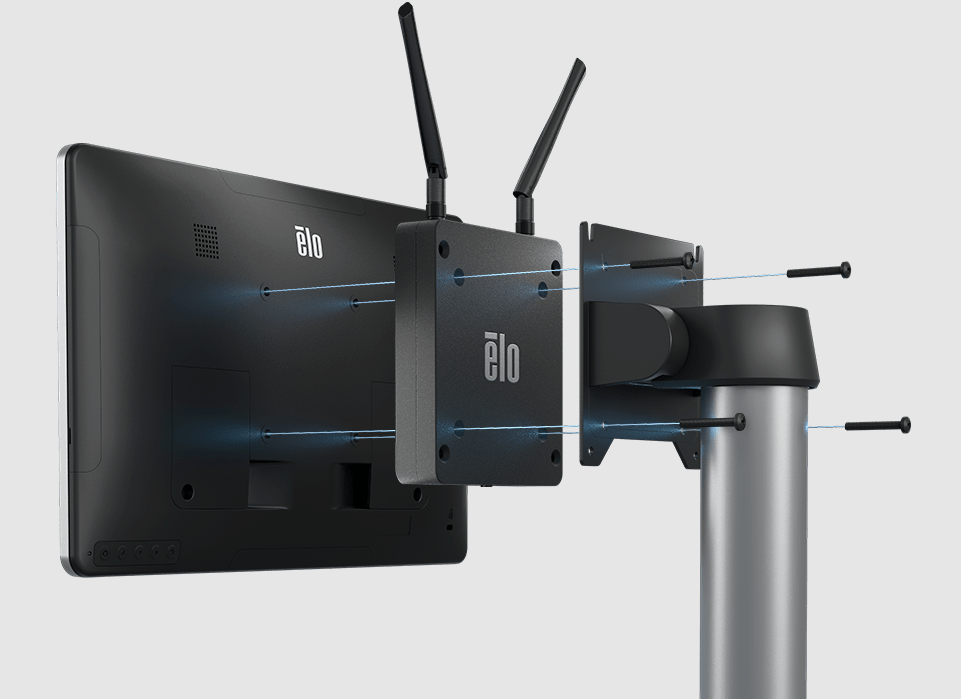

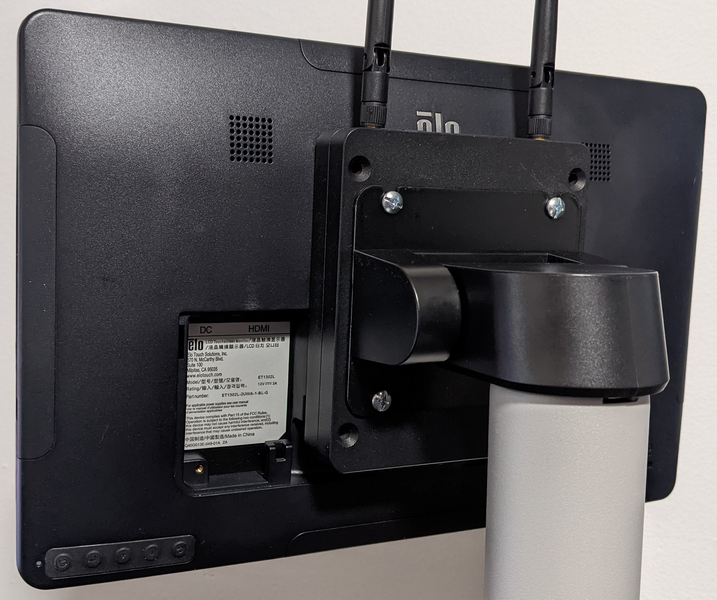

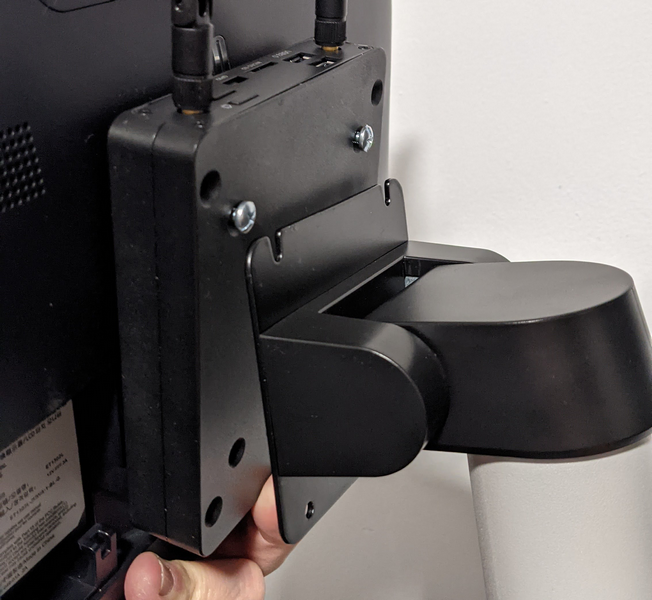

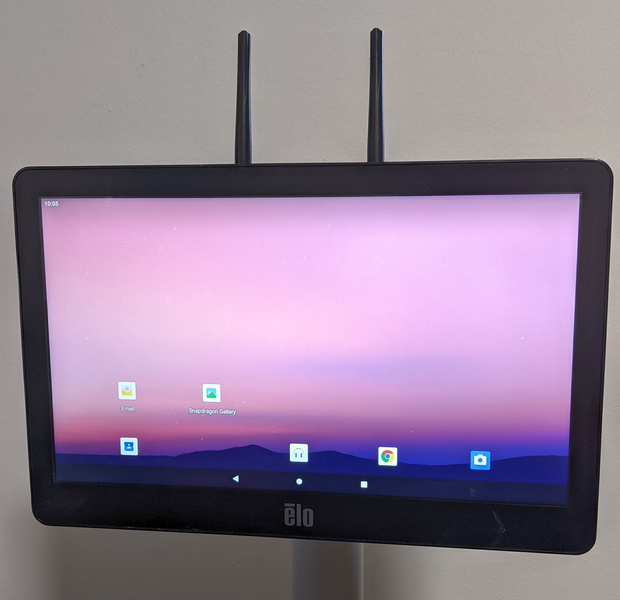

3. Backpack 4 cihazını monitörün arkasına ve montajın arasına yerleştirin, ardından tüm üç parçanın (Stand, Backpack 4 ve Ekran) üzerinden vidaları geçirin.

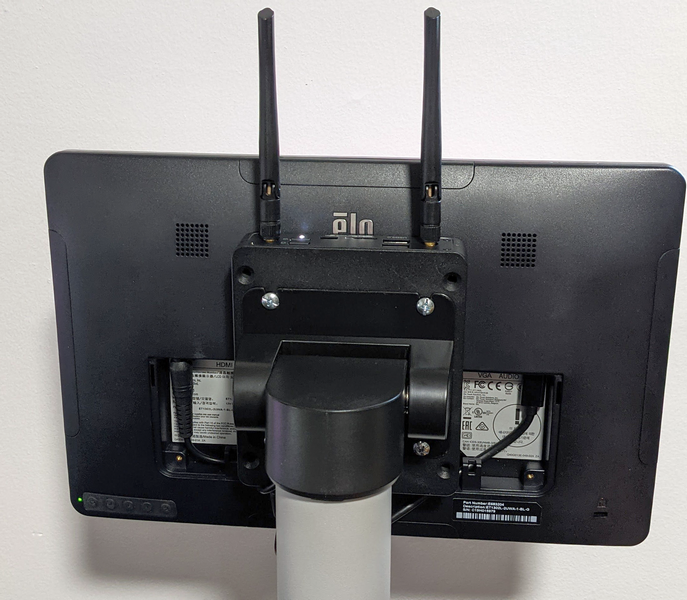

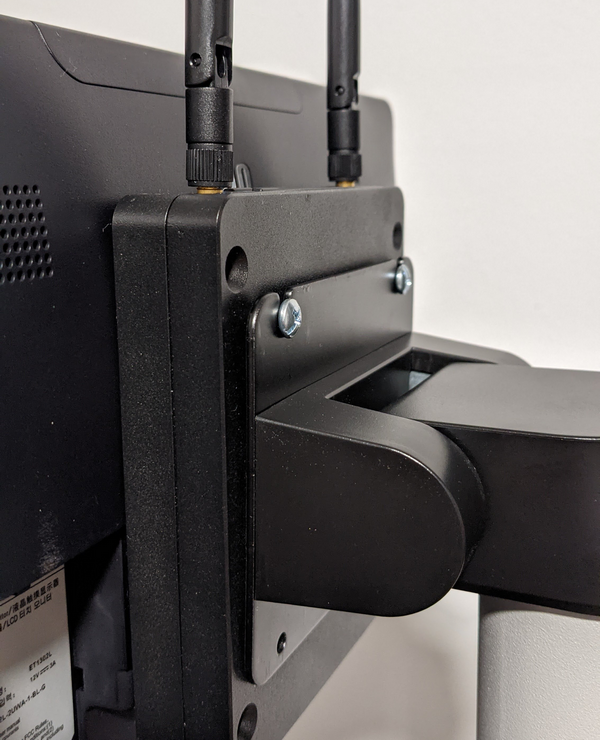

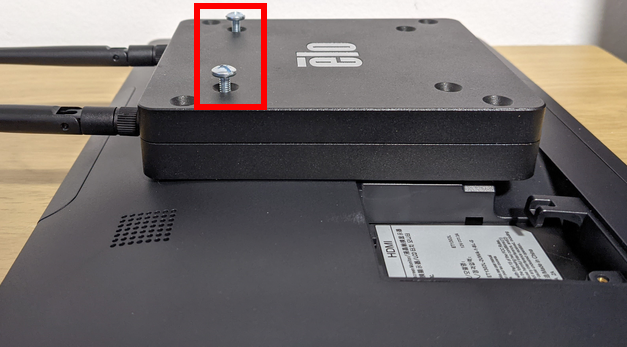

• İsteğe bağlı olarak, VESA montajınızın üst vidalar için kesiklere sahip olması durumunda (örneğin, bizim örneğimizde) Backpack ve Ekran üzerinde üst iki vida başlatabilir ve VESA montaj kesiklerine yerleştirmek için yeterli diş bırakabilirsiniz, aşağıdaki fotoğraflara bakın.

4. Kabloları kablo güzergahından geçirin ve tüm bağlantıları yapın.

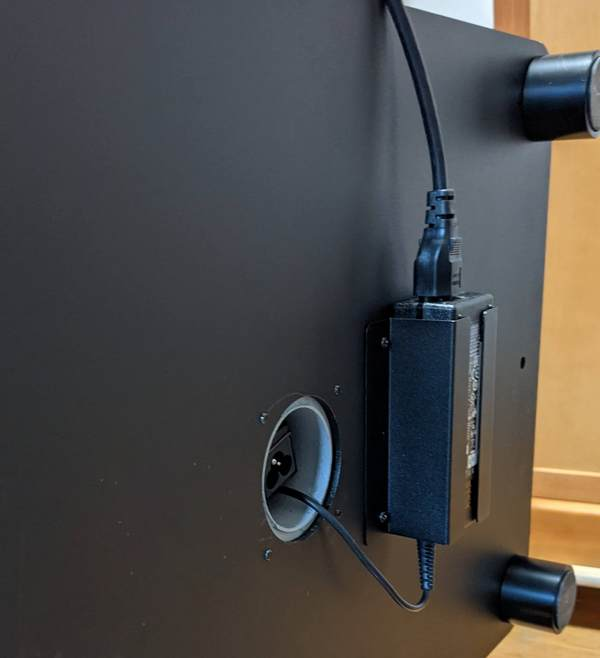

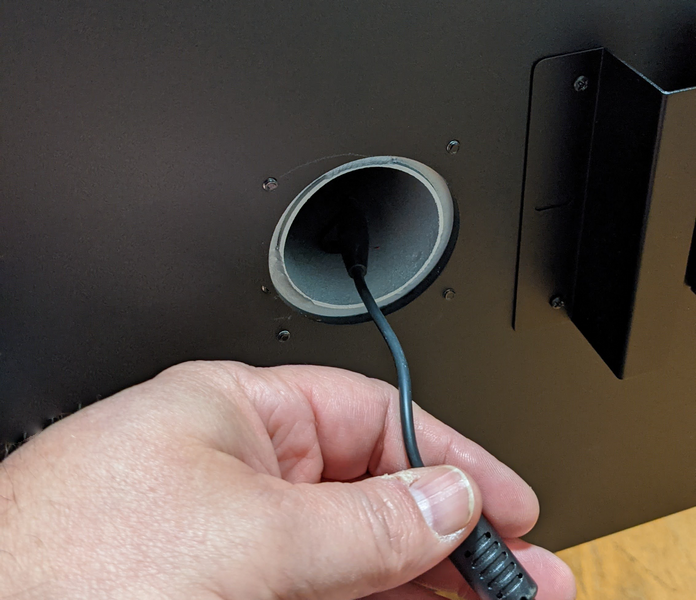

• Dikkat, büyük bir direk standı kullanıyorsanız (örneğin, bizim örneğimizde), cihazları monte etmeden önce gerekli olan kabloları direk üzerinden geçirin.
