Bu makale, EloPOS All-In-One (AIO) Dokunmatik Bilgisayar ile NCR görüntüleme yazılımını kullanmak için adımlar sağlamaktadır.

Notlar:

• Ağ kuralları, NetBIOS trafiği için UDP port 137'yi izin vermelidir
• Ağ adaptörü, TCP/IP üzerinden NetBIOS'a izin vermelidir
• Ağ paylaşımlı klasörü (yakalanan görüntüleri depolamak ve dağıtmak için yer)
• Windows sunucusu veya iş istasyonu
• Ağ segmentinde başka bir DHCP hizmeti olmamalıdır
• Ağ geçidiyle ve geçidisiz çalışır
• Ek sürücüler eklenirken Boot.wim dosyasının boyutu 400MB altında tutulmalıdır

Görüntüleme Suite İndirme:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Dosya İçeriği:

• Gereksinimler
• PXEBOOT-WINPE
• Recovery_Update
• Araçlar
• NCR Imaging Suite Kullanıcı Kılavuzu.doc
• ReleaseNotes.txt

Talimatlar:

1. Aynı ağ segmentinde sunucu “PXE sunucusu” ve EloPOS “PXE istemcisi” bağlayın
2. PXE sunucusunda, 10.10.10.2 IPv4 statik adres, alt ağ maskesi 255.255.255.0, geçit 10.10.10.1, DNS 8.8.8.8, 8.8.4.4 atayın
3. “Images” adıyla etiketlenmiş bir ağ paylaşımlı klasör oluşturun
4. \PXEBOOT-WINPE\UEFI\ klasörüne girin ve tftpd32.exe'yi başlatın

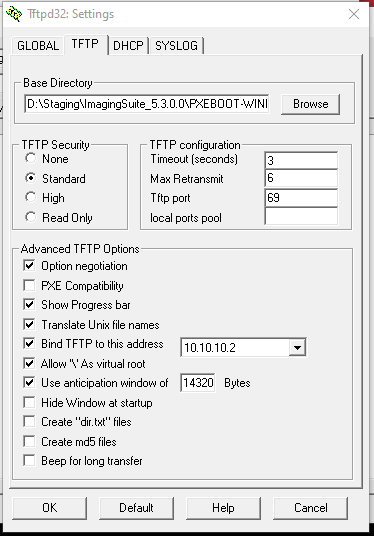

5. Aşağıda gösterilen ayarlarla TFTP sekmesini yapılandırın

6. Sonra, aşağıda gösterilen ayarlarla DHCP sekmesini yapılandırın

7. Tftpd32 ana penceresinde, sunucu arayüzünü 10.10.10.2 olarak seçin

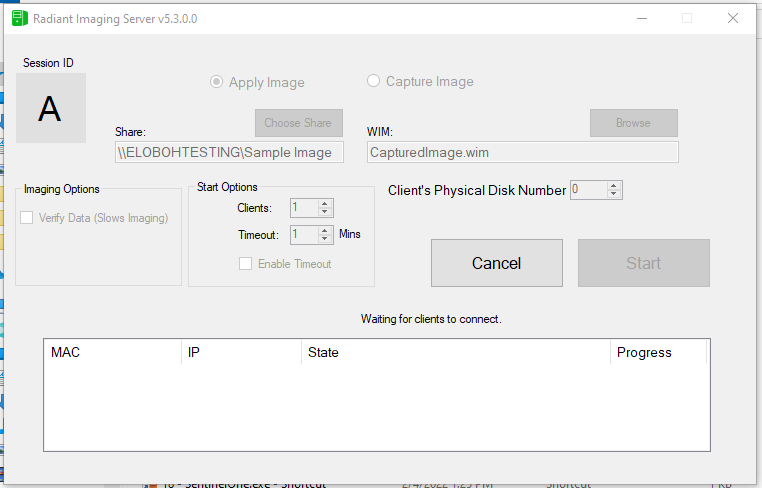

8. \ImagingSuite_5.4.0.4\Utilities\ klasörüne gidin ve ImagingServer.exe'yi başlatın
9. Capture veya Apply Image seçin. Bu örnekte, yakalanmış bir görüntü hazır.
10. Choose Share üzerine tıklayın ve “Images” ağ paylaşımlı klasörünü seçin
11. Paylaşımlı klasöre erişim için izin verilen kimlik bilgilerini girin
12. Daha önce yakalanmış bir görüntü (.wim) seçmek için Browse üzerine tıklayın
13. Start üzerine tıklayın

14. PXE istemcisinde, BIOS ayarlarında PXE boot ve UEFI modu etkinleştirin
15. Bir IPv4 ağ önyüklemesi gerçekleştirin
16. PXE istemcisinin PXE sunucusundan bir DHCP adresi almasını bekleyin
17. PXE istemcisinin boot.wim önyükleme dosyasını indirmesini bekleyin.
18. PXE istemcisinin ön önyükleme ortamına girmesini ve ağ sürücüsünü yüklemesini bekleyin.
19. PXE istemcisinin ImageClient.exe'yi otomatik olarak başlatmasını bekleyin
20. NCR sunucusuna Bağlan seçeneğini seçin
21. PXE sunucusunun IP adresi görünüyorsa, PXE istemcisi imaj almaya hazırdır.

Diğer notlar:

• boot.wim 400MB'den büyükse, EloPOS çöker. Dosyanın boyutunu azaltmak için gereksiz sürücüleri kaldırın. .wim dosyalarını değiştirmek ve temizlemek için Windows'taki DISM aracını kullanın.
• ImagingServer.exe, ImageClient.exe ile iletişim kurmak için NetBIOS hizmetini kullanacaktır
