Bu makale, 22 inç ve 15 inç* EloPOS veya i-Series 2.0'daki CMOS pilinin çıkarılması ve değiştirilmesi için adımları sağlar.

Bu prosedürü uygulamadan önce lütfen dikkatlice okuyun. Elektronik ekipmanları sökme konusunda deneyiminiz yoksa veya rahat hissetmiyorsanız, lütfen denemeyin. Bu prosedürü uygularken meydana gelen hasarlar Elo garantisi kapsamında değildir. CMOS pilinin değiştirilmesi için birimi Elo'nun Yetkili Servis Merkezine gönderebilirsiniz, talimatlar için lütfen BURADAN ulaşın.

22 inç ve 15 inç* EloPOS ve Windows ile i-Series 2.0 cihazlarında CMOS pilini çıkarmak ve değiştirmek için adımlar.

1. Gücü kesin ve 22” EloPOS veya 22” i-Series 2.0 ile Windows birimini koruyucu yüzeye ters koyun.

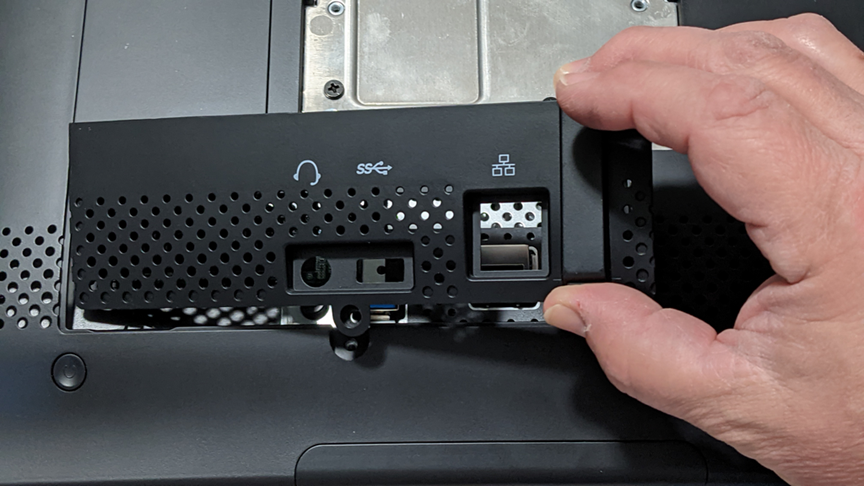

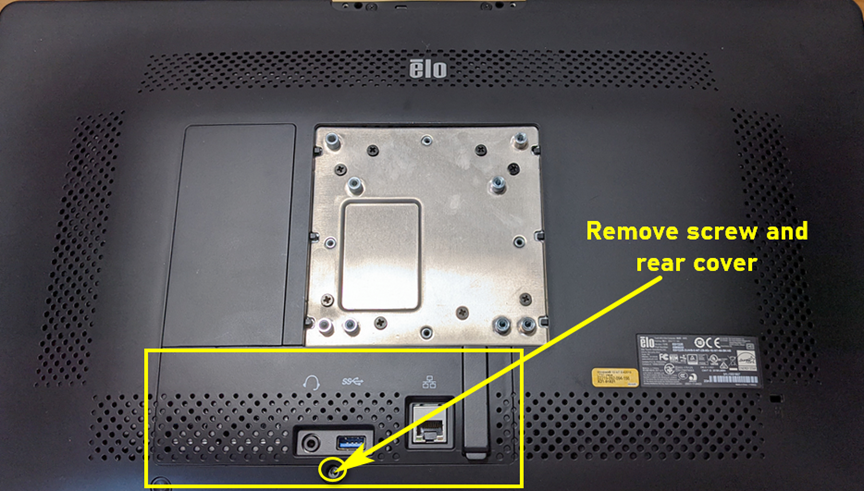

2. SSD kapağındaki vidayı çıkarın ve kırıcı tabakayı kaldırın.

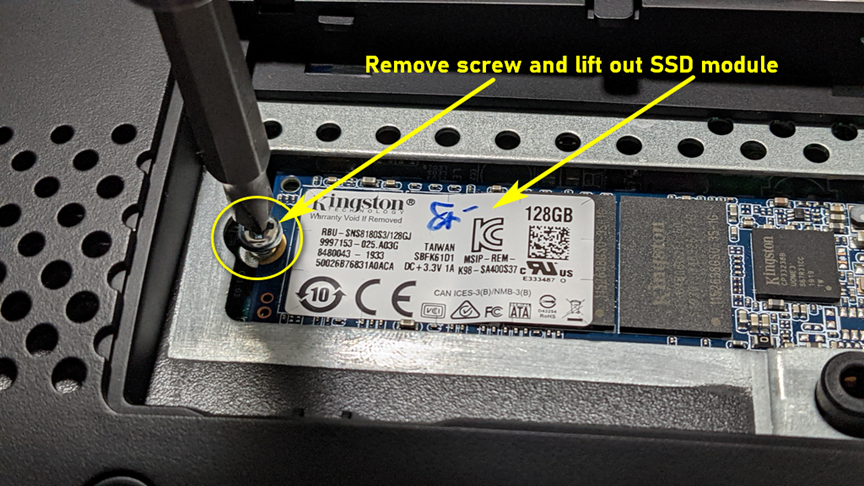

3. SSD vidasını çıkartın ve SSD modülünü birimden kaldırın.

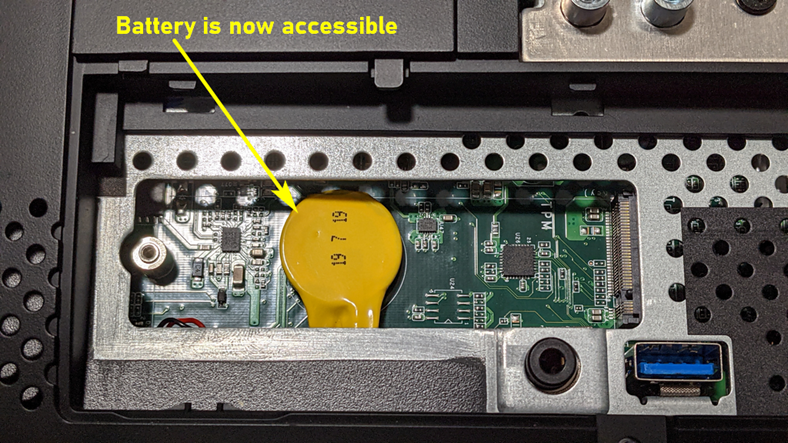

4. CMOS pili artık erişilebilir.

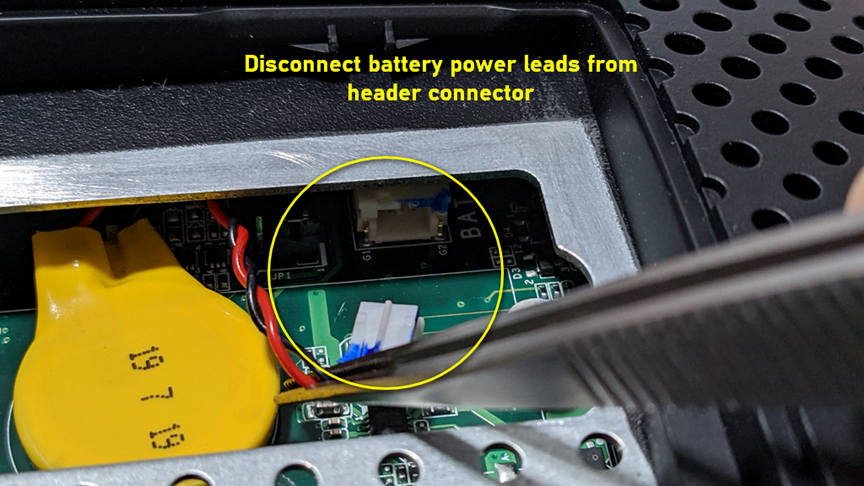

5. Pil güç bağlantı uçlarını header konektöründen çıkarın.

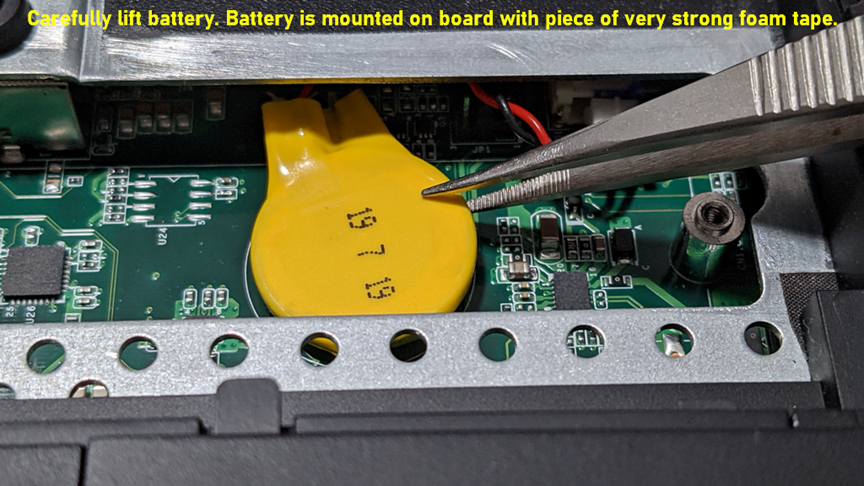

6. Dikkatlice CMOS pilini birimden çıkarın. Pili çıkarırken çok güçlü bir yapıştırıcı ile sabitlendiğini unutmayın, devre kartını kırmamaya dikkat edin.

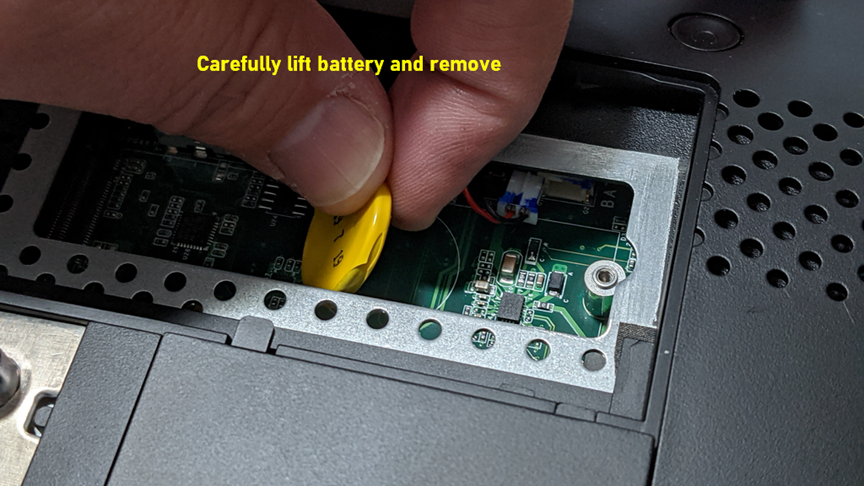

7. Yapıştırıcı çıktığında, parmaklarınızı kullanarak pili yukarı ve dışarı kaldırın.

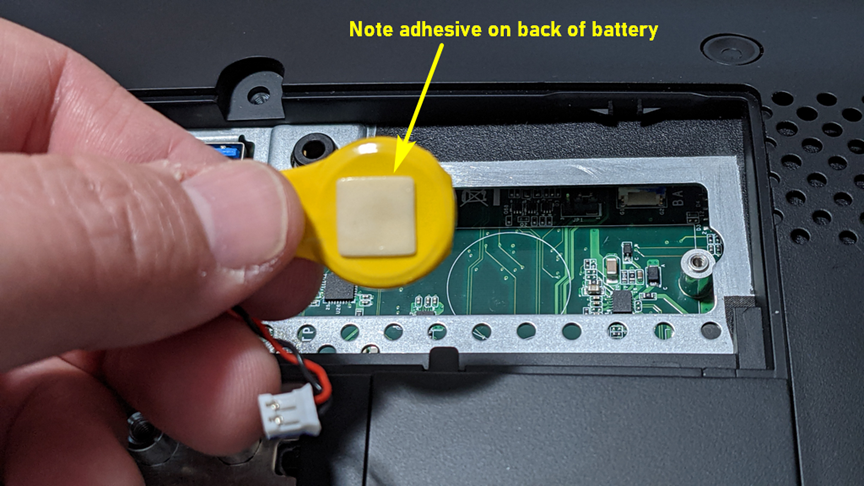

8. Aşağıdaki fotoğraf, pilin arkasındaki yapıştırıcıyı göstermektedir.



9. CMOS pilini yeni biriyle değiştirin ve sökme işleminin ters sırayla tekrar birleştirin.

• Değiştirme CMOS pili = CR-2032 3V uçlar ve yapıştırıcı ile.

10. Bu prosedürü uyguladıktan sonra BIOS'ta tarih ve saati resetlemeniz gerekecek.
