Bu makale Elo Konferans Kiti'nin nasıl birleştirileceği ve kurulacağı hakkında bilgi vermektedir

Elo Konferans Kiti Donanım Hızlı Kurulum Kılavuzu

İçindekiler

• Konferans Kamerası
• Uygulamalara sahip i5 Windows 10 Bilgisayar Modülü
• 2x Aktif Stylus 2x Pasif Stylus
• Stylus Tepsisi Yazılım Lisans Kartları
• Elo Hub

Diğer Aksesuarlar
Bilgisayar Modülü - 4x M6x50 vida, 4x M8x50 vida, 4x Ara parçalar | Stylus Tepsisi - 2x parmak vidası | Konferans Kamerası - 2x parmak vidası | Elo Hub - Referans Kılavuzu, 4x vida ile Alıcı Kartı, 3x vida ile 2x İstasyon tepsisi kapağı, 5 metre CAT6 Kablo, 1x HDMI Kablo, 1x USB C Kablo & Type C'den A'ya adaptör, 2x Kablo Kilitleme Braketi ile 2x Vida

Gerekli Olanlar
Uyumlu bir Elo ekran, 600x600 veya 400x400 VESA ile duvara montaj veya stand, kısa Philips başlı tornavida

Donanım Kurulum Adımları
Not: Montaj yeri, kablo yönlendirmesi ve hub yerleşimi planlamak için kurulumdan önce tüm kılavuzu okuyun. Elo, ekran montajı, kablo yönlendirmesi, kamera konumu ve konferans masası yerleştirmesi hakkında online olarak www.elotouch.com adresinde mevcut olan Elo İşbirliği Çözümü Kılavuzu'nda öneriler sunmaktadır.
Web sitesini görüntülemek için QR Kodunu tarayın:



1. Elo Bilgisayar Modülünü (ECM) Kurun

A. Ekranı çıkarın ve dikkatlice masanın üzerine yüzü aşağı gelecek şekilde yerleştirin. (Hoparlörlerden kaldırmayın veya ekranı hoparlörlerin üzerine koymayın.)

B. Ekranın arkasındaki (ECM) istasyon tepsisi kapağını sökün ve çıkarın.


C. Huddle kiti kutusundan ECM'yi çıkarın. (Dahil edilen iki lisans kartını sakladığınızdan emin olun.)

D. ECM'yi ekranın arkasındaki kılavuzların üzerine yerleştirin ve konektörü yerleştirmek için ECM'yi geri kaydırın.



E. ECM'nin önündeki güvenlik vidasını sıkın.



2. Elo Hub Alıcı Kartını Kurun

A. Ekranın arkasındaki alıcı kartının boş kapağındaki üç vidayı çıkarın ve kapağı atın.



B. Konferans kiti kutusundan Alıcı Kartı, yeni 5553 ve 6553 Alıcı Kartı kapakları ve vidalarını çıkarın.

C. 5553L veya 6553L ekranı için yeni bir alıcı kartı kapağı seçin ve ekrana montaj yapmak için sağlanan vidalarla Alıcı Kartını buna monte edin. 5553L için “55” ile işaretlenmiş kapağı ve 6553L için “65” ile işaretlenmiş kapağı kullanın.



D. Alıcı kartını (kapak takılı) ekrandaki bağlantı noktasına bağlayın. Alıcı kartı kapağını üç vida ile güvenli bir şekilde sabitleyin.



3. Konferans Kamerasını Kurun

A. Konferans Kamerasını Konferans Kiti kutusundan çıkarın.

B. Bir montaj yeri seçin – üst, alt veya yanlardan biri. NOT: Eğer kamerayı ekranın altına monte ediyorsanız, duvara montajdan sonra kamerayı kurun. Ayrıca bu konfigürasyonda stylus tepsisi kullanılamaz.

C. Seçilen yerden Elo Edge Connect™ port kapağını çıkarın.



D. Konferans kamerasını Elo Edge Connect portuna takın. Kameradaki USB konektörünün IDS ekranındaki konektörle hizalandığından emin olun.



E. Kamerayı her iki taraftaki uzun parmak vidalarını sıkıştırarak ekrana sabitleyin.

F. 2.5mm silindirik jak kablosunu kamera ile IDS ekranının arkasındaki “KAMERA” olarak işaretlenmiş en yakın bağlantı arasında bağlayın.



G. Görüntü sensörünün ok yönünün yukarıyı göstermesi için saat yönünde veya ters yönde döndürerek hizalayın. (Alt montaj için, ok aşağıyı göstermelidir)



4. Stylus Tepsisini Kurun

A. Stylus tepsisini huddle kiti kutusundan çıkarın.



B. Aşağıdaki Elo Edge ConnectTM port kapağını çıkarın.

C. Stylus tepsisini, brakete her iki tarafındaki stylus tepsisi parmak vidalarını takarak ve sıkıştırarak ekrana güvenle sabitleyin.

D. Kullanım için stylusu tepsiye yerleştirin. (PCAP ekranlar için aktif stylus, IR ekranlar için pasif stylus kullanın.)

5. Etkileşimli Ekranı Montajlayın

A. Ekranı Elo düşük profilli duvar montajı veya üçüncü taraf duvar montajı kullanarak montaj talimatlarına uygun olarak duvara monte edin. (Bazı üçüncü taraf montaj sistemleri, ECM ile etkileşimi önlemek için huddle kitinde dahil edilen 15 mm ara parçalar ve daha uzun montaj vidaları (M6x50mm veya M8x50mm) gerektirebilir.)



6. Elo Hub™'ı Kurun

A. Konferans hub'ını ve aksesuarlarını konferans kitinden çıkarın.
NOT: Ekrana direkt hub bağlantısı için bir adet CAT6 kablosu sağlanmaktadır. Gerekirse ek CAT6 ara bağlantı donanımı eklenebilir (örnekler için Elo Hub Kullanım Kılavuzu'na bakın). Toplam kablo yönlendirme uzunluğu 35 metreyi geçmemelidir.

B. CAT6 kablosunun bir ucunu Ekrandaki Elo Hub Alıcı kartına bağlayın.

C. CAT6 kablosunu masada bulunan Elo Hub'a yönlendirin ve bağlayın.

D. Sağlanan HDMI ve USB-C kablolarını Elo Hub'a bağlayın ve kabloları Elo Hub'a sabitlemek için vidalarla kilitleme braketlerini takın. Kablolar cihaz bağlantısı için kullanılır.



7. Kabloları Bağlayın ve Sistemi Açın

A. İnternet için ECM'ye bir ethernet kablosu bağlayın (Tavsiye edilir). Kablosuz bağlantı için, ECM'ye WiFi antenlerini takın.



B. Elo ekran aksesuar kutusunda bulunan AC güç kablosunu bağlayın.



C. Ekranın yan kapağını açın ve sistemi açın.




Elo Konferans Kiti Yazılım Hızlı Kurulum Kılavuzu

1. Ekranı ve ECM'yi Ayarlayın

A. Ekrandaki talimatları izleyerek OSD dilini seçin ve zamanı / zaman dilimini ayarlayın.

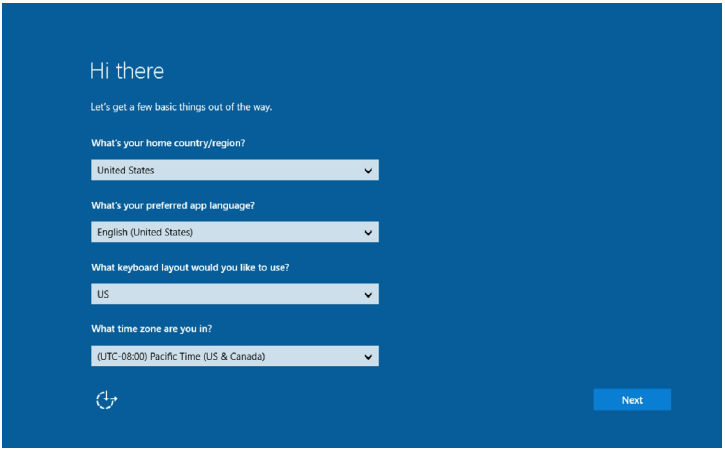

B. Windows kurulumunu tamamlamak için ekrandaki Windows talimatlarını izleyin. Bu, ekrandaki dokunmatik klavye veya ekranın yanındaki USB portu aracılığıyla bağlanan USB klavye/fare ile yapılabilir.

Not: Bilgisayarın yazılımı kaydetmek için internete bağlı olması gerekmektedir.



2. Toplantı Yazılımını Kurun
Örneğin: Microsoft Teams'i Kurma

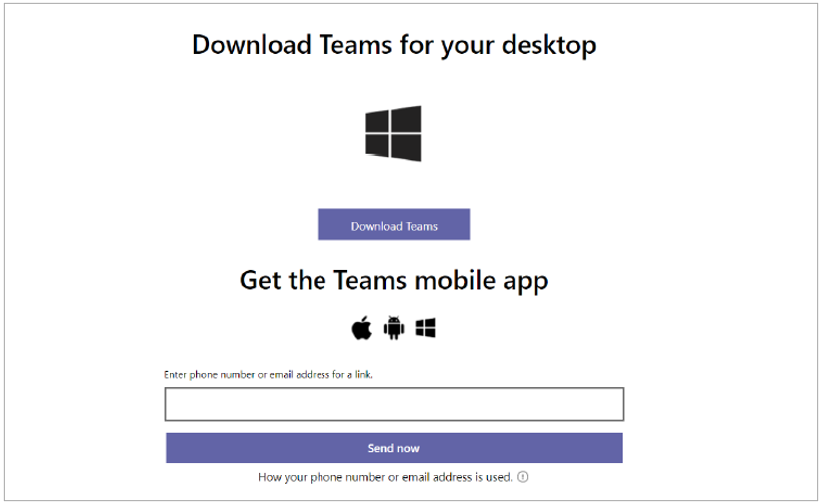

A. Bir tarayıcı açın ve https://teams.microsoft.com/downloads adresine gidin.

B. Teams yükleyici uygulamasını indirin ve açın.

C. Microsoft Teams'i yüklemek için talimatları izleyin.

D. Zoom veya Cisco Webex gibi başka bir web konferans uygulaması yüklüyorsanız, o uygulamayı indirin ve yüklemek için talimatları izleyin.

E. Elo donanımını kaynaklarınız olarak belirleyin:
i. Hoparlör = Yankı Engelleyici Hoparlörlü Telefon
ii. Mikrofona = Elo Hub Hoparlörlü Telefon
iii. Kamera = Elo Konferans Kamerası


3. Qwizdom Oktopus Lisansını Kaydedin (Beyaz Tahta yazılımı)

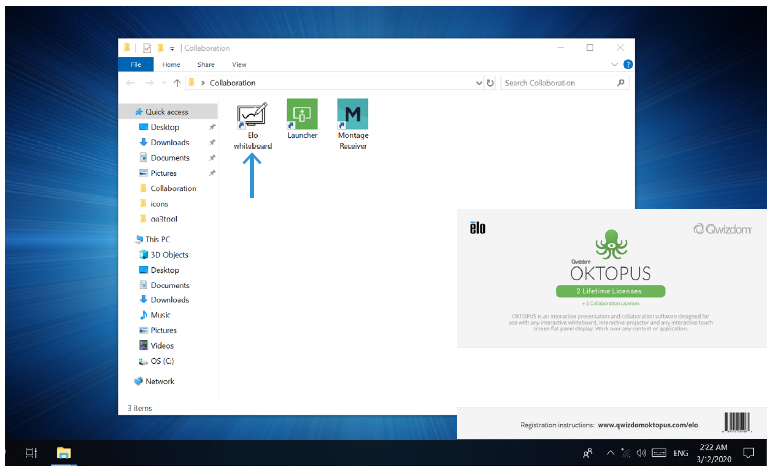

A. Masaüstündeki İşbirliği klasöründe bulunan Elo Beyaz Tahta uygulamasını açın.

B. Ekrandaki talimatları izleyin.

C. Huddle kiti kutusundan sakladığınız lisans kartını kullanın.

D. Oktopus kullanıcı kılavuzuna https://qwizdomoktopus.com/user-guide adresinden erişebilirsiniz.



4. DisplayNote Montage ve Launcher Lisanslarını Kaydedin
(Kablosuz Sunum ve Toplantı Uygulaması Organizatörü)

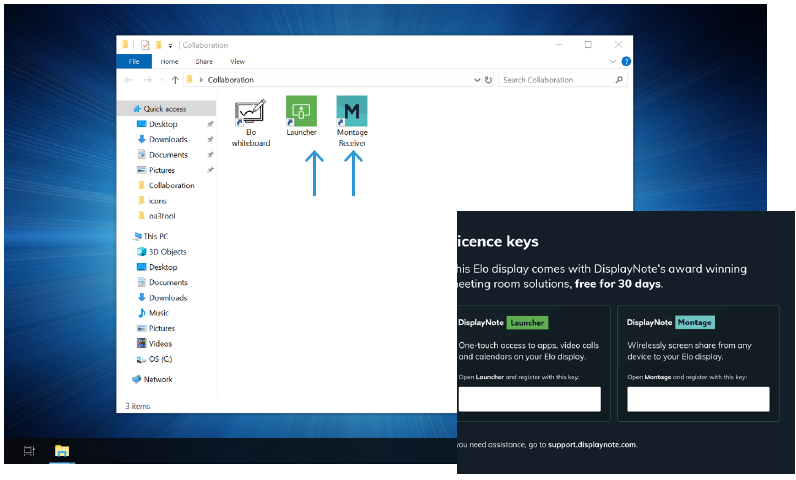

A. Masaüstündeki İşbirliği klasöründe bulunan DisplayNote uygulamalarını açın.

B. Ekrandaki talimatları izleyin.

C. Huddle kiti kutusundan sakladığınız lisans kartını kullanın.

D. İstenilen uygulamaları içerecek şekilde Launcher'ı ayarlamak için talimatları izleyin
https://www.displaynote.com/solutions/launcher adresinde bulunabilir.

E. Montage bilgilerine
https://www.displaynote.com/solutions/montage adresinden ulaşabilirsiniz.

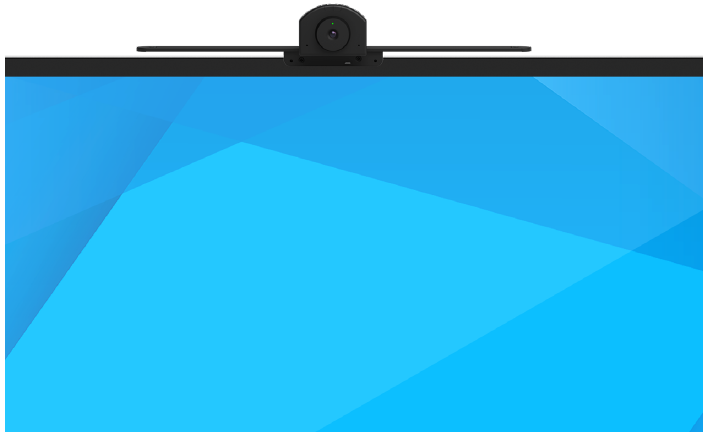

5. Konferans Kamerası Kurulumunu Tamamlayın

A. Toplantı yazılımınızı başlatın ve toplantı yazılımında kamerayı etkinleştirin.

B. Webcam kullanıldığında yeşil aktivite göstergesi yanacaktır.

C. Üst veya alt montaj ise, kamerayı sağa/sola kaydırın ve istenen görüntü alanı için eğin.

D. Yan montaj ise, kamerayı yukarı/aşağı kaydırın ve istenen görüntü alanı için ortalayın.

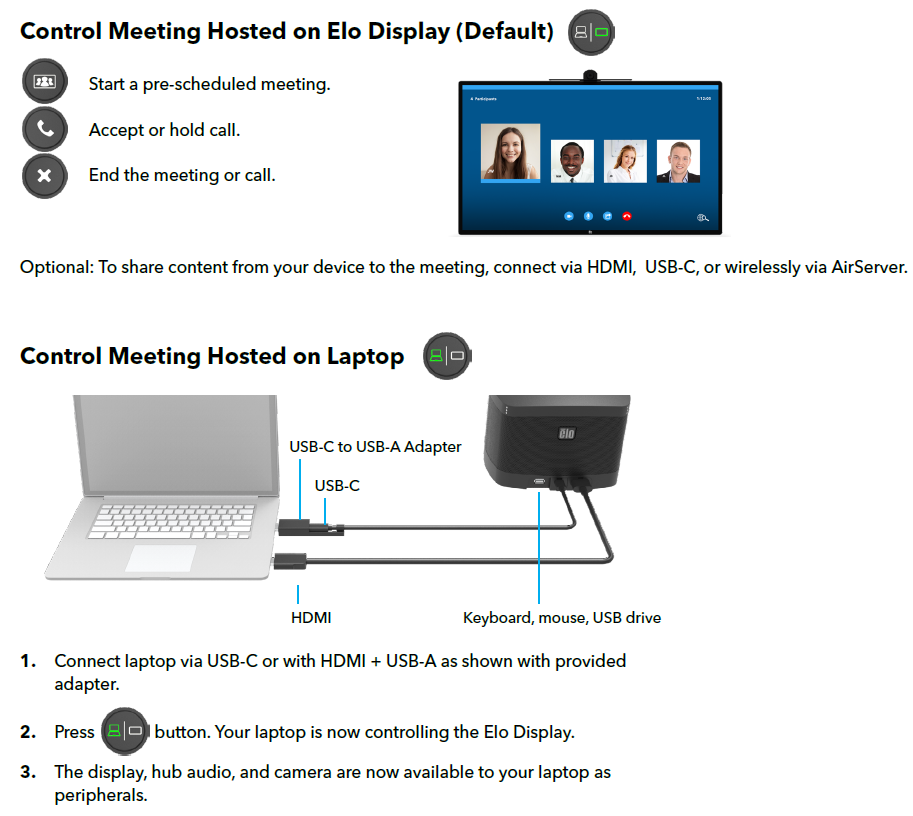

6. Elo Hub Kurulumu

A. Lütfen toplantı yazılımınızın açık olduğundan emin olun, böylece Elo Hub'ın tüm işlevselliğini etkinleştirebilirsiniz.

B. Toplamda toplantıyı başlatmak, durdurmak ve sessize almak için Elo Hub üzerindeki tuşları kullanın.



Yukarıdaki QIG'in .pdf sürümünü indirin BURADAN
