Bu makale, bir Elo Açık Çerçeve Monitörünün nasıl monte edileceğine dair kılavuzlar ve talimatlar sunmaktadır

Açık Çerçeve monitörler çerçevesiz açık çerçeveli dokunmatik monitörlerdir. Elo'nun Açık Çerçeve Monitörlerinin çoğu için satın alınabilir opsiyonel çerçeve kitleri mevcuttur.

Aşağıda, bu monitörlerin çeşitli montaj seçenekleri kullanılarak nasıl kurulduğunu açıklayan kılavuzlar bulunmaktadır.

Arka Montaj
Kesim detayları için boyut çizimine başvurun; çizimi Açık Çerçeve Monitörleri dokümantasyon bölümünden PDF formatında indirin.

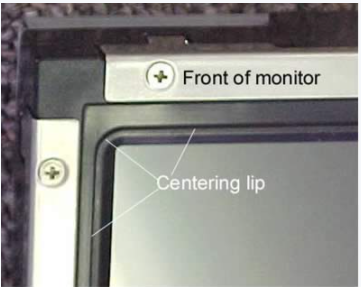

Temel monitörler, arkadan monte edilmek üzere tasarlanmıştır ve küçük montaj kulakçıkları ile delikli açılı braketler ile güvence altına alınır. Hafif yükseltilmiş bir merkezi kenar, ön plakadaki kesime oturmak için tasarlanmıştır. Merkezi kenarın köşelerinin yuvarlatılmış olduğunu unutmayın. Her monitör için yarıçap kesim boyutlarında verilmiştir ve bu boyutlar boyut çiziminde bulunmaktadır.

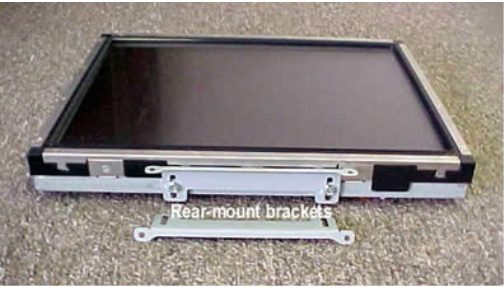

Montaj braketleri, ön plaka kalınlığını ayarlamak için deliklidir. Gösterilen braketler yalnızca arka montaj uygulamaları için tasarlanmıştır. Üst ve alt veya monitörün her iki yanına monte edilebilir. Braketlerdeki delikler, ardından ön plakanın arka yüzeyine bağlanır. Metal ön plakalar için temiz bir montaj (açık vida yok) sağlamak amacıyla plakanın arkasında profesyonelce monte edilmiş sıkıştırmalı somunlar kullanılmalıdır. Ahşap ön plakalar için kısa ahşap vidalar arka taraftan monte edilebilir.

Ön Montaj.
Opsiyonel ön montaj çerçeveleri mevcuttur; parça numaraları için Açık Çerçeve Monitör web sayfalarındaki Aksesuarlar bölümüne bakın.



Kesişim ve montaj detayları için boyut çizimine başvurun; çizimi Açık Çerçeve Monitör web sayfalarındaki Dokümantasyon bölümünden PDF formatında indirin.

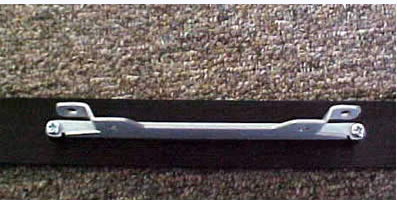

Ön montaj çerçevesi, üst, alt ve her iki yüze önceden bağlanmış braketlerle gelir.



Braketlerin monitöre bağlanmak için içe doğru açılan kulakçıkları vardır.

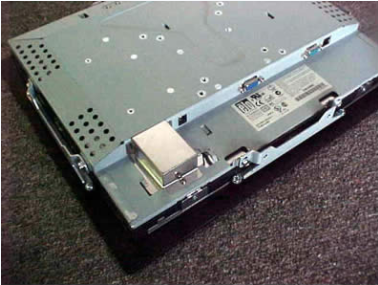

Monitör çerçevenin üzerine yerleştirilir ve dört braket, dahil edilen vidalarla monitöre bağlanır. Opsiyonel ön montaj çerçevesi, muhafazanın ön plakasının ön tarafında montajı desteklemek için etrafında ekstra 3/8" ekler (yaklaşık).

Artık monitör, ön plakadaki kesime, ön taraftan oturur.

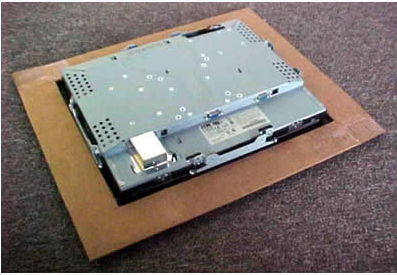

Yukarıdaki resim, kutunun ön plakasını simüle etmek için bir karton parçası kullanılarak arka görünümü göstermektedir. Belirtilen kesim boyutlarının hem monitörün hem de kaydırmalı ön çerçeve montaj braketlerinin geçebilmesi için yeterli alan sağladığını unutmayın.

NOT: Arka montaj bölümünde yer alan arka montaj braketleri kullanılmamaktadır. Özel ön montaj braketleri, ön montaj çerçeve kitinde bulunmaktadır.

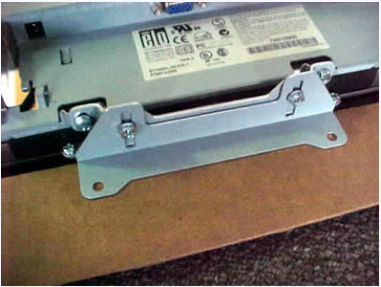

Özel ön montaj braketleri, çerçeve montaj braketlerinde bulunan dişli deliklere bağlanır; bu braketler ardından ön plakanın arkasına itilir ve vidalar delikli delikler üzerinde sıkılır.

NOT: Braketleri ön plakaya sabitleyen delikler ön çerçevenin boyutları dışındadır (ön çerçeve, geçmeli vidalar kullanıldığında vida başlarını kapatmaz). Bu nedenle, metal ön plakalar kullanılırken temiz bir montaj (açık vida yok) sağlamak amacıyla plakanın arkasında profesyonelce monte edilmiş sıkıştırmalı somunlar kullanılmalıdır. Ahşap ön plakalar için kısa ahşap vidalar arka taraftan monte edilebilir.
