Bu makale, Elo'nun USB-C kablosu için spesifikasyon ve pin çıkış bilgilerini sağlar
Kendi USB-C kablonuzu 3. parti bir kaynaktan temin etmek istiyorsanız, aşağıda elektriksel ve tel kalınlığı spesifikasyonlarını bulabilirsiniz.
- USB 2.0 ve USB 3.1 ile geriye dönük uyumlu
- Güç iletimi 5V 3A/9V 3A/15V 1.8A/20V 1.35A

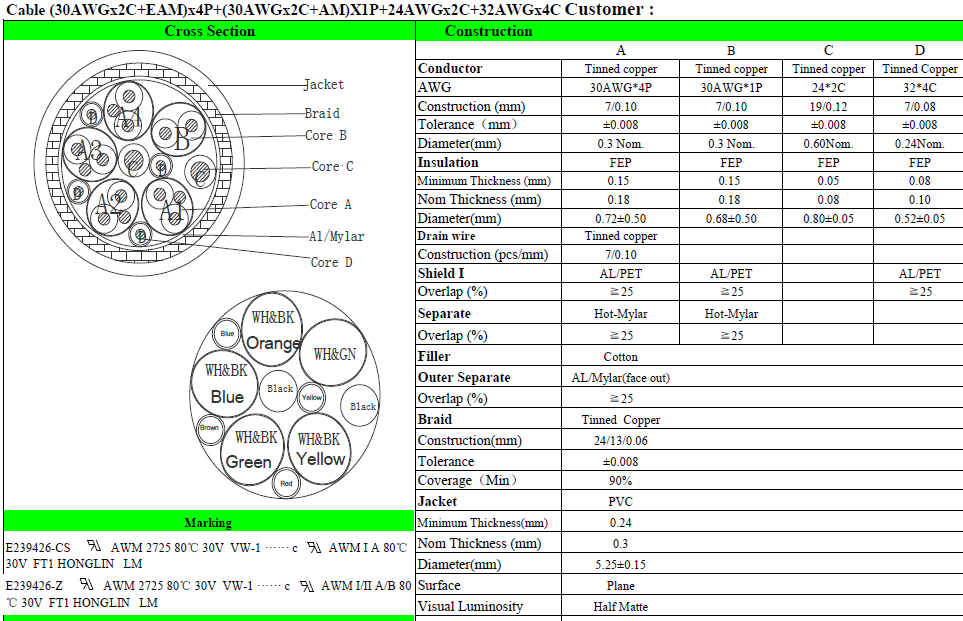

- Tel kalınlığı, aşağıda Elo’nun P/N: E710364 kablo tasarımı/kablosu için bilgi bulunmaktadır
Aşağıdaki tabloda USB-C kablosu (E710364) ile ilgili pin çıkış bilgilerini bulabilirsiniz.
| P1 (USB TypeC) | P2 (USB TypeC) | |
| GND | GND | |
| TX1+ | TX1+ | |
| TX1- | TX1- | |
| VBUS | VBUS | |
| CC1 | CC1 | |
| D+ | D+ | |
| D- | D- | |
| SBU1 | SBU1 | |
| VBUS | VBUS | |
| RX2- | RX2- | |
| RX+ | RX+ | |
| GND | GND | |
| GND | GND | |
| TX2+ | TX2+ | |
| TX2- | TX2- | |
| VBUS | VBUS | |
| CC2 | CC2 | |
| D+ | D+ | |
| D- | D- | |
| SBU2 | SBU2 | |
| VBUS | VBUS | |
| RX1- | RX1- | |
| RX1+ | RX1+ | |
| GND | GND |
