Bu makale 2799L Dış Mekan Açık Çerçeve Monitöründeki bağlantıları sağlar

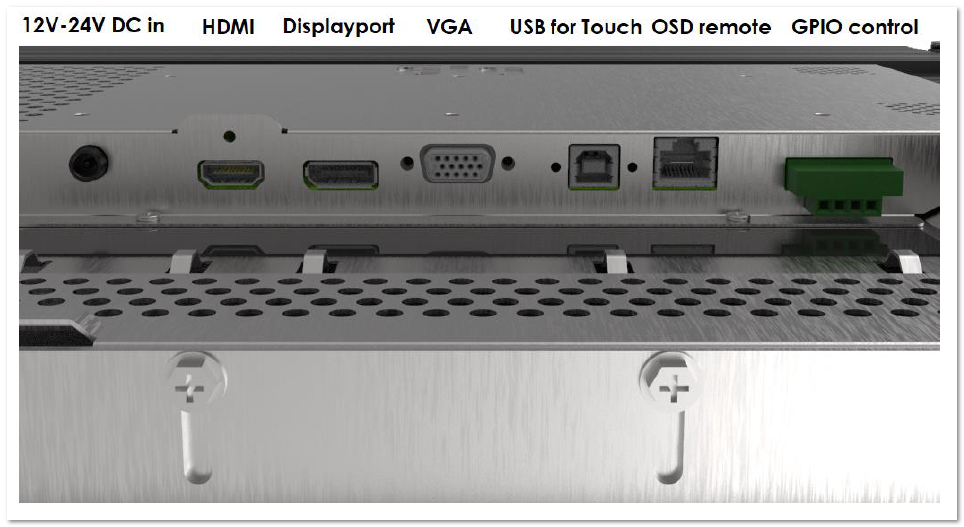

Bağlantı Paneli & Ara Yüzler
Dokunmatik Ekran Bağlantıları
1. HDMI, DP veya VGA video kablolarını monitörün HDMI, DP veya VGA giriş konektörü ile HDMI/DP/VGA video kaynağınız arasında bağlayın. HDMI veya VGA konektörünü kullanırken kazara bağlantının kopmasını önlemek için video kablosunun vidalarını sıkarak güvenli hale getirin.
2. USB dokunmatik kablosunu monitörün USB konektörü ile PC'nizin USB portu arasında bağlayın veya monitörün VGA konektörü ile PC'nizin COM (Serial) portu arasında VGA Y-kablonuzu (isteğe bağlı kable seti E810917) bağlayın. Kazara bağlantının kopmasını önlemek için USB kablosunun vidalarını sıkarak güvenli hale getirin.
3. Monitörün giriş güç jakına 12-24VDC güç kaynağı bağlayın. Elo, ayrı olarak kilitli konektörlü 12VDC güç adaptörü ve bölgesel güç kablosu kitleri sunmaktadır.
4. Dokunmatik ekran, AÇIK durumda gelir; kablolar bağlandığında monitörünüzde video görüntülenmelidir.
2. USB dokunmatik kablosunu monitörün USB konektörü ile PC'nizin USB portu arasında bağlayın veya monitörün VGA konektörü ile PC'nizin COM (Serial) portu arasında VGA Y-kablonuzu (isteğe bağlı kable seti E810917) bağlayın. Kazara bağlantının kopmasını önlemek için USB kablosunun vidalarını sıkarak güvenli hale getirin.
3. Monitörün giriş güç jakına 12-24VDC güç kaynağı bağlayın. Elo, ayrı olarak kilitli konektörlü 12VDC güç adaptörü ve bölgesel güç kablosu kitleri sunmaktadır.
4. Dokunmatik ekran, AÇIK durumda gelir; kablolar bağlandığında monitörünüzde video görüntülenmelidir.
