Bu makalede Elo I-Series 3.0 cihazının arkasına CFD (Müşteri Yönlü Ekran) eklemek için gerekli adımlar açıklanmaktadır.

Demonstrasyonun yapıldığı sistem, Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Elo I-Series 3.0'a Intel cihaz ile CFD ekleme adımları

1. Yerin I-Series cihazını koruyucu bir yüzeye ekranı aşağı gelecek şekilde koyun.

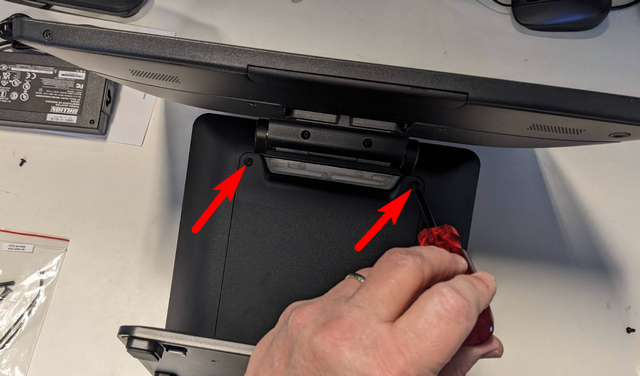

2. İki adet Phillips vidayı çıkarın



3. Arka plastik kapağı kaydırın




4. İçeren Arka CFD Kapağını birimin arkasına kaydırın ve iki Phillips vidayı yerine takın




5. İki adedi Phillips vidayı ön stand kapak kapaklarından çıkarın

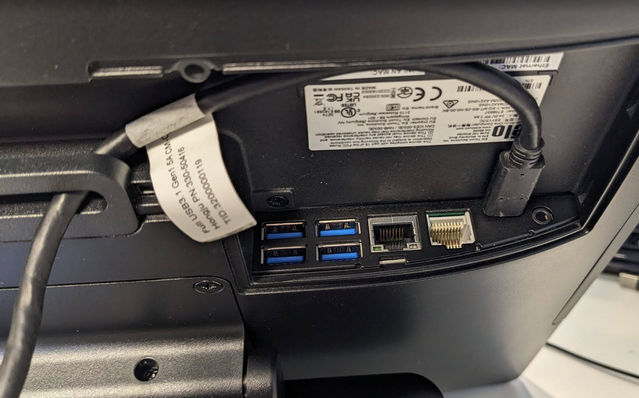

6. CFD'nin USB-C kablosunu kablo yönlendirme deliklerinden geçirin ve birlikte USB-C portuna bağlayın AIO

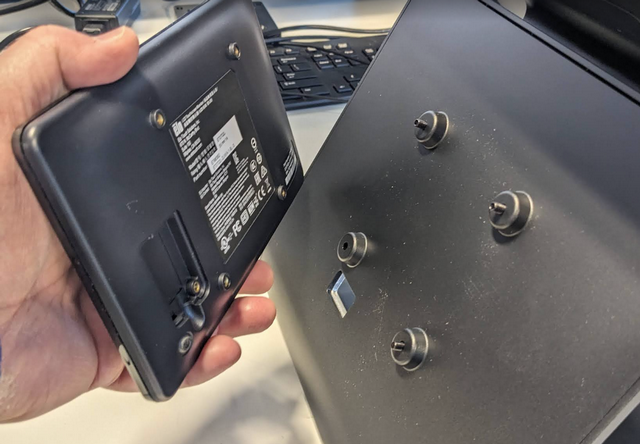

7. Dahil edilen vidaları kullanarak CFD'yi birimin arka kısmına takın önceden açılmış montaj deliklerinden






Aşağıdakiler ürünün Kullanım Kılavuzunda bulunabilir.
