Elo ECMG4'ü Bağımsız Bilgisayar Modülü Olarak Kullanma
Bu makale, Elo ECMG4'ü bir IDS ekranından bağımsız olarak nasıl çalıştıracağınızı açıklar. Bu, ECMG4'ü test, sahneleme veya yapılandırma için HDMI girişi olan herhangi bir monitöre bağlamanızı sağlar.
Gerekli Donanım
- Elo ECMG4 Bilgisayar Modülü: https://www.elotouch.com/accessories-ecmg4.html
- HDMI destekli monitör (bu kılavuzda kullanılan örnek: Elo 1099L Dış Mekan Açık Çerçeve Monitörü )
- Elo Bilgisayar Modülleri için 0.35M Adaptör Kablosu C14 – Elo P/N: E766781
-
Kuzey Amerika 1.8m (6-foot) Güç Kablosu C13 – Elo P/N: E593865
- Alternatif olarak, Tripp Lite'dan bu C13 güç kablosunu kullanabilirsiniz.
- HDMI kablosu örneği için buraya bakabilirsiniz.
- USB dokunmatik kablo (dokunmatik monitöre bağlanırken gereklidir) örneği için buraya bakabilirsiniz.
-
Açma/Kapama düğmeli güç prizi – Elo P/N: E765397
- Alternatif olarak, Tripp Lite'dan bu açma/kapatma düğmeli güç prizini kullanabilirsiniz.
Bağlantı Adımları
-

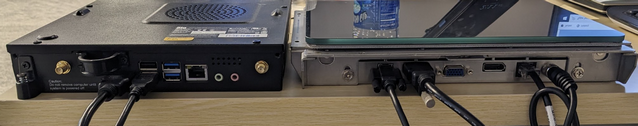

HDMI kablosunu monitör ile ECMG4 arasında bağlayın. Dokunmatik monitör kullanıyorsanız, ayrıca USB dokunmatik kablosunu da bağlayın.
-

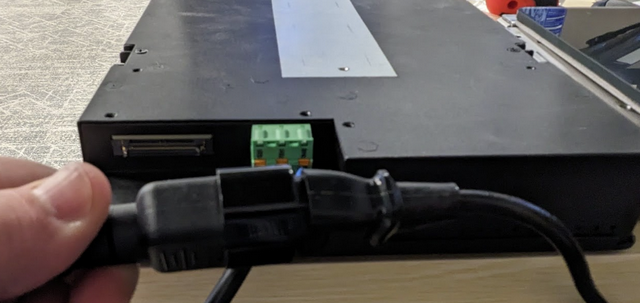

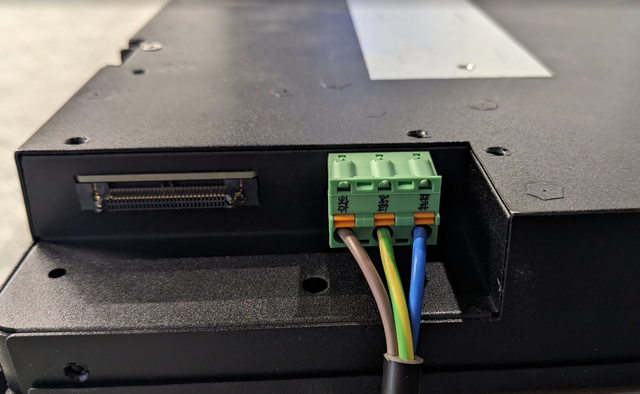

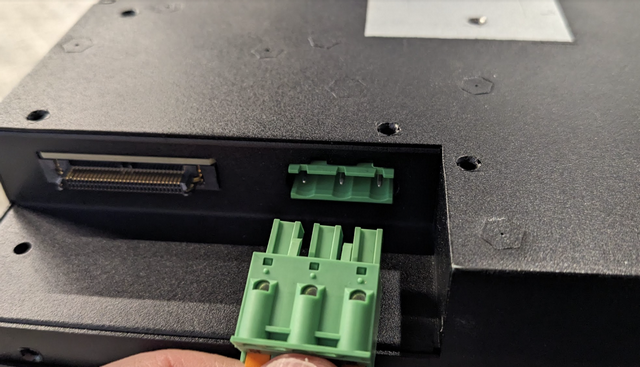

0.35M Adaptör Kablosunu C14 ECMG4 bilgisayar modülüne bağlayın.
-

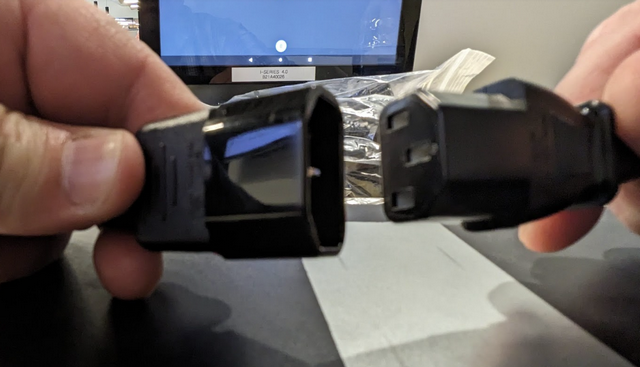

C13 güç kablosunu, adaptör kablosundaki C14 bağlantısına bağlayın.
- Gücü uygulamak için C13 güç kablosunu bir anahtarlı güç prizine veya anahtarlı bir prizin içine takın.
-

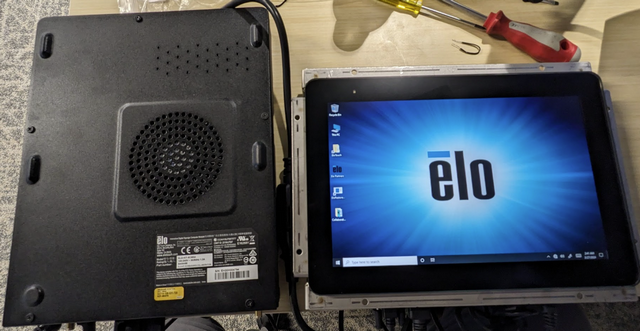

Görüntü çıkışının monitörde göründüğünü ve sistemin başlatılmaya başladığını doğrulayın.
ECMG4'ün harici bir güç anahtarı yoktur. Cihazı açıp kapatmak için bir anahtarlı priz veya açma/kapama düğmeli bir güç prizi kullanın. Güç tekrar uygulandığında, ECMG4 otomatik olarak başlangıç sırasını başlatacaktır.
BIOS'ta Güç Ayarlarını Değiştirme
ECMG4'ün AC gücü uygulandığında otomatik olarak açıldığını sağlamak için, aşağıdaki BIOS ayarını değiştirin.
- Başlatma sırasında bağlı bir klavye ile DEL tuşuna basarak sistemin BIOS'una girin.
-

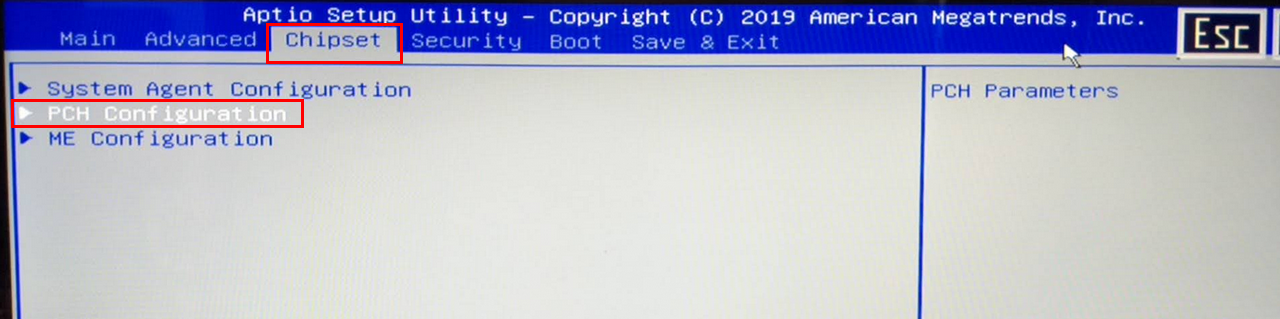

Chipset bölümüne, ardından Chipset PCH Yapılandırması sekmesine gidin.
Chipset PCH Yapılandırması" width="1280" height="319" /
-

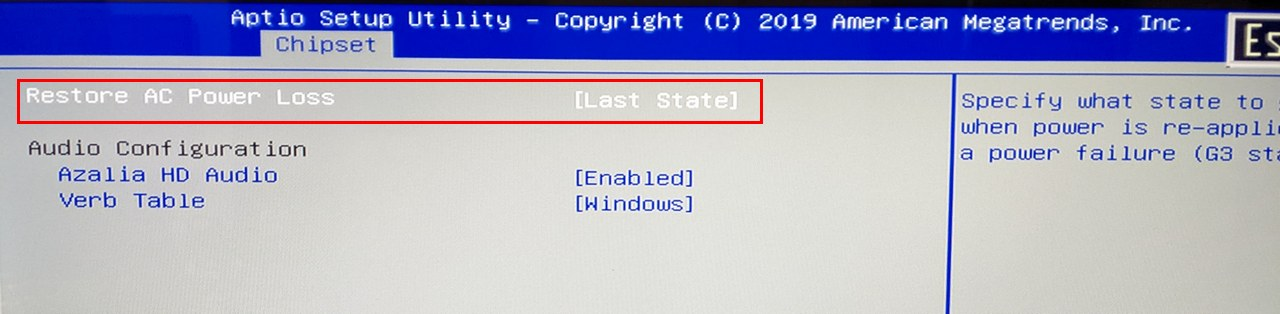

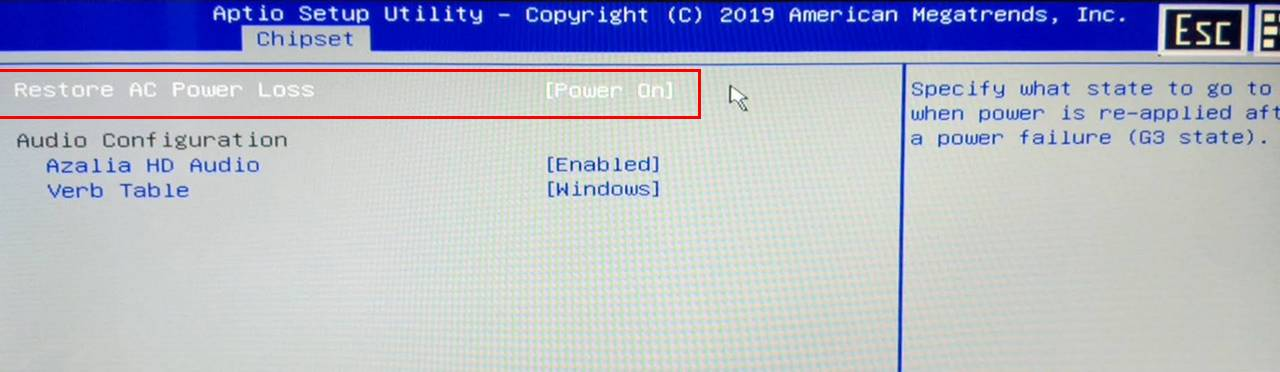

AC Güç Kaybını Kurtarma seçeneğini bulun. Varsayılan olarak, bu Son Durum olarak ayarlanmıştır. Bunu Gücü Aç olarak değiştirin.

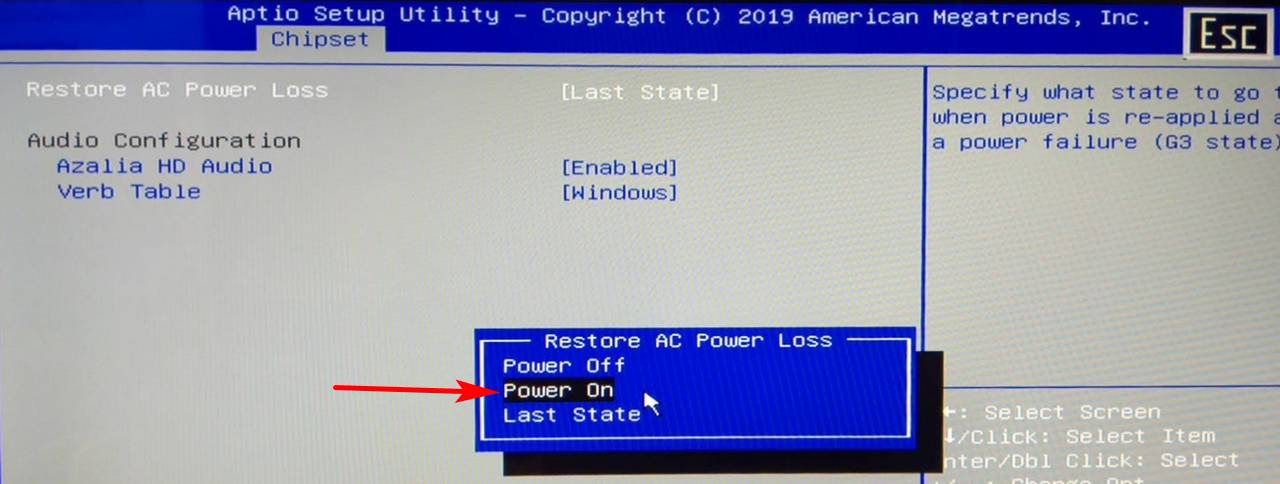

Gerekli: AC Güç Kaybını Kurtarma ayarını Gücü Aç olarak ayarlayın, böylece ECMG4 güç uygulandığında otomatik olarak başlar. - Değişiklikleri kaydedin ve BIOS'tan çıkın. ECMG4, artık AC gücü uygulandığında otomatik olarak açılmalıdır.
