Bu makale, monitörün giriş güç boyutlarının adaptörün konnektör boyutundan neden farklı olduğunu açıklamaktadır.

Kısa cevap: Bağlantının (jak ve fiş) farklı taraflarından ölçülmüştür ve farklı referans noktaları kullanmaktadır. Monitör jakı, merkez pimini ve giriş delik boyutunu listelerken, adaptör fişi, fişin iç deliğini ve dış silindiri listeler. Birbirine uyacak şekilde tasarlanmışlardır.

Genel Bakış

• Örnek (Elo 1504L):
  • Monitör spesifikasyonu: “DC Jak (2.0mm pim dış çap, 6.4mm silindir iç çap)”
  • Güç adaptörü fişi: “5.5 mm dış silindir × 2.1 mm iç delik”
• Bu fark normal ve kasıtlıdır. Parçalar güvenli bir şekilde birleştirilmek üzere tasarlanmıştır.

Ölçümlerin Eşleşmesi

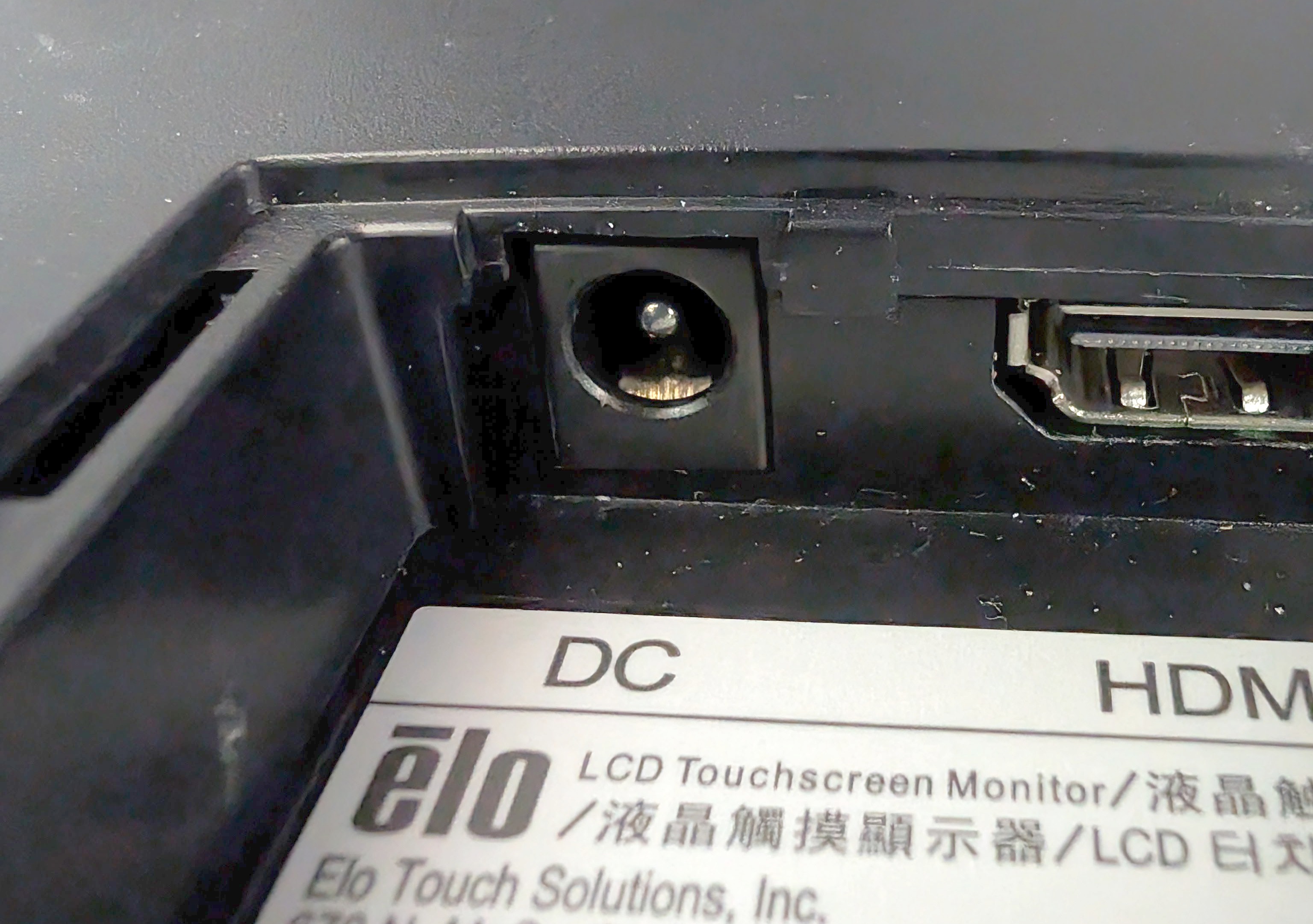

• Jak (monitörde):
  • 2.0 mm = jakın merkez pim çapı
  • 6.4 mm = giriş deliği/yüzüğü çapı (bir kılavuz, temas değil)

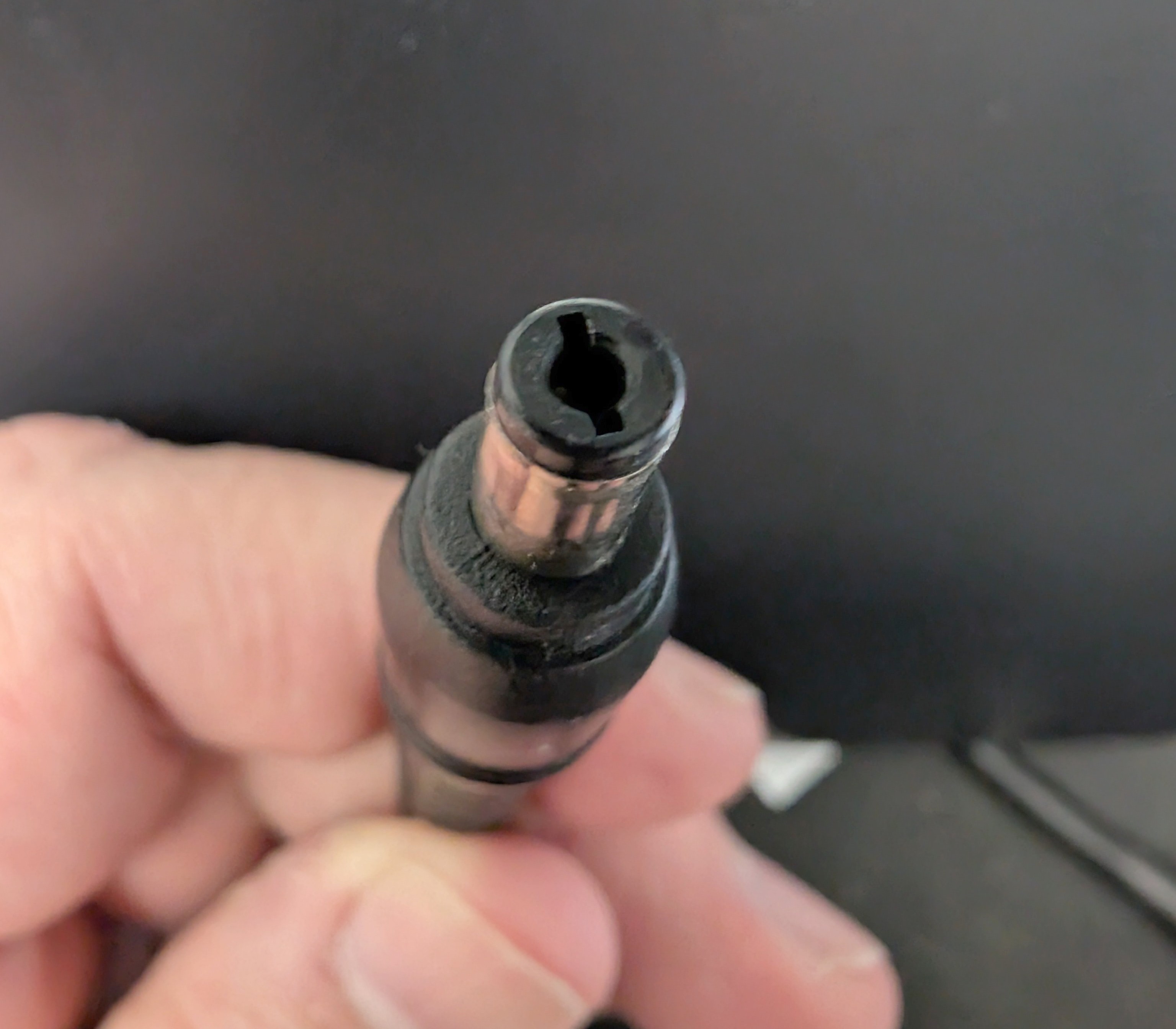

• Fiş (adaptörde):
  • 5.5 mm = fişin silindirinin dış çapı (OD)
  • 2.1 mm = fişin delik iç çapı (ID)

Merkez pamuk: 2.0 mm vs. 2.1 mm

• Jakın merkez pimi 2.0 mm’dir (monitör tarafı).
• Fişin iç deliği 2.1 mm’dir (adaptör tarafı).
• O 0.1 mm fark, fişin kolayca kayması için kasıtlı bir boşluk olup, jakın yay kontakları güvenilir bir elektrik bağlantısı sağlamak için uygun basıncı korur.

“6.4 mm silindir iç çapı” (jak tarafı)

• 6.4 mm değeri jakın ön bore/girişi olup, elektrik teması büyüklüğü değildir.
• Jak içinde, yay kontaktları 5.5 mm fiş silindiri ile kavramak için boyutlandırılmıştır.
• Daha büyük 6.4 mm bore, 5.5 mm fişin tamamen ve tutarlı bir şekilde oturması için yerleştirme boşluğu ve toleransı sağlar.

Uyumluluk Özeti

• Sayılardaki farklılığa rağmen, sağlanan 5.5 mm × 2.1 mm adaptör fişi, 2.0 mm pim jakı ve 6.4 mm giriş bore ile tamamen uyumludur. Bu eşleşme standarttır ve güvenli, doğru bir güç bağlantısı sağlar.

En İyi Uygulama Kontrolleri

• Kullanmadan önce her zaman voltaj, akım değeri ve polaritenin (genellikle merkez-pozitif) monitörün gereksinimlerini karşıladığından emin olun.

Görsel Referans

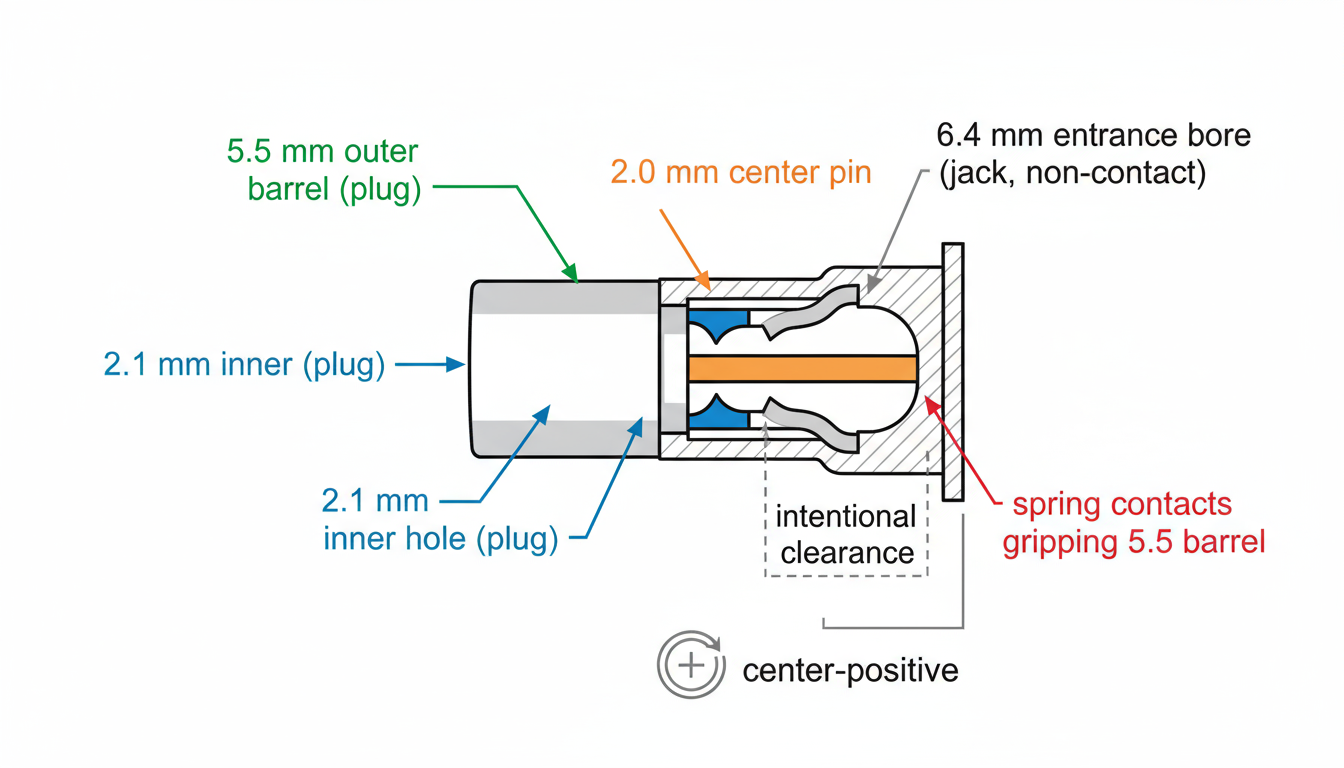

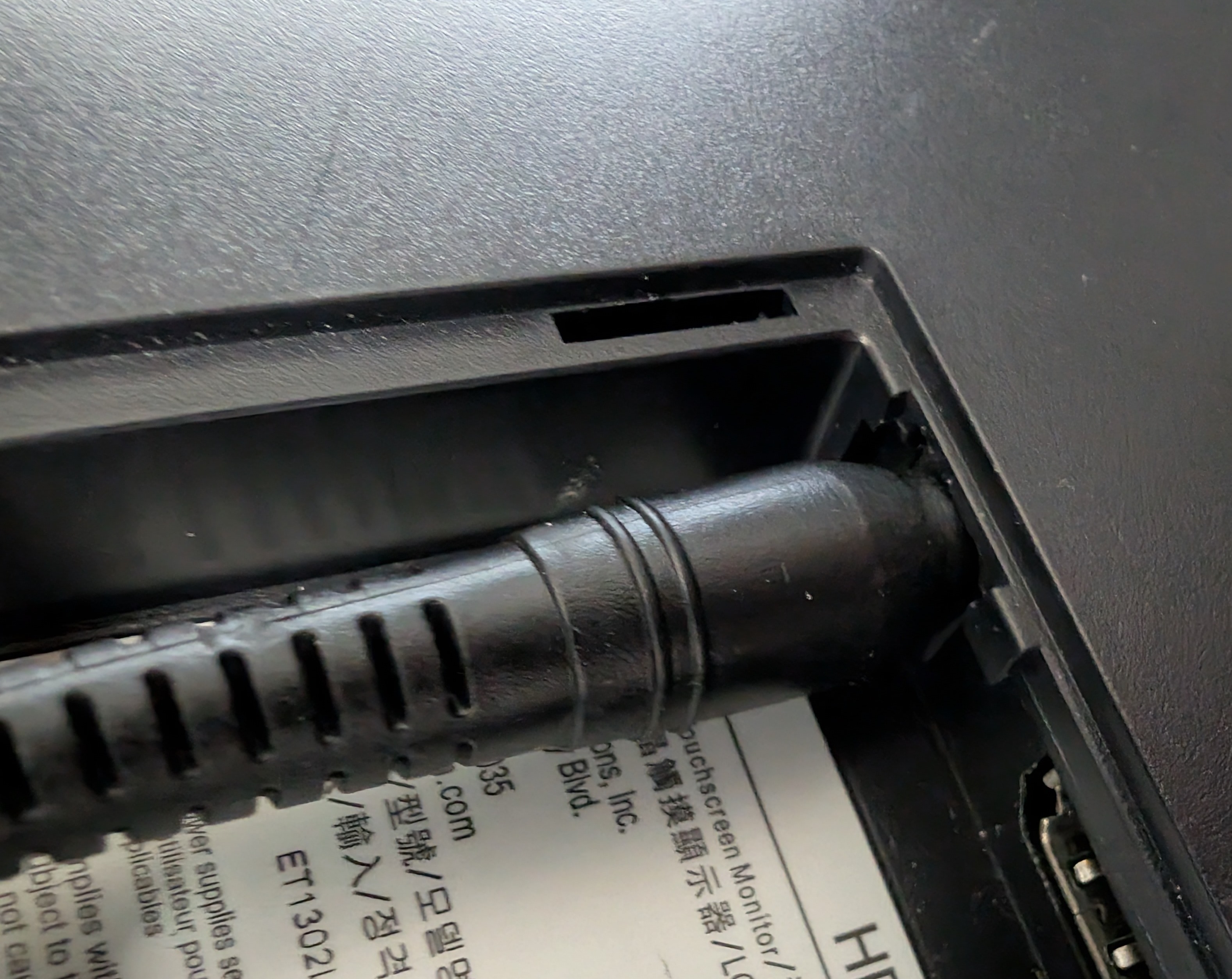

• Aşağıdaki renk kodlu kesiti gösteren fotoğraflara/şemaya bakın:
  • 5.5 mm fiş silindiri (jak yayları tarafından temas edilen)
  • ~2.0 mm jak pim üzerinde 2.1 mm fiş iç deliği (kasıtlı boşluk)
  • 6.4 mm jak giriş bore (temas etmeyen kılavuz)
