• E384627 - Elo Edge Connect 2D Barkod Tarayıcı (4720) Siyah
• E454122 - Elo Edge Connect 2D Barkod Tarayıcı (4720) Beyaz
• E245047 - Elo Edge Connect 2D Barkod Tarayıcı (4107) Siyah
• E454318 - Elo Edge Connect 2D Barkod Tarayıcı (4107) Beyaz

SE4720 Avantajları

✅ Genişletilmiş tarama mesafesi - 30" (76.2 cm) kadar
✅ Daha geniş yatay görüntüleme açısı - 48°
✅ Uzun mesafeli tarama uygulamaları için en iyisi

SE4107 Avantajları

✅ Daha kompakt tasarım - %31 daha ince (1.05" vs 1.40")
✅ Daha hafif ağırlık - %31 daha hafif (0.049 lbs vs 0.071 lbs)
✅ Daha yüksek çözünürlük - 1280 x 960
✅ Daha geniş dikey görüntüleme açısı - 33.5°
✅ Alan kısıtlı kurulumlar için en iyisi

Tarayıcınızı ilk kez USB ile bağladığınızda aşağıdakileri deneyimleyeceksiniz:

İlk Bağlantı

• Tarayıcı, güç ve başarılı başlatma onayı vermek için üç sesli bip sesi çıkarır

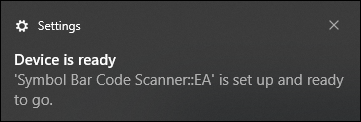

• Windows PC'de, sağ alt görev çubuğunda bir bildirim görebilirsiniz:

  "Cihaz hazır. Symbol Barkod Tarayıcı::EA ayarlandı ve kullanıma hazır."

Görsel Göstergeler

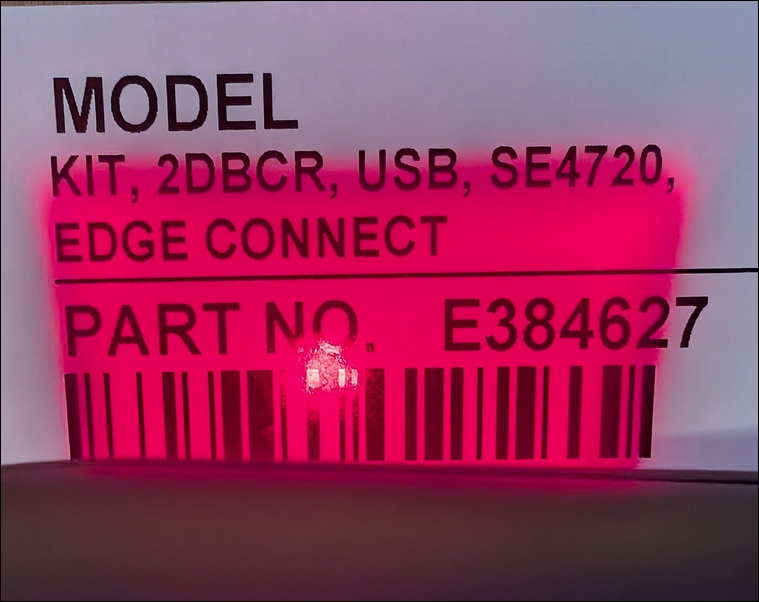

• SE4720 tarayıcısının kırmızı aydınlatma LED'i sürekli olarak trapez şekilli bir desenle yanmaktadır

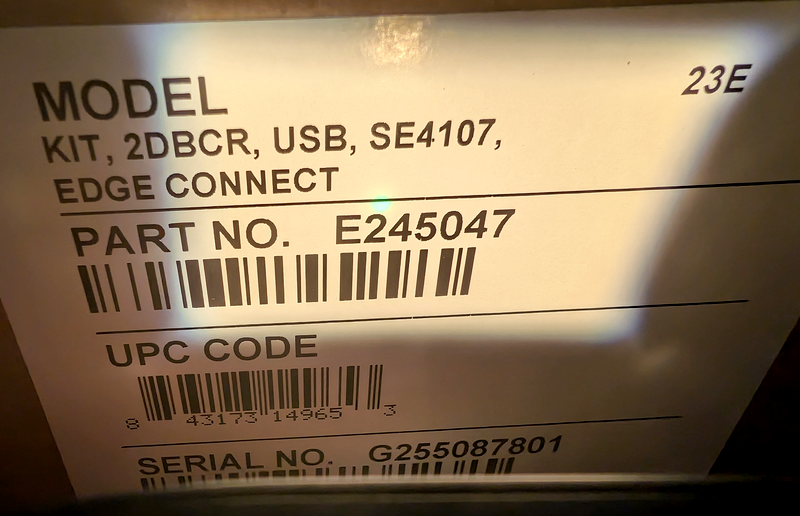

• SE4107 tarayıcısının beyaz aydınlatma LED'i sürekli olarak trapez şekilli bir desenle yanmaktadır

Tarama İşlemi

• Sensörün önünden bir nesne geçtiğinde veya hareket algılandığında, lazer hedef otomatik olarak devreye girer
• Başarılı bir barkod taraması yapıldığında, tarayıcı sesli bir bip sesi çıkarır
• Yapılandırma barkodları QIG'de mevcuttur

Yukarıdaki barkodlar, SE4720 ve SE4107 Barkod Tarayıcıları ile birlikte gönderilen Hızlı Kurulum Kılavuzu'nda (QIG) bulunmaktadır

SNAPI ile Görüntüleme Arayüzü

Hem SE4720 hem de SE4107, USB üzerinden SNAPI (Symbol Native API) kullanacak şekilde fabrika çıkışlı yapılandırılmıştır. Bu gelişmiş protokol şunları sağlar:

• Barkod veri iletimi
• Görüntü yakalama ve teşhis özelliklerine erişim
• Zebra'nın yazılım araçları aracılığıyla yapılandırma ve firmware yönetimi

Not: SNAPI, ana sistemde Zebra sürücülerinin veya Zebra Tarayıcı SDK'sının yüklü olmasını gerektirir. Bu destek olmadan, barkod verileri Notepad veya tarayıcı giriş alanları gibi metin alanlarında görünmeyecektir.

Sunum Modu

Sunum Modu'nda, tarayıcı elle tutulmadan çalışır:

• Hareket veya barkod algılandığında otomatik olarak hedef ve aydınlatma devreye girer
• Hiçbir tetikleyici basışı veya yazılım komutu gerekmez
• Kiosklar, sabit montajlar veya tezgah kurulumları dahil olmak üzere elle tutulmadan uygulamalar için idealdir

Sisteminiz SNAPI protokolünü desteklemiyorsa, açılan metin alanlarında barkod verilerinin görünmesini sağlamak için USB Klavye HID Emülasyonu Modu'na geçebilirsiniz.

Yapılandırma Adımları

1. Elo/Zebra tarayıcınızla birlikte gelen Hızlı Kurulum Kılavuzu'nu bulun
2. Kılavuzda yalnızca "USB Klavye HID" etiketiyle işaretlenmiş barkodu tarayın
3. QIG'de başka barkodlar taramayın

Bu ayar, tarayıcının standart bir USB klavye gibi davranmasını sağlayarak okunan barkod verilerini tuş vuruşları olarak gönderir.

Not: SE4720 veya SE4107'yi Klavye HID Emülasyon Modu için yapılandırmak, Sunum Modunu etkinleştirmek ve her taramadan sonra otomatik olarak bir Enter tuş vuruşu eklemek isterseniz, ya bu makaleye ekli özel barkod etiketlerini tarayabilir ya da bu makaleye bağlı özel yapılandırma dosyalarını yüklemek için 123Scan'i kullanabilirsiniz.

Tarayıcıyı orijinal yapılandırmasına döndürmek için:

1. Hızlı Kurulum Kılavuzu'nu açın
2. Kılavuzda sağlanan "Varsayılanları Geri Yükle" barkodunu tarayın

Bu, iletişim arayüzü ve mod dahil tüm ayarları, fabrika çıkış durumu ile sıfırlayacaktır.

Tarayıcı Modeli Tanıma

Zebra'nın 123Scan aracı ile yapılandırırken:

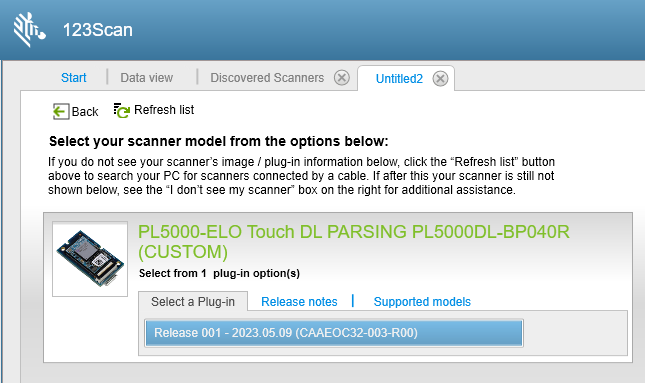

• SE4720, Model: PL500DL olarak görünecek (SE4720 değil)

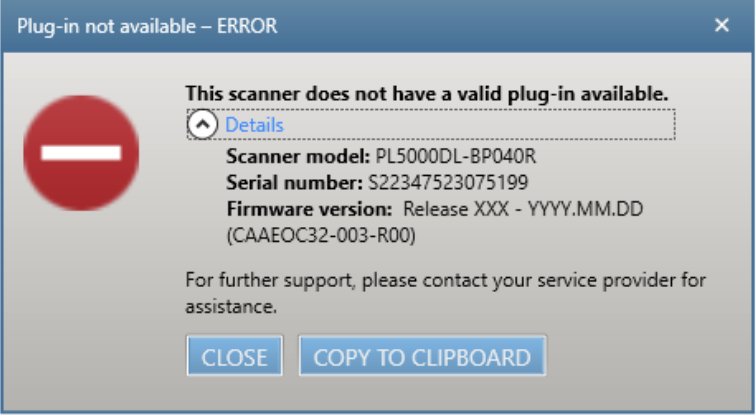

• "Bu tarayıcıda geçerli bir eklenti yok" uyarısını alabilirsiniz.

• Eğer yukarıdaki hata alınırsa, lütfen şu makaleyi ziyaret edin: Neden SE4720 Tarayıcılarıyla "Barkod Tarayıcı, Eklenti Mevcut Değil" hatası alıyorum?

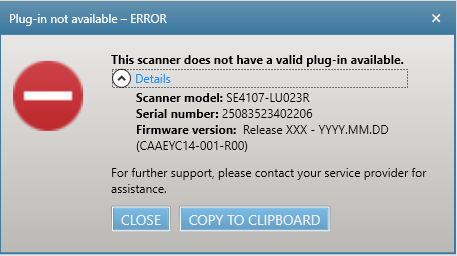

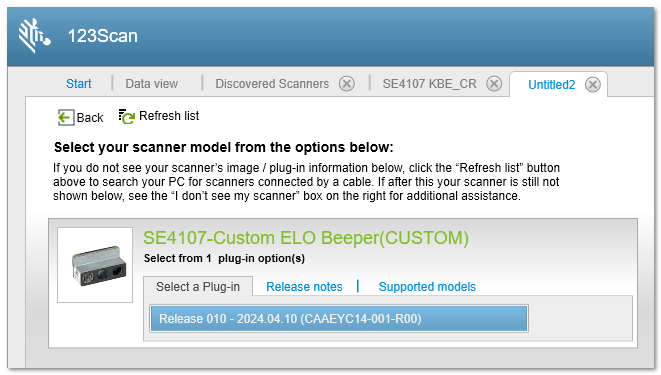

• SE4107, SE4107 olarak görünecek, ancak "Bu tarayıcıda geçerli bir eklenti yok" hata mesajı da gösterebilir.

• Eğer yukarıdaki hata alınırsa, lütfen şu makaleyi ziyaret edin: Neden SE4107 Tarayıcılarıyla "Bu tarayıcıda geçerli bir eklenti yok" hatası alıyorum?

Yazılım Sürümü

Doğru tanıma ve yapılandırma için en son sürümü kullandığınızdan emin olun.

En son sürüm: v6.00.0036 (Ekim 2025'te yayınlandı)

Zebra'dan 123Scan Araçlarını İndirin
