Elo Edge Connect 10 Tuşlu Klavye – Hızlı Kurulum Kılavuzu

Bu makale, uyumlu Elo dokunmatik ekran monitörleri ile kullanıldığında Elo Edge Connect 10 Tuşlu Klavye (ELO-KIT-KEYPAD-1523L-1723L) için kurulum talimatları sağlar.

Desteklenen Ekranlar

• Elo 1523L Dokunmatik Ekran Monitörü
• Elo 1723L Dokunmatik Ekran Monitörü

Paket İçeriği

• 1 × 10 Tuşlu Klavye
• 1 × Edge Connect Kablo
• 1 × 1523L için Braket
• 1 × 1723L için Braket
• 2 × Düz Başlı Vida (M4 × 18 mm)
• 2 × Pan Başlı Vida (M3 × 6 mm)
• 4 × Düz Başlı Vida (M3 × 7 mm)

Klavye Kurulumu

Adım 1: Klavyeyi Brakete Bağlayın

1. Kabloyu klavyeye bağlayın.
2. 1523L veya 1723L monitör için uygun braketi seçin.
3. Klavye brakete takın.
4. Kiti kullanarak dört (4) M3 × 7 mm düz başlı vida ile klavyeyi sabitleyin.

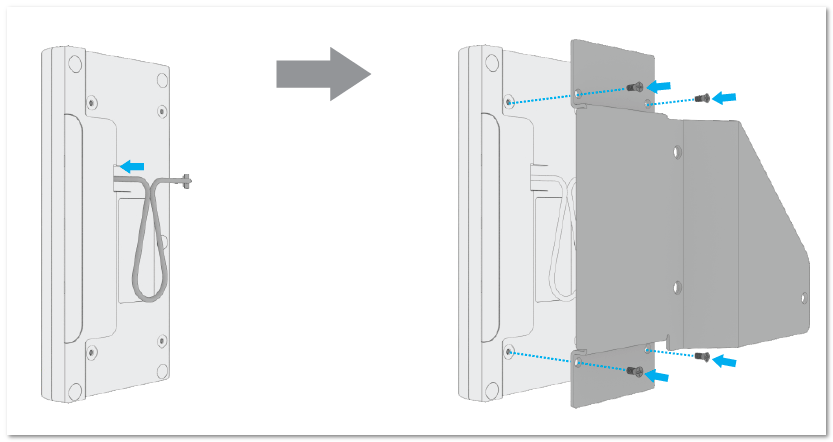

Görsel: Kablo bağlı klavye brakete takılı

Adım 2: Monitörü Hazırlayın

1. Periferik kapağından iki (2) vidayı çıkarın.
2. Periferik kapağı sökün.
3. Monitör standından vidayı çıkarın, görüldüğü gibi.

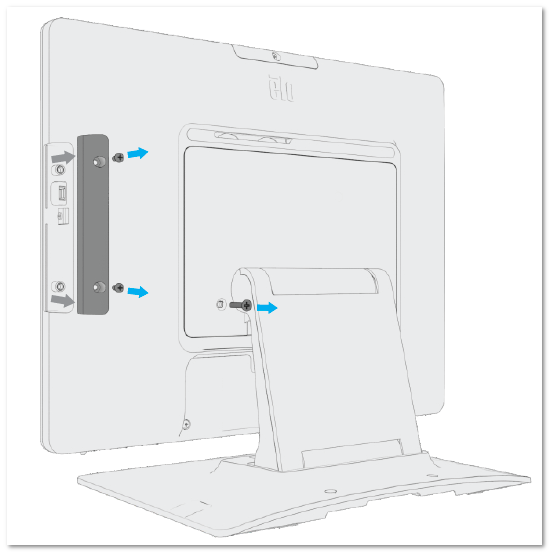

Görsel: Periferik kapak ve stand vidasının çıkarılması

Adım 3: Kabloyu Monitöre Bağlayın

1. Klavye kablosunu monitör Edge Connect portuna bağlayın.

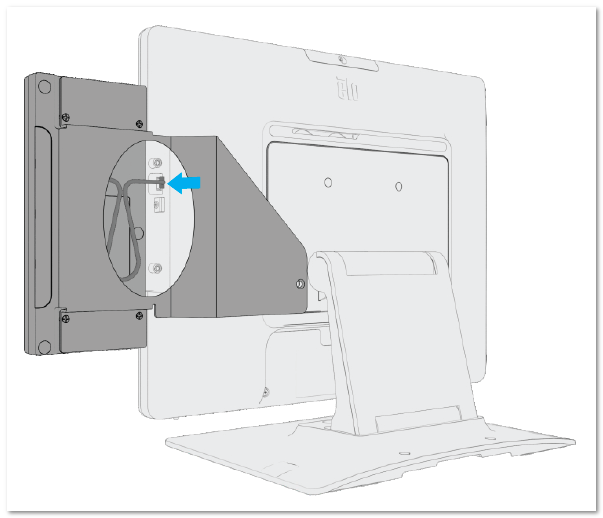

Görsel: Klavyeden monitöre bağlı kablo

Adım 4: Klavye Montajını Sabitleyin

1. Klavye ve braket montajını monitöre takın.
2. İki (2) M3 × 6 mm pan başlı vida ile sabitlemeye başlayın.
3. İki (2) M3 × 18 mm düz başlı vida takın.
4. Tüm vidaları sıkarak kurulumu tamamlayın.

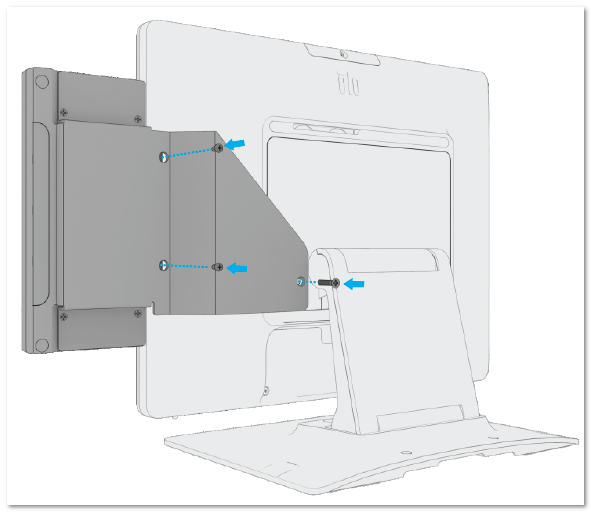

Görsel: Monitere sabitlenmiş klavye ve braket

İsteğe Bağlı MSR Edge Connect (E001002) Kurulumu

Adım 1: Kenar Kapağını Çıkarın

1. Klavye üzerindeki Kenar Kapağını çıkararak periferik bölmeyi açığa çıkarın.

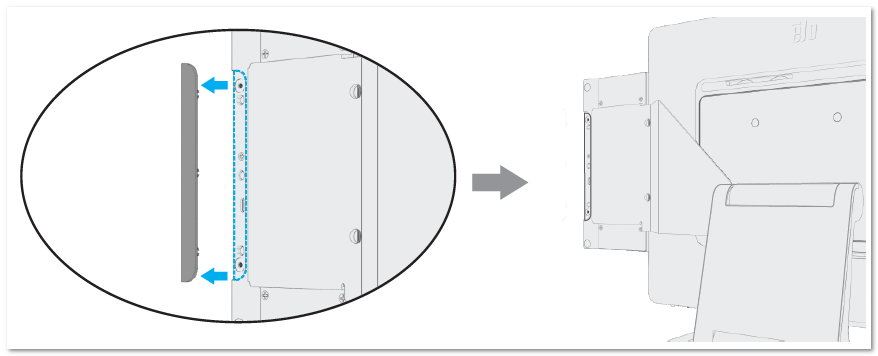

Görsel: Klavyeden çıkarılan kenar kapağı

Adım 2: MSR'yi Takın

1. MSR'yi periferik bölmeye nazikçe bastırın.
2. Bağlantı noktasının tam olarak oturduğundan emin olun.

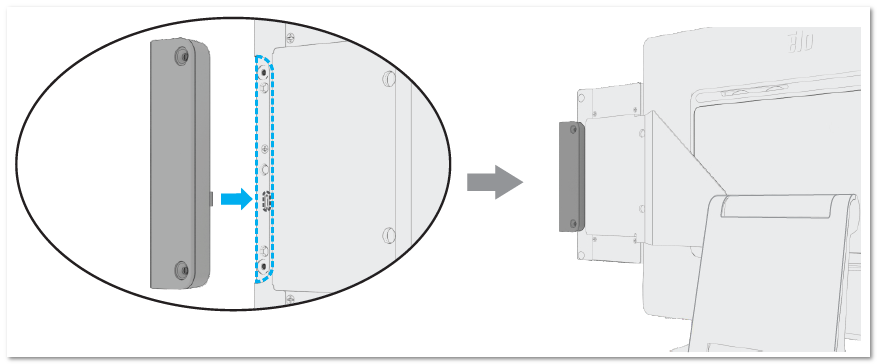

Görsel: Periferik bölmeye takılmış MSR

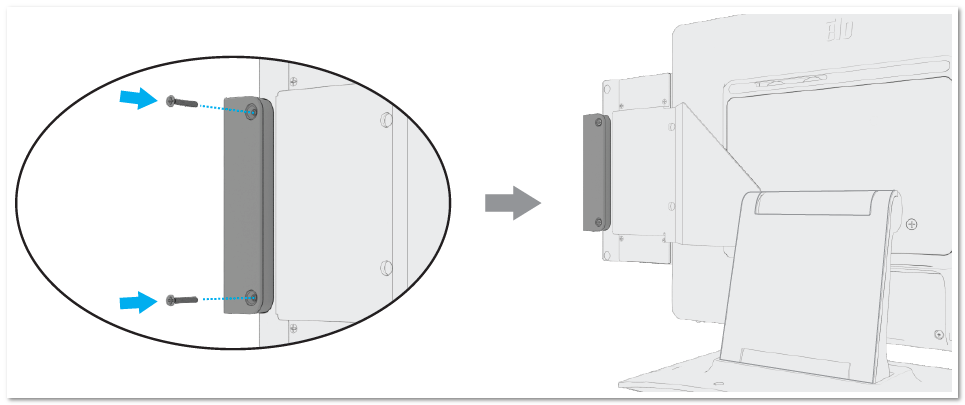

Adım 3: MSR'yi Vida ile Sabitleyin

1. İki (2) M3 × 18 mm düz başlı vida takın.

Adım 4: Mylar Kapağını Uygulayın

1. Dahil edilen mylar kapakların koruyucu filmini çıkarın.
2. Kapakları açığa çıkan vidaların üzerine yerleştirin.

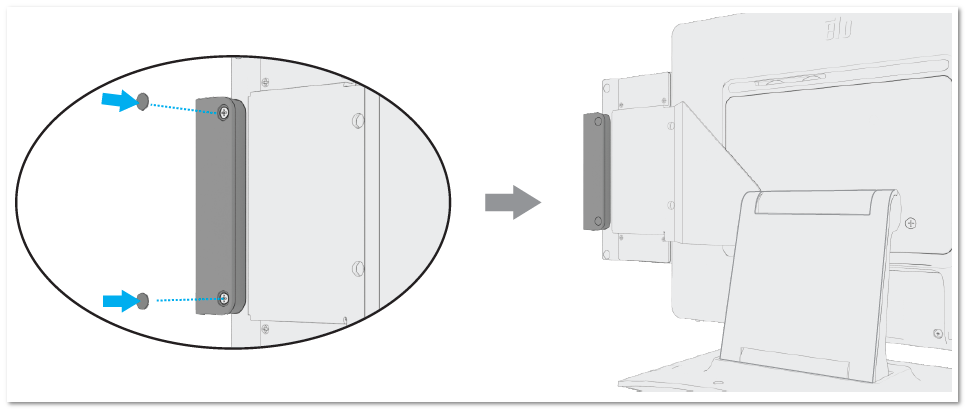

Görsel: Vidaların üzerine uygulanan mylar kapakları

Notlar ve En İyi Uygulamalar

• Kurulumdan önce sistemi kapatmak önerilir.
• Kullanımdan önce tüm vidaların tam olarak sıkıldığından emin olun.
• Edge Connect periferiklerini yerleştirmeye zorlamayın.
