本文提供E211544 GPIO电缆的信息和规格

以下是用于Elo的Android AIO系统的E211544 GPIO电缆的信息；I-Series和Backpack。该电缆连接到具有该功能的Elo产品上的GPIO端口。一端有连接器与产品接口，另一端是飞线，可连接到客户的GPIO解决方案或连接器。

具有GPIO支持的Elo产品：

• 一个输出，5V/200mA。
• 两个输入（“1”=5V，“0”=GND）。

Elo GPIO电缆零件编号：E211544：KIT, GPIO电缆用于AAiO
描述：I-Series一体化标牌的GPIO端口接口电缆

规格和引脚排列：

• 电流 - 200 mA
• 电压 - 5 V
• 兼容性 - Android的I-Series
• 电缆引脚排列
  • 引脚 1 – 5V 输出
  • 引脚 2 – 输入连接 1
  • 引脚 3 – 输入连接 2
  • 引脚 4 – 接地
  • 引脚 5 – 接地
• 尺寸 - 1.8 m

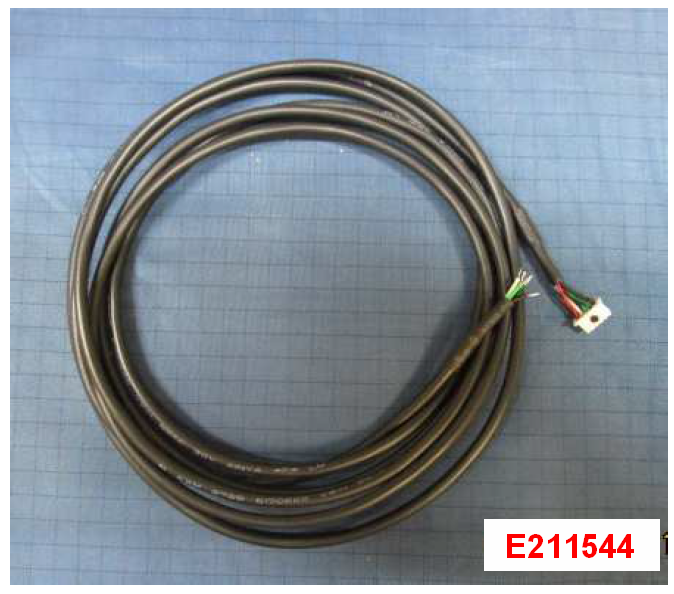

照片：

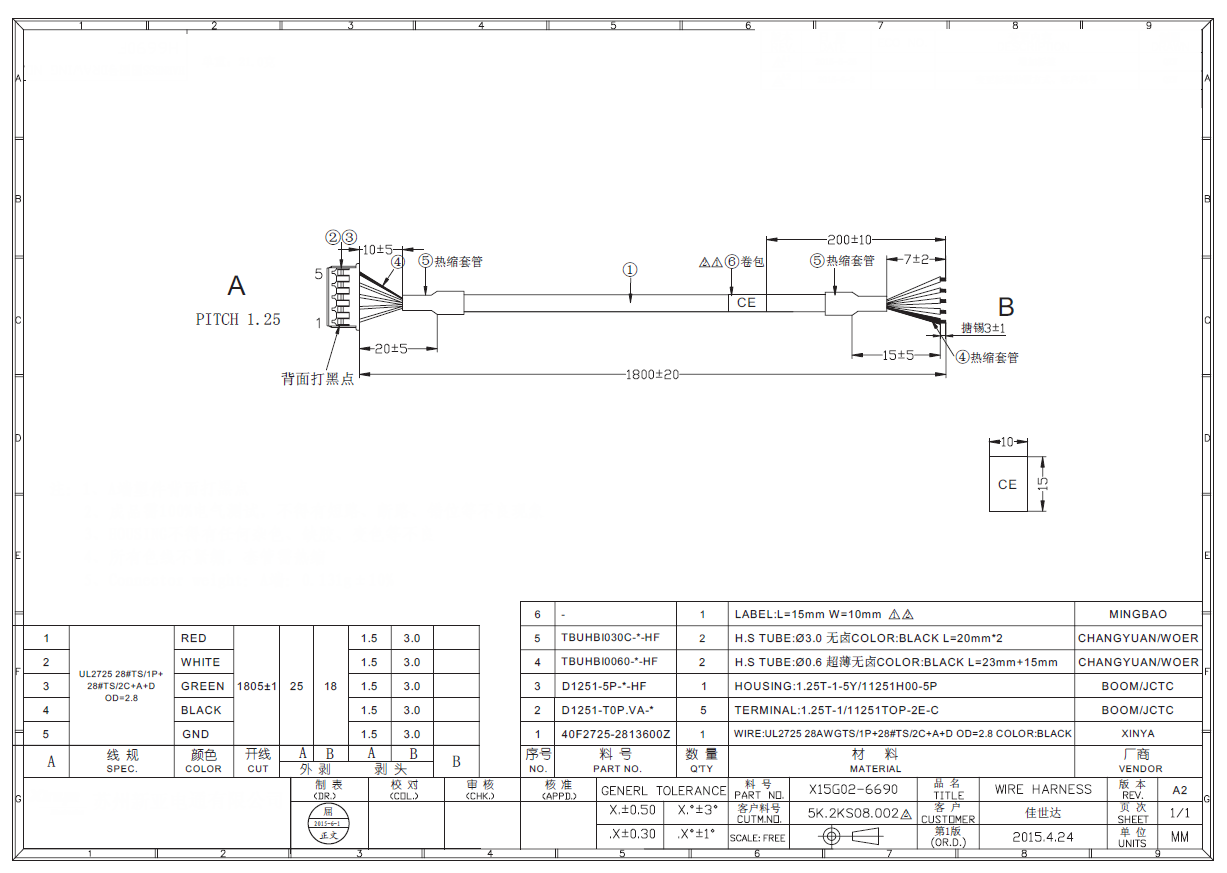

图纸：
