本文提供了从Elo 2201L触摸显示器上拆卸支架的说明。这通常是VESA安装或维修所需的。

说明

1. 将显示器面朝下放置

将显示器放置在干净、平坦且柔软的表面上，使显示屏朝下以避免损坏。

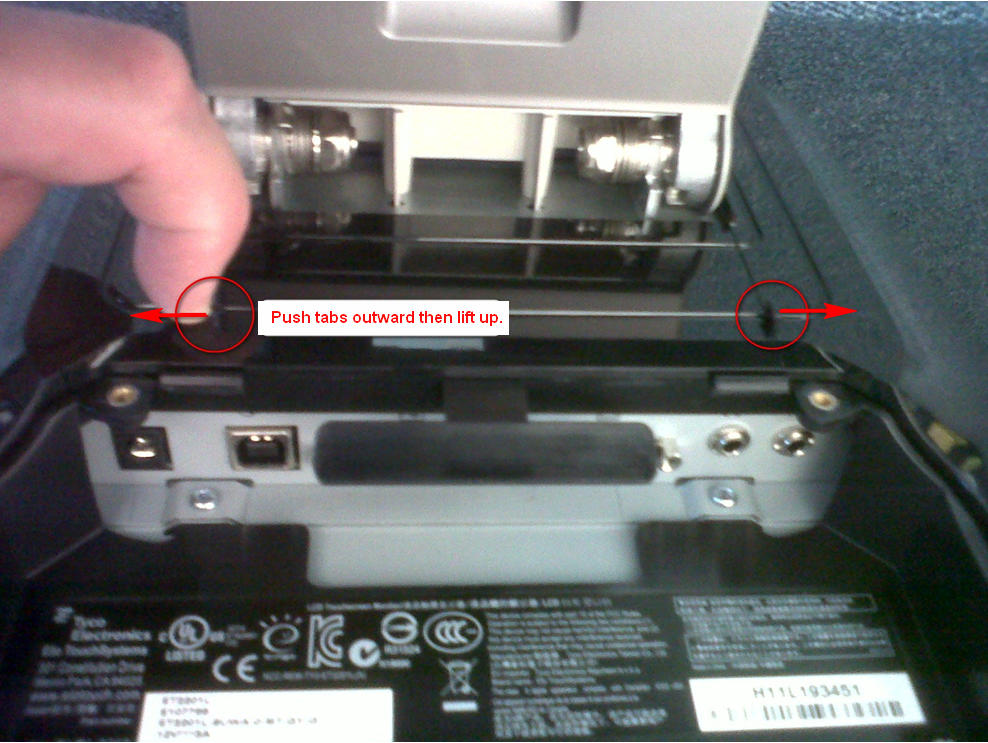

2. 卸下后部中央塑料盖

向外推两个固定标签并向上提起，以卸下显示器背面的中央塑料盖。

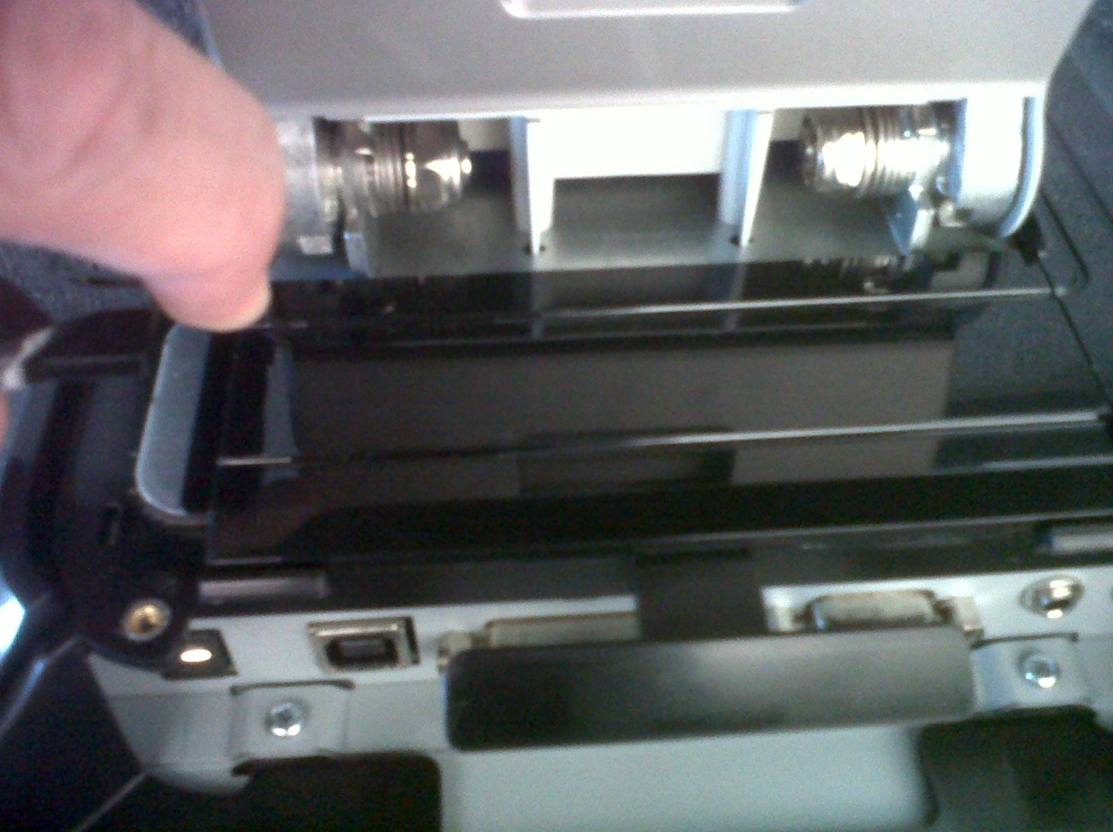

3. 卸下侧面塑料盖

向外拉每个侧面塑料件上的固定标签，然后向上拉以卸下两个盖。

4. 确认所有塑料盖已卸下

确保下方显示的所有塑料组件已被卸下，以暴露VESA安装区域。

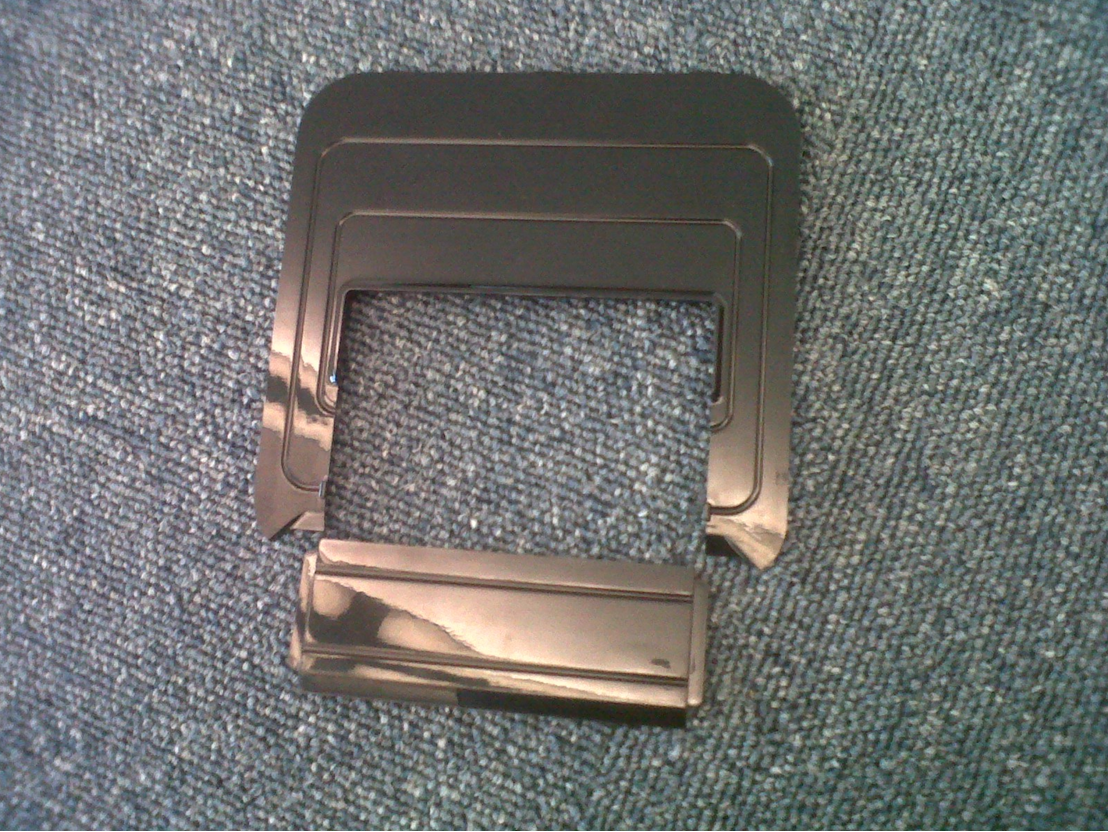

                     必须卸下的塑料部件，以便访问VESA螺丝

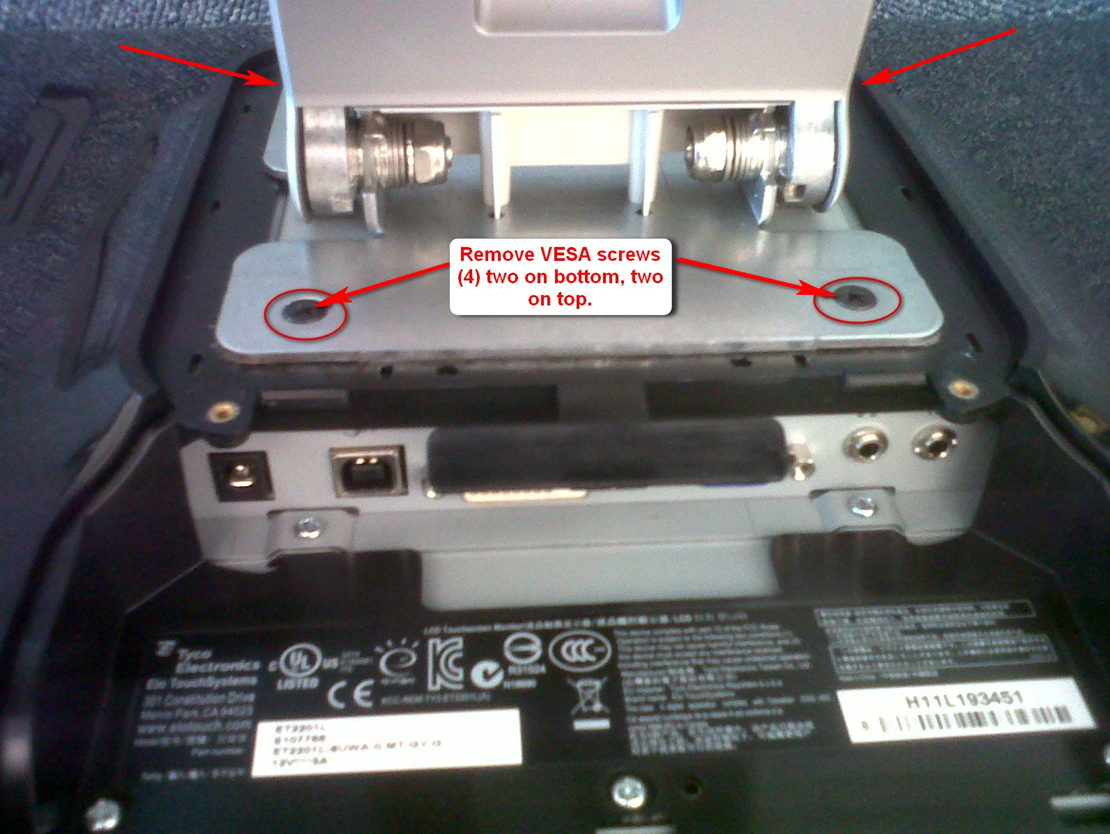

5. 卸下VESA螺丝

使用螺丝刀卸下现在在塑料盖下可见的VESA螺丝。这些螺丝将支架固定在显示器上。

6. 将支架抬起

卸下螺丝后，将支架从显示器背面抬起。

附加说明

• 保留所有螺丝和塑料部件，以便将来需要重新组装时使用。

• 不要强行操作任何部件。如果感觉到阻力，请仔细检查是否还有剩余的标签或螺丝。

• 重新安装时，请反向进行上述步骤。
