本文提供了 Legacy 3000U USB 控制器的规格

请查看以下关于 Legacy 3000U USB 控制器的规格信息

供电电压和电流

• +5 Vdc，标称值（+4.35 到 +5.25 Vdc）
• 50 mA，在 +5 Vdc 时为典型值。平均功耗为 0.25 W，典型值
• 电源通过 USB 连接器上的 5V 整流电源获取。无需外部电源。
• 总噪音和波纹要求在 1MHz 以下小于 100mV（p-p），在 1MHz 以上小于 50mV（p-p）。

接口
• USB 高速
• 插拔兼容

工作模式
• AccuTouch SmartSet 协议
• 初始/流/未触摸/Z 轴启用模式

触摸分辨率
• 大约 4096x4096，12 位分辨率

转换时间
• 每组坐标大约 8.6 毫秒

可靠性
• 根据 MIL-HDBK-217-F2 的部件应力计算方法，在环境温度为 25°C 的良性环境下，MTBF 超过 250,000 小时

环境

温度
• 工作：0°C 至 65°C
• 存储：-25°C 至 85°C

湿度
• 工作：10% 至 90% 相对湿度，无凝结
• 存储：10% 至 90% 相对湿度，无凝结

工作高度
• 最大 10,000 英尺

冲击和振动
• 符合 ISTA 2A 标准的冲击
• 三轴正弦波，50Hz 至 2kHz，1G，持续 2 分钟/倍频，驻留于共振

静电放电（ESD）
• 根据 EN 6100-4-2 1995：4级。接触放电 8kV，空气放电 15kV 用于 USB 和屏幕连接器

可燃性
• 印刷电路板基材的评级为 94V0。所有塑料组件，例如连接器和插头，也评级为 94V0。
• 此外，电路由 Raychem Polyswitches 保护，这些是 UL 认可的组件。

物理特性

结构
• 四层表面贴装设计，内部接地平面以抑制电磁干扰（EMI）

尺寸
• 总宽度：2.28 英寸（57.9 mm）
• 总长度：3.50 英寸（88.9 mm）
• 总高度：0.65 英寸（16.5 mm）
• 所有安装孔均为镀铜通孔以连接底盘接地。请参考本文末尾的图纸。

连接器和引脚定义
• 连接器配置允许控制器在触摸屏和 USB 集线器或主机附件之间串联放置。

USB 输出连接器
USB 连接器 P2 为 USB 系列"B"插座，符合 USB 规范第 6.5 节，版本 1.1。引脚编号如下面的图所示。

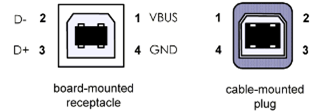

图 1. P2，USB 板载插头和电缆插头



表 1. USB 连接器引脚编号和信号名称



触摸屏连接器
触摸屏连接器 P3 是一个单行五位置插头，具有 0.025 英寸的方形引脚，间距为 0.100 英寸。P3 与 AccuTouch 触摸屏电缆上的插座连接。引脚编号如下面的图所示。
图 2. P3，AccuTouch 触摸屏电缆-电路板插座和电缆插头

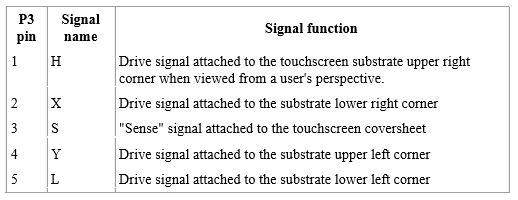

表 2. AccuTouch 触摸屏连接器引脚编号和信号描述



LED 诊断特性
CTR-300000-AT-USB-00 控制器具有两个 LED 状态指示灯。
绿色 LED（D1）指示控制器状态如下：



第二个 LED（D6）指示 USB 状态如下：



机构批准
• Elo 控制器是 "CNR/USR" UL 认可的组件，适用于美国和加拿大，类别 NWGQ2，信息技术设备，包括商业设备。
• Elo 控制器作为组件获得 TUV Bauart 认证。
• 3000U 控制器在良好的裕度下通过了 FCC 第 15 部分 B 类限值的合规测试。
• 根据具体应用，可能需要特别关注系统接地和屏蔽，可能需要使用铁氧体抑制珠。

图纸
占地面积

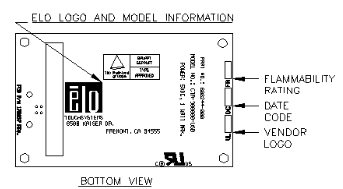

顶视图

底视图


侧视图


注意：侧视图值表示典型尺寸。
