本文详细解释了Elo的AccuTouch技术是如何工作的

请参见以下信息以了解AccuTouch技术的工作原理。

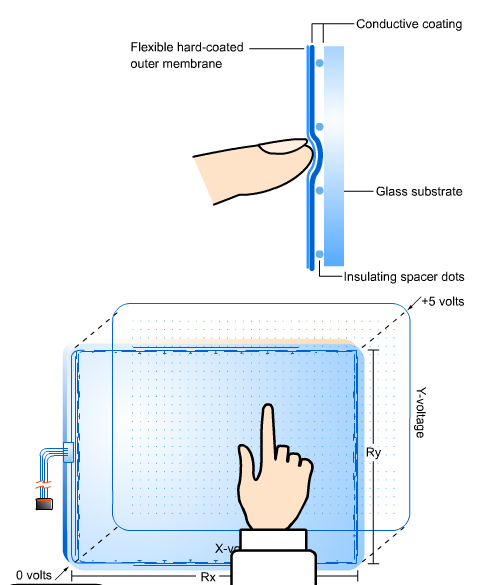

触摸屏的组成部分
AccuTouch五线电阻触摸屏使用均匀电阻涂层的玻璃面板。厚聚酯封面紧紧悬挂在玻璃基板之上，通过小的透明绝缘点分开。封面在外侧有一层坚硬耐用的涂层，内侧则有一层导电涂层。

触摸时发生的情况
当屏幕被触摸时，它将封面上的导电涂层推向玻璃上的涂层，从而形成电气接触。所产生的电压是被触摸位置的模拟表示。

触摸屏控制器是如何解释屏幕测量的
当控制器等待触摸时，触摸屏的电阻层通过四个驱动线以+5V偏置，封面通过高电阻接地。当触摸屏未被触摸时，封面上的电压为零。封面电压的水平由模数转换器（ADC）不断转换，并由控制器上的微处理器进行监控。

当触摸屏被触摸时，微处理器检测到封面电压的上升，并开始将坐标转换如下：

A    微处理器通过将+5V施加到H和X引脚，并将Y和L引脚接地，将X驱动电压施加到触摸屏上。一个与触摸的X（水平）位置成比例的模拟电压出现在触摸屏连接器的S引脚上。此电压由ADC进行数字化，并经过平均算法处理，然后存储以发送给主机。
B    接下来，微处理器通过将+5V施加到H和Y引脚，并将X和L引脚接地，将Y驱动电压施加到触摸屏上。现在，一个与触摸的Y（垂直位置）成比例的模拟电压出现在触摸屏连接器的S引脚上。此信号按照上述描述进行转换和处理以获得X位置。

为什么平均算法很重要
平均算法减少了由于与触摸屏接触时接触弹跳而产生的噪音。连续的X和Y样本被测试以确定它们的值相差不超过一定范围。如果一个或多个样本超出此范围，则丢弃这些样本并重新开始该过程。这一过程持续进行，直到几个连续的X样本（然后是Y样本）落在范围内。这些值的平均值分别作为X和Y坐标。

一旦获得独立的X和Y样本，就会采样坐标对以消除噪声的影响。如果某个样本未落在内部范围内，则所有X和Y坐标都将被丢弃，独立的X和Y序列将重新开始。一旦获得可以接受的坐标，就会确定一个平均坐标并传送给主处理器。

视频对齐
X和Y值类似于笛卡尔坐标，X从左到右增加，Y从下到上增加。这些绝对坐标是任意且未缩放的，并且在各个触摸屏之间会略有变化。AccuTouch控制器可以进行视频对齐的校准。这将触摸屏坐标系统与显示图像对齐，重新定向每个轴，并在这些坐标传送到主计算机之前进行缩放。

X和Y轴测量源自玻璃
AccuTouch五线技术利用底部玻璃基板进行X和Y轴测量。柔性封面仅充当电压测量探头。这意味着即使封面导电涂层不均匀，触摸屏也会继续正常工作。其结果是一个准确、耐用且可靠的触摸屏，提供无漂移操作。
