本文提供了 E281-4035 IntelliTouch 总线控制器规格
请参见以下 E281-4035 IntelliTouch 总线控制器规格。

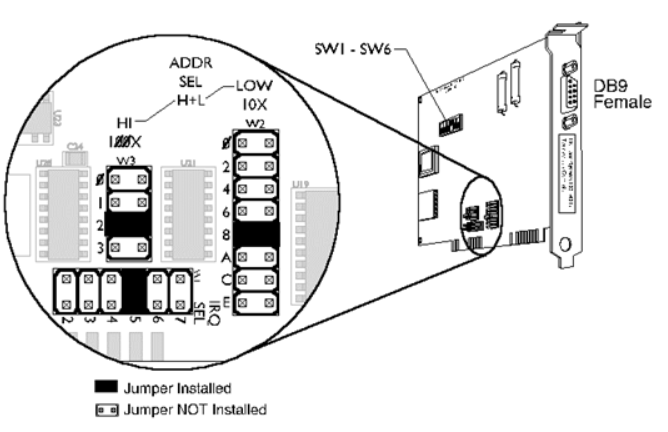

E281-4035 控制器仅使用四个连续的 I/O 端口，但它占用 32 (0x20) 个连续的 I/O 端口。基础 I/O 地址由跳线 W3 和 W2 选择。在上面的例子中，基础 I/O 地址是 280H（出厂默认）。
(W3 值 x 100) + (W2 值 x 10)
(2 x 100) + (8 x 10) = 280H
跳线 W1 选择 IRQ。在上面的例子中，选择了 IRQ 5。
开关设置
1 出厂默认 |
电源要求
- 5 VDC (±5%) @ 0.3 Amps
- 12 VDC (-5%, +10%) @ 0.1 Amps
- -12 VDC (±10%) @ 0.04 Amps
- 所有电压的纹波 <0.150 v="V" p-p="p-p"></0.150>
