本文提供有关 Elo P/N: E413396，POE 适配器 4.0 套件的信息

以下是有关 Elo P/N: E413396，POE 适配器 4.0 套件的信息

此 PoE（以太网供电）模块支持 20V 范围的直流输出和以太网功能。功率通常为 25.5W。该技术将电力叠加在局域网数据线上，不仅可以提供操作电力，还能通过标准布线基础设施允许终端进行数据通信。

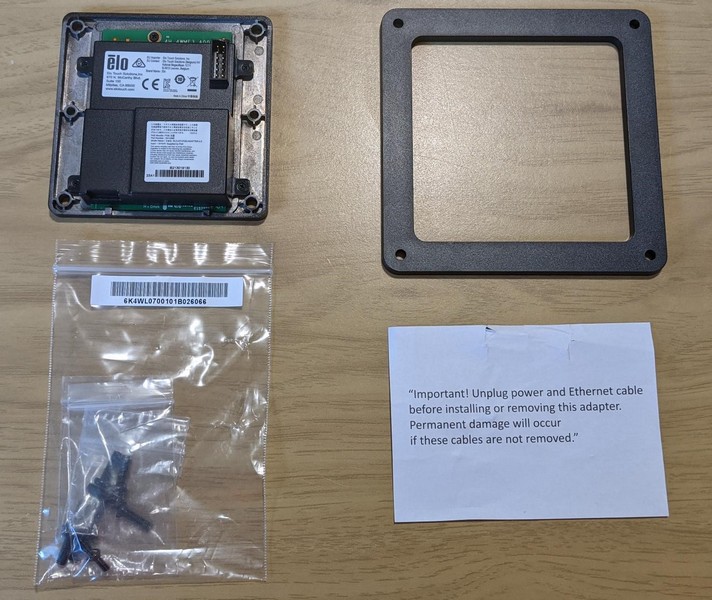

套件内容
此套件包含以下所有部件：

1. 1x 快速安装指南 (E988344 QIG, i-series 4.0 POE)
2. 2x M3x8mm 螺丝（平头，放在拉链袋里，标记）
3. 4x M4x12mm 螺丝（平头，放在拉链袋里，标记）
4. 4x M4x12mm 螺丝（圆头，放在拉链袋里，标记）

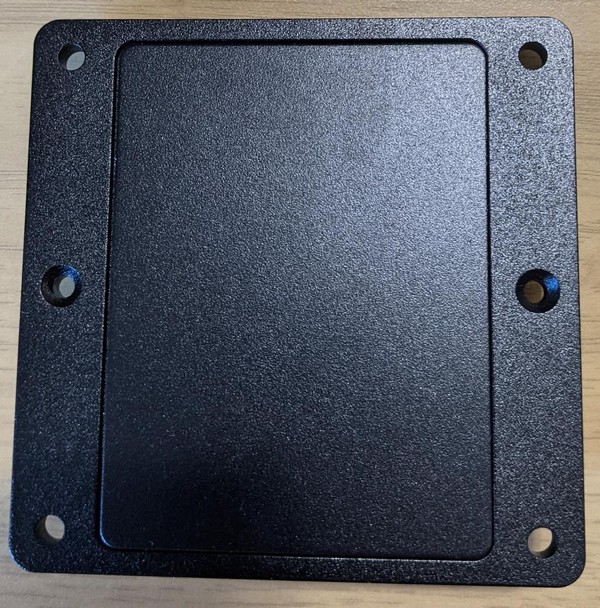

5. 1x POE 垫片
6. 热插拔警告标签 “重要！在安装或拆卸此适配器之前，请拔掉电源和以太网电缆。如果不拔掉这些电缆，将会造成永久性损坏。”

规格

• 标准
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, 以太网供电
  • 传输媒介，
  • RJ-45（10/100BASE-T）：Cat.3, 4, 5 UTP/STP RJ-45（1000BASE-T）：Cat.5, 5e, 6,7 UTP/STP
• 效率
  • 隔离电源效率 85%
• 温度
  • 工作温度（与海拔无关）：0°C 到 40°C
  • 非工作温度（与海拔无关）：-20°C 到 70°C
  • 保护 +/-15KV 的以太网隔离以防静电/浪涌保护 OTP, SCP, OCP 保护 隔离，1500Vrms

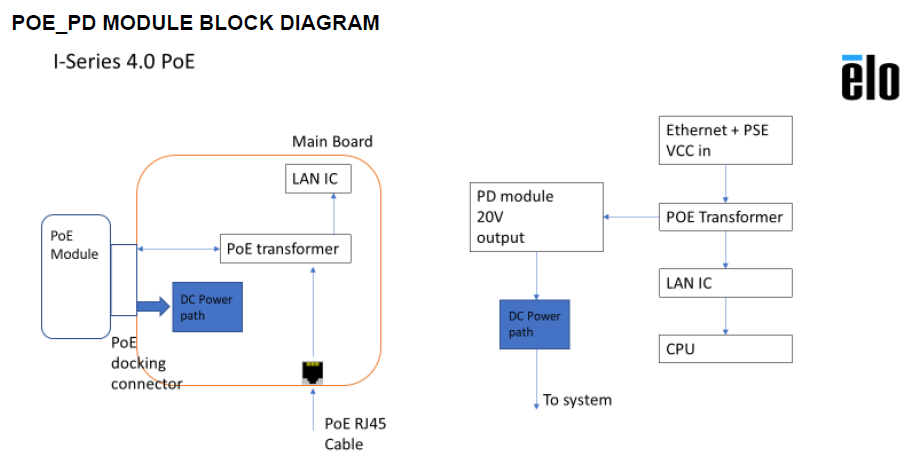

PoE 功能块图

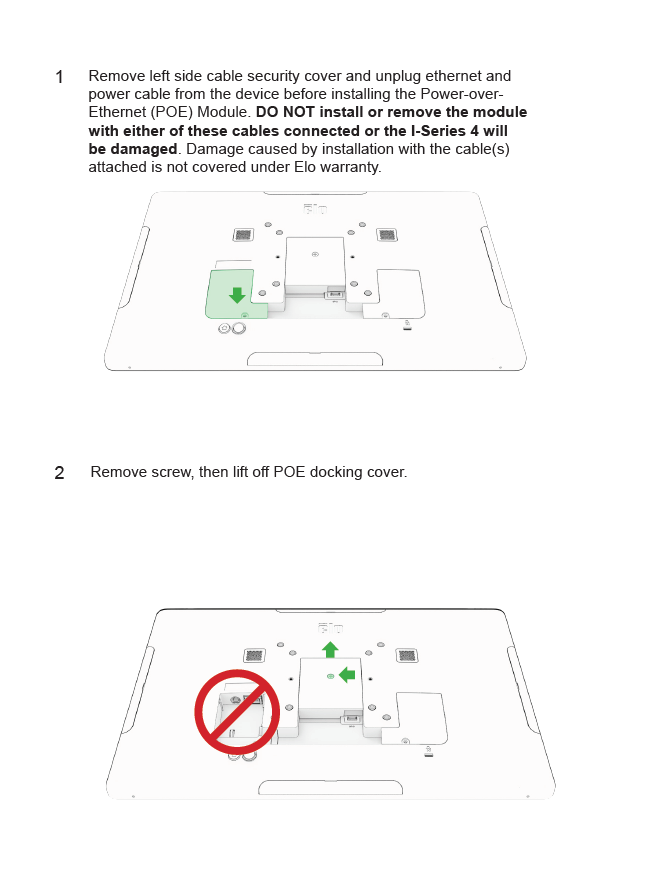

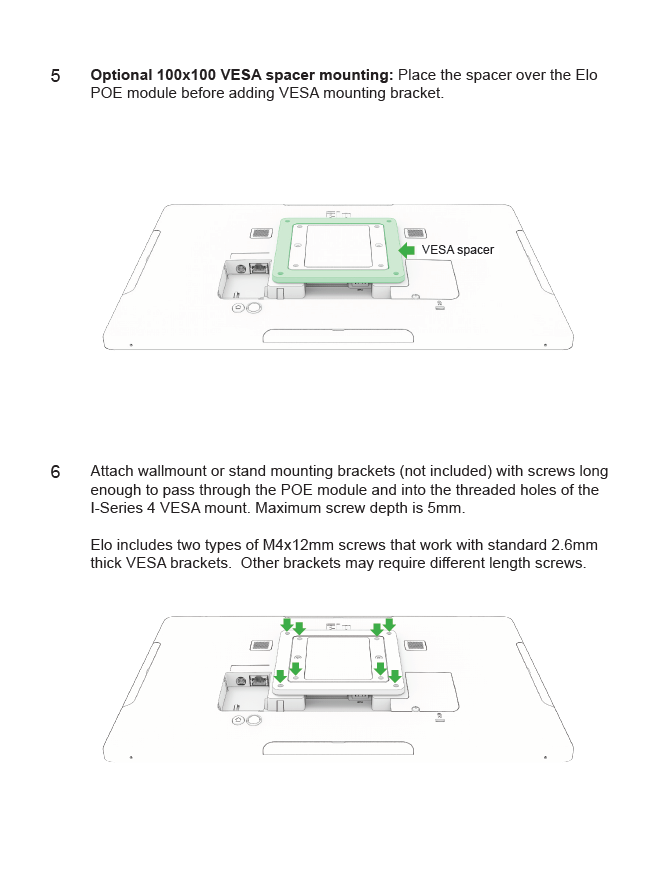

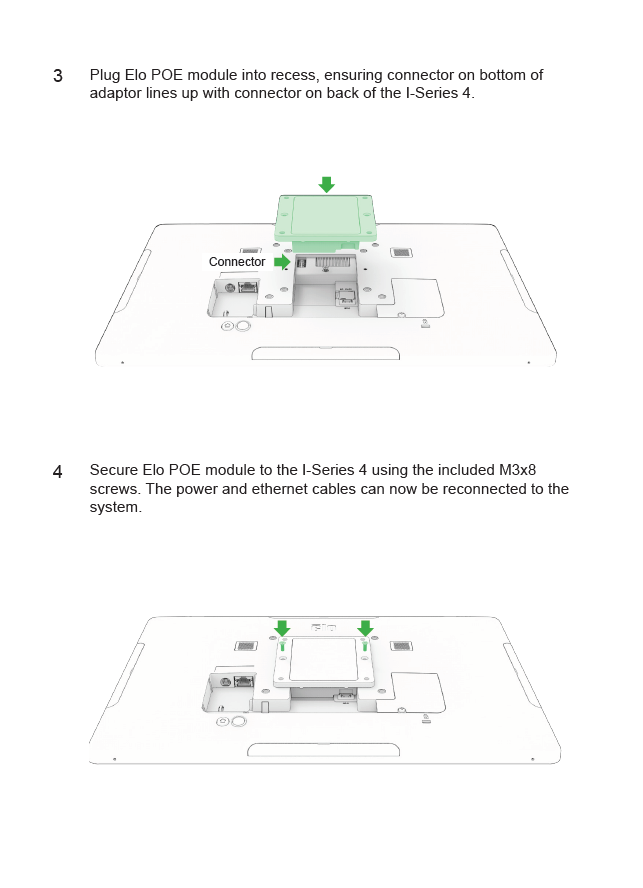

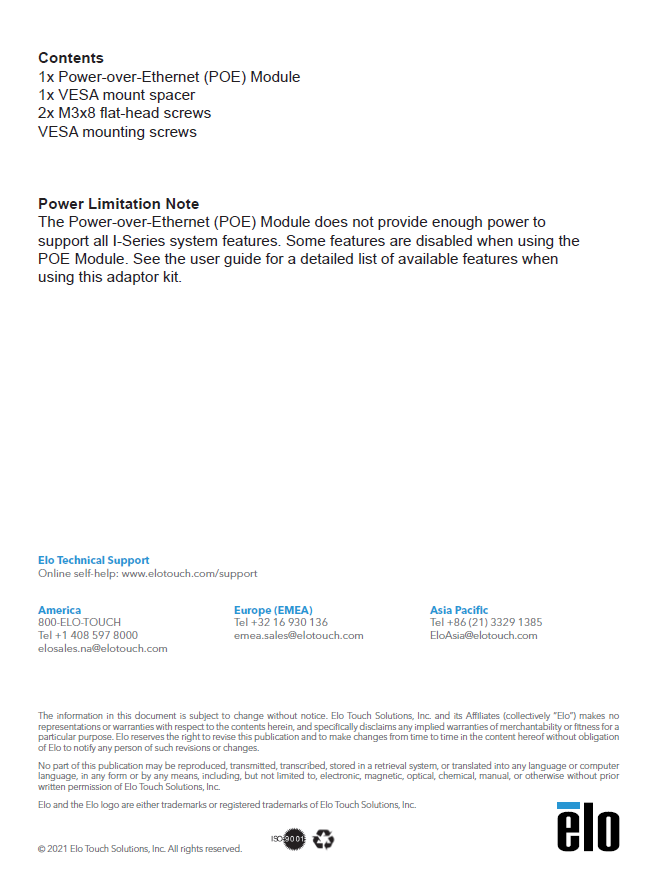

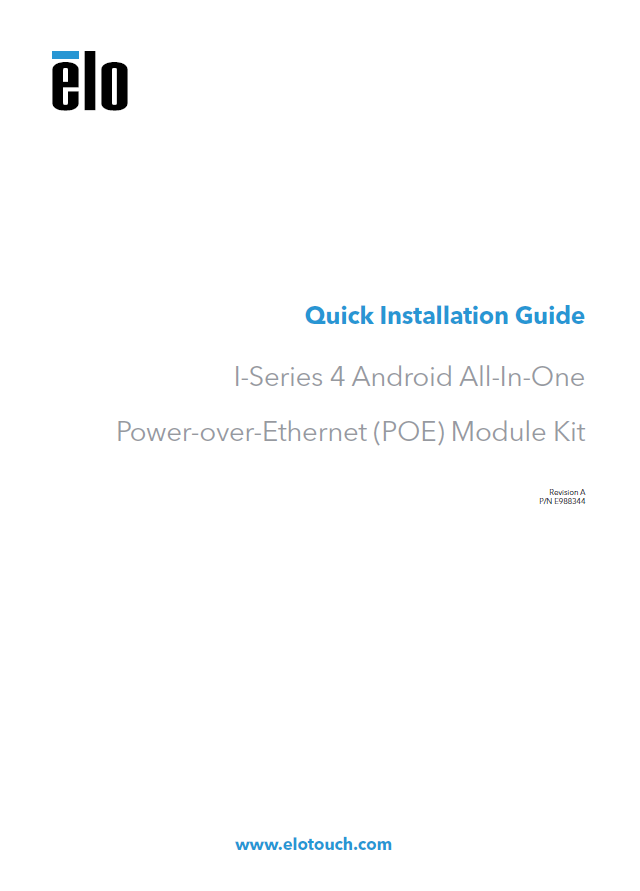

快速安装指南

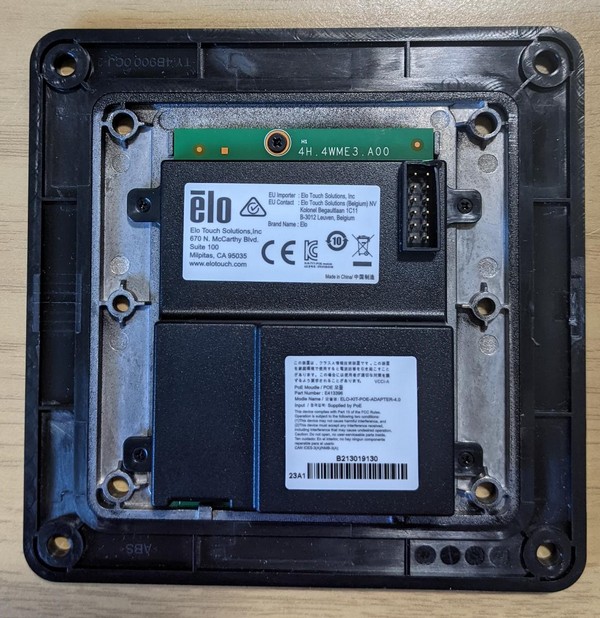

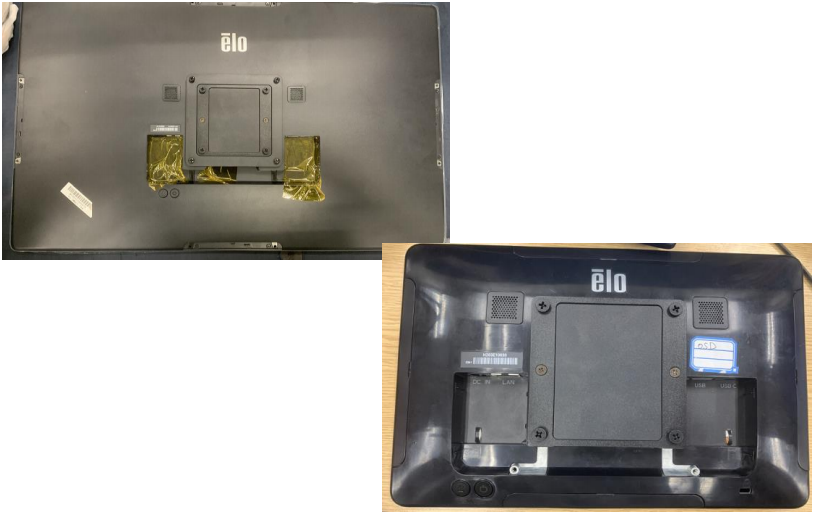

照片
